Fluke Biomedical ESA620 Benutzerhandbuch
Seite 34
ESA620
Bedienungshandbuch
20
Für Tests mit einem >10-A-Teststrom:
3. Falls nicht bereits ausgewählt, drücken Sie den
Softkey High (Hoch).
4. drücken, um den Strom an das DUT
anzulegen. Der Teststrom wird angelegt, bis ein
stabiler Messwert erzielt werden kann (ungefähr drei
Sekunden).
5. Der gemessene Widerstand wird angezeigt.
faw06.eps

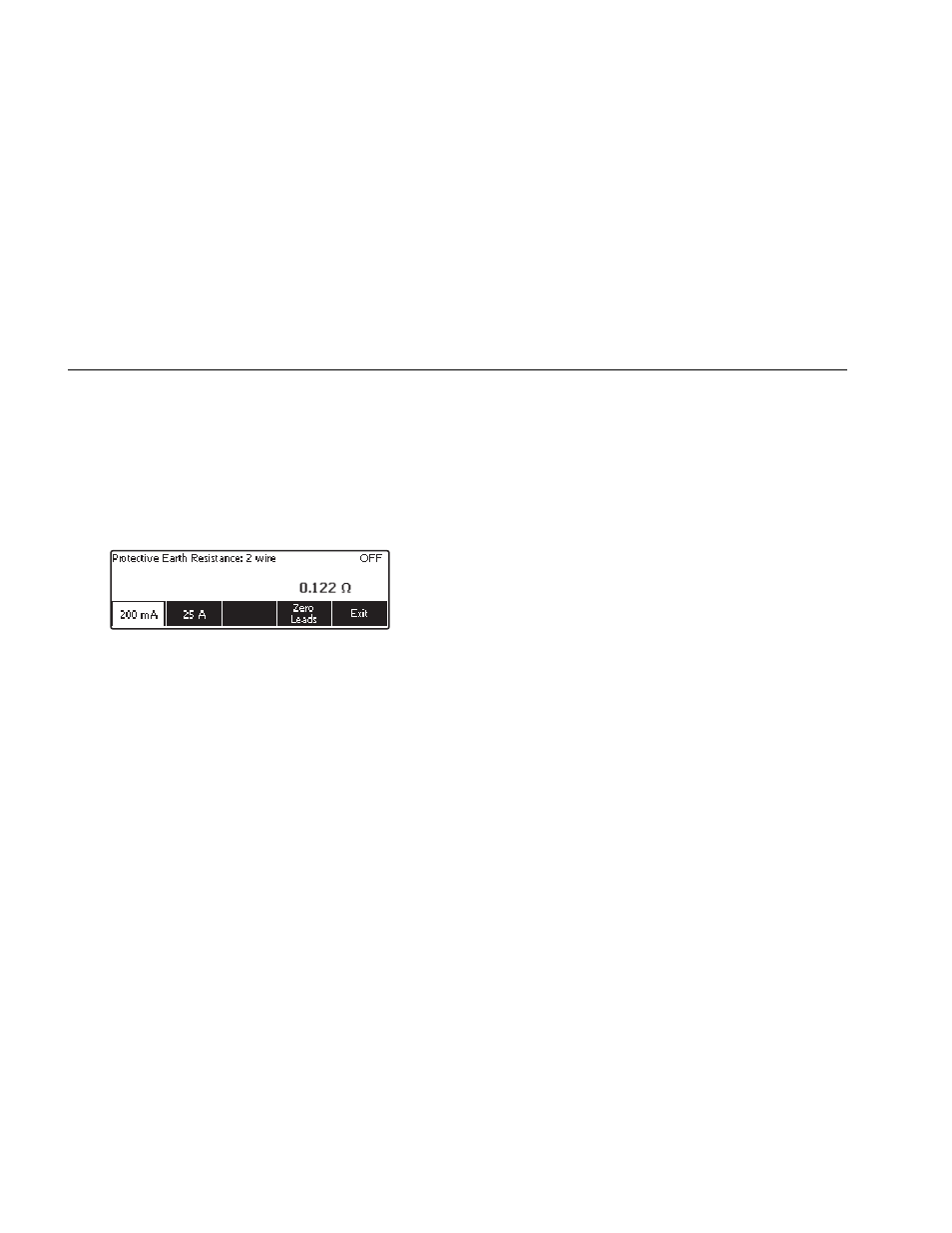

Abbildung 10. DUT-Erdwiderstandsmessung
Als Bestätigung für eine ordnungsgemäße
Erdungsverbindung durch das Netzkabel ist ein geringer
Widerstandsmesswert erforderlich. Für den spezifischen
einzuhaltenden Grenzwert siehe die entsprechende
elektrische Sicherheitsnorm.
Abbildung 11 zeigt die elektrischen Verbindungen
zwischen dem Tester und dem DUT. Tabelle 4 enthält die
Abkürzungen, die in den schematischen Darstellungen
und den zugehörigen Beschreibungen verwendet werden.
