Durchführung eines
Hauptleitungsspannungstests (Mains Voltage)
Der Haupleitungsspannungstest misst die Spannung des
Netzeingangs durch drei separate Messungen. Um auf
den Haupleitungsspannungstest zuzugreifen, .
drücken. Wenn IEC61010 als Standard ausgewählt ist, ist
ein zusätzlicher Schritt erforderlich. Den Softkey Mains
Voltage
(Hautleitungsspannung) drücken. Das Menü des
Hauptleitungsspannungstest ist in Abbildung 9
abgebildet.
faw14.eps

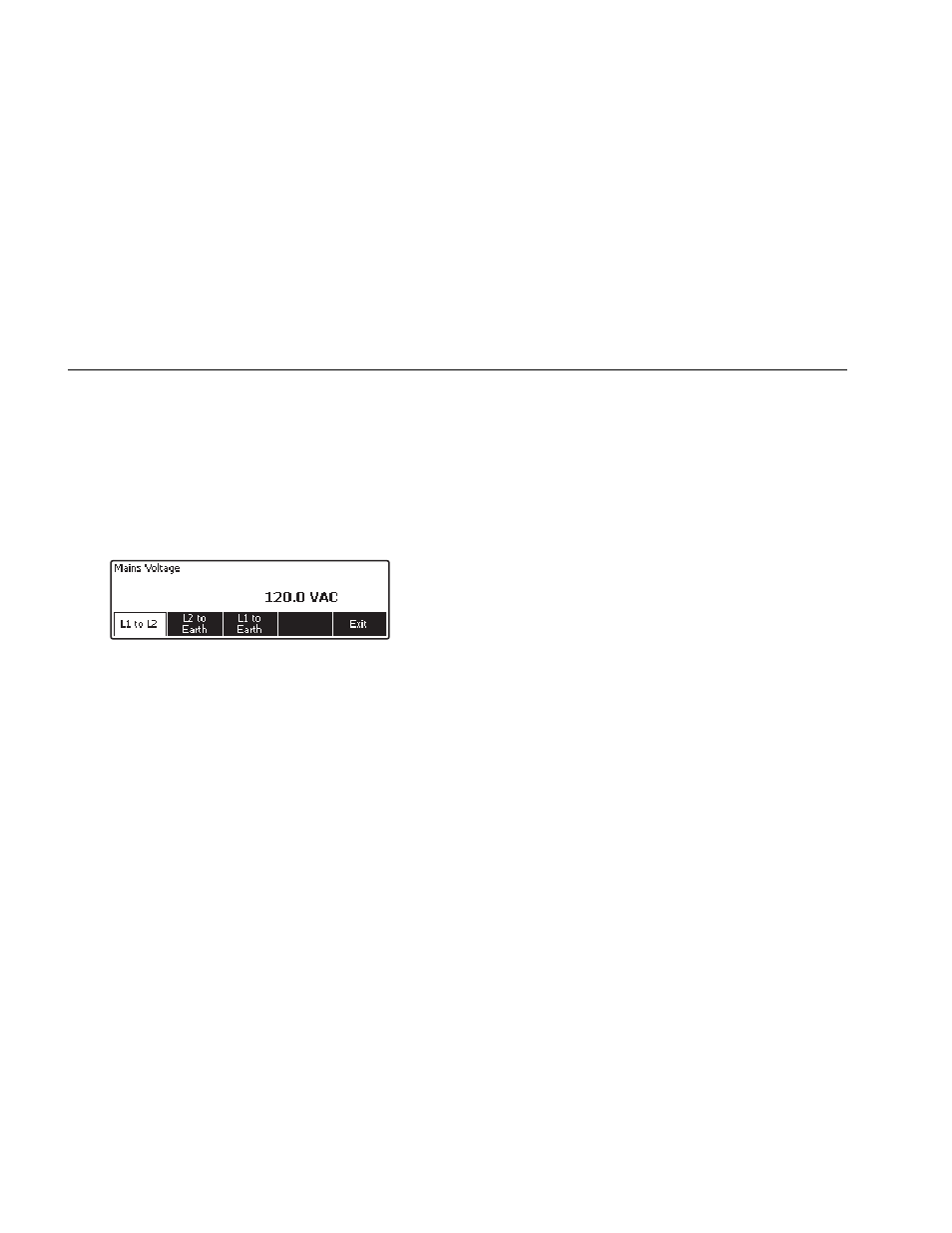

Abbildung 9. Mains Voltage-Testmenü
Die einzelnen Funktions-Softkeys drücken, um eine der
drei Messungen durchzuführen: „L1 to L2“ (Stromführend
zu Neutral, „L2 to Earth“ (Neutral zu Erde) und „L1 to
Earth“ (Stromführend zu Erde).
Hinweis
Der Strom zum Testanschluss ist während des
Hauptleitungsspannungstests ausgeschaltet.
Durchführung eines
Schutzerdewiderstandstests
Der Schutzerdewiderstandstest misst die Impedanz
zwischen PE-Klemme des Tester-Testanschlusses und
den freiliegenden leitfähigen Teilen des DUT, die mit der
Schutzerde des DUT verbunden sind.
Vor der Durchführung von Ableitstromtests mit dem
Tester, sollte möglichst die Integrität der
Erdungsverbindung zwischen der Testanschlusserde des
Testers und der Schutzerde (Gehäuse) des DUT mit
diesem Test getestet werden.
Um auf das Testmenü des Schutzerdewiderstandstests
(Erdleitungswiderstand) zuzugreifen,  drücken.
Hinweis
Das DUT wird für diesen Test ausgeschaltet.
Die Schutzerdewiderstandsmessung (Erdleitung) kann
mit einer 2-Draht- oder 4-Draht-Widerstandsmessung
durchgeführt werden. Um zwischen den zwei
Messmethoden auszuwählen, siehe Abschnitt „2-Draht-
oder 4-Draht-Messungen auswählen“.
