Electrical Safety Analyzer
Durchführung elektrischer Sicherheitstests
23
Durchführen eines Isolierungswiderstandstests
(Insulation Resistance)
Die fünf Isolierungswiderstandstests nehmen Messungen
zwischen Hauptleitungen (L1 und L2) und Schutzerde,
Anwendungsteilen (AP) und Schutzerde, Hauptleitungen
und Anwendungsteilen (AP), Hauptleitungen und nicht-
geerdeten zugänglichen leitfähigen Punkten sowie
Anwendungsteilen (AP) und nicht-geerdeten
zugänglichen leitfähigen Punkten vor.
Um auf das Testmenü des Isolierungswiderstandstests
zuzugreifen, drücken.
Alle Isolierungswiderstandstests können mit 500 oder 250
Volt DC durchgeführt werden. Um die Testspannung im
Testmenü des Isolierungswiderstandstests zu ändern,
den Softkey More (Mehr) drücken. Drücken des Softkey
Change Voltage
(Spannung ändern) bewirkt
Umschalten der Testspannung zwischen 250 und 500
Volt DC.
Hinweis
Beenden und Wiederaufrufen des Testmenüs
des Isolierungswiderstandstests bewirkt, dass
die Testspannung zum Standardwert von 500
Volt DC zurückkehrt.
faw15.eps

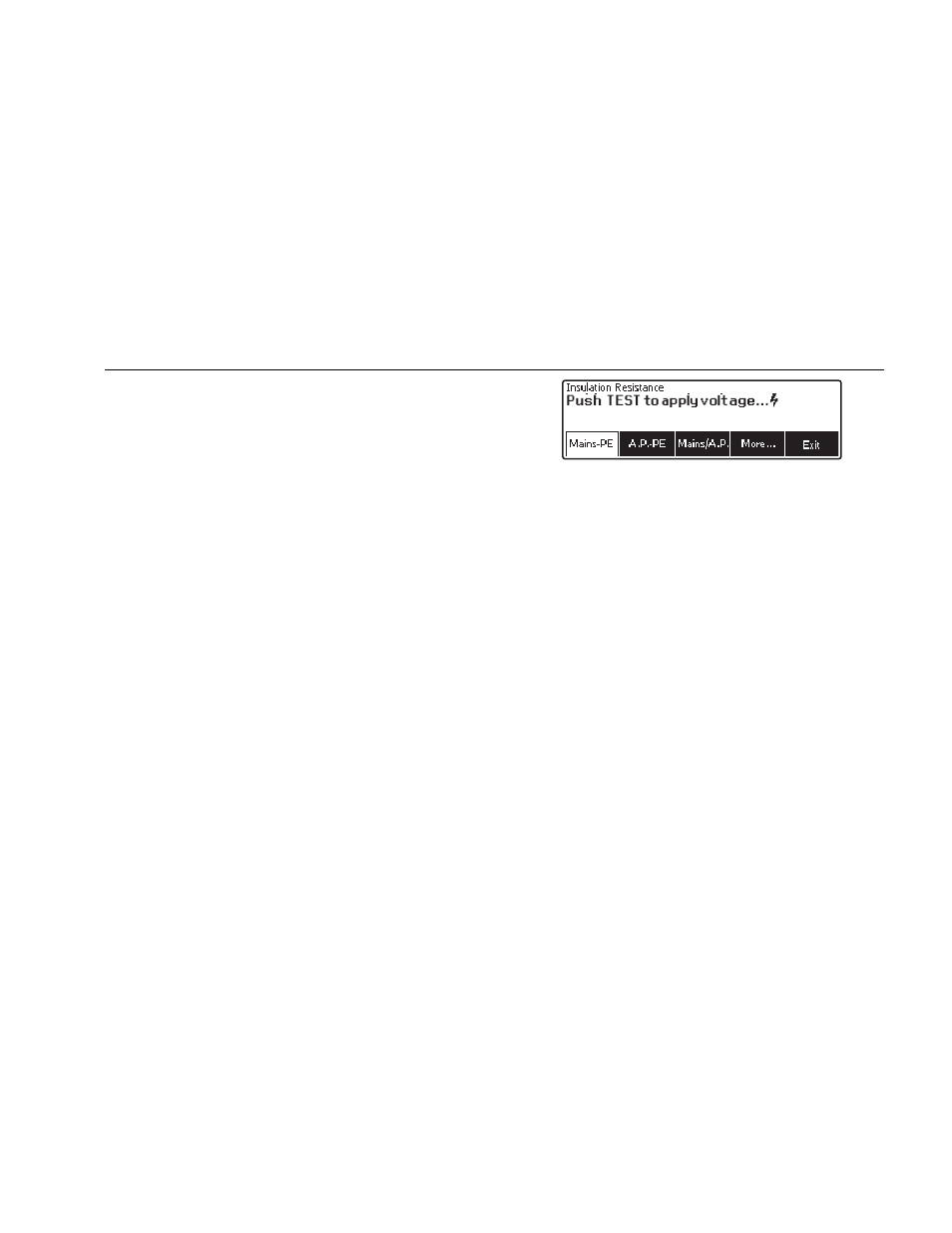

Abbildung 12. Isolierungswiderstandsmessung
Abbildung 12 zeigt, drei der fünf Tests werden als die
Funktions-Softkeys F1 bis F3 angezeigt. Um auf die
weiteren zwei Tests bzw. die Testspannungsauswahl
zuzugreifen, den Softkey More (Mehr) drücken. Der
Softkey Back (Zurück) kehrt zum obersten Testmenü
des Isolierungswiderstandstests zurück.
Nach Auswahl eines Tests durch Drücken des
entsprechenden Softkeys drücken, um die
ausgewählte Spannung an das DUT anzulegen und die
Widerstandsmessung vorzunehmen.
Die Abbildungen 13 bis 17 zeigen die elektrischen
Verbindungen zwischen dem Tester und dem DUT für die
fünf Isolierungswiderstandstests.
Hinweis
Das DUT wird für diesen Test ausgeschaltet.
