ESA620
Bedienungshandbuch
36
Durchführen von Patienten-Aux-Ableitstromtests
(Patient Auxiliary Leakage)
Hinweis
Der Patienten-Aux-Ableitstromtest (Patient
Auxiliary Leakage) ist verfügbar, wenn
AN/NZS3551, IEC60601 oder ANSI/AAMI ES1-
1993 als Standard ausgewählt ist.
Um den Ableitstrom durch alle Anwendungsteile oder
Messleitungen und eine Kombination von
Messleitungsverbindungen (alle übrigen oder zwischen
zwei) zu messen, im Ableitstrom-Hauptmenü den Softkey
Patient Auxiliary
(Patienten-Aux) drücken, siehe
Abbildung 18. Abbildung 23 zeigt die elektrischen
Verbindungen zwischen dem Tester und dem DUT
während eines Patienten-Aux-Ableitstromtests.
Der Patienten-Aux-Ableitstromtest fügt ein Diagramm der
Anschlussklemmen des Anwendungsteils zur Anzeige
hinzu, siehe Abbildung 22. Im der Abbildung sind die
Anschlussklemmen des Anwendungsteils RA/R über den
anderen Klemmen angezeigt. Dies zeigt an, dass die
Ableitstrommessung von RA/R zu allen übrigen
vorgenommen wird. Um zur nächsten Klemme des
Anwendungsteils zu gelangen, drücken. Die erste
Klemme erscheint inline mit den übrigen Klemmen,
während die LL/F-Klemme über allen übrigen erscheint.
Dies zeigt an, dass die zweite Ableitstrommessung von
LL/F zu allen übrigen vorgenommen wird. Fortgesetzt
bzw. drücken, um von einer Anschlussklemme zu einer
anderen zu gelangen und den gemessenen Strom auf der
Anzeige abzulesen.
Nachdem jede Klemme individuell isoliert wurde, misst
der Patienten-Aux-Ableitstromtest Strom von drei
verschiedenen Kombinationen von zusammengehörigen
Klemmen: RA/R und LL/F, RA/R und LA/L bzw. LL/F und
LA/L.
faw10.eps

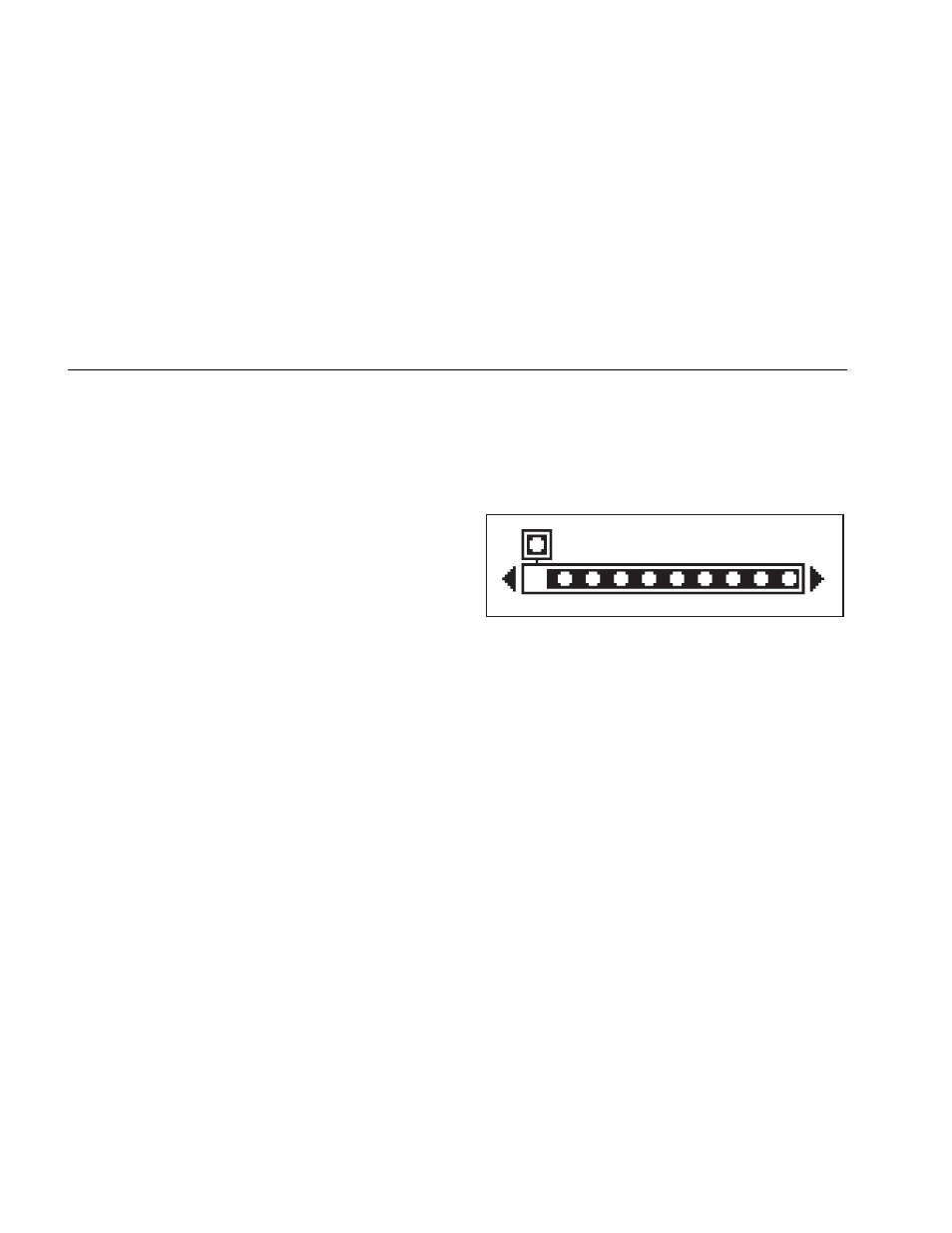

Abbildung 22. Anzeige der Anschlussklemmen von
Anwendungsteilen
Mit dem Patienten-Aux-Ableitstromtest können eine
Reihe von Fehlermessungen durchgeführt werden.
Drücken von schaltet die Polarität der angelegten
Hauptleitungsspannung zum Testanschluss des Testers
zwischen Normal, Off, Reverse und Off (Normal, Aus,
Umgekehrt, Aus) um. Drücken von öffnet und
schließt die neutrale Verbindung zum Testanschluss des
Testers. Drücken von öffnet und schließt die
Erdverbindung zum Testanschluss des Testers.
