Messen von Stromstärke
Der Tester kann Nur-DC-, Nur-AC- und AC+DC-
Stromstärkemessungen bis 10 mA durchführen.
Durchführen einer Stromstärkemessung:
1. Drücken Sie im Menü Point to Point (Punkt-Punkt)
den Softkey Leakage (Ableitstrom).
2. Mit
bzw. den Messmodus auswählen: „ac only“,
„dc only“ oder „ac+dc“.
3. Die Messleitungen in die ROTEN und SCHWARZEN
Buchsen 2-WIRE V/
Ω
/A einführen.
Die Sonden an die zwei Punkte anlegen, an denen der
unbekannte Strom vermutlich auftritt, und dann den
Messwert auf der Anzeige des Testers ablesen.
Simulieren von EKG-Wellenformen
Der Tester ist fähig, verschiedene Wellenformen an den
Anschlussklemmen der Anwendungsteile zu erzeugen.
Mit diesen Signalen können die Leistungseigenschaften
von EKG-Monitoren und EKG-Streifenschreibern getestet
werden. Für korrekte Verbindungen zwischen dem Tester
und einem EKG-Monitor siehe Abbildung 32.
Um auf das in Abbildung 31 gezeigte EKG-
Wellensimulations-Menü zuzugreifen, drücken. In
diesem Menü können eine Reihe unterschiedlicher
Wellenformen über F1 ausgewählt werden; die Rate oder
Frequenz der Wellenform wird über F2 ausgewählt.
faw09.eps

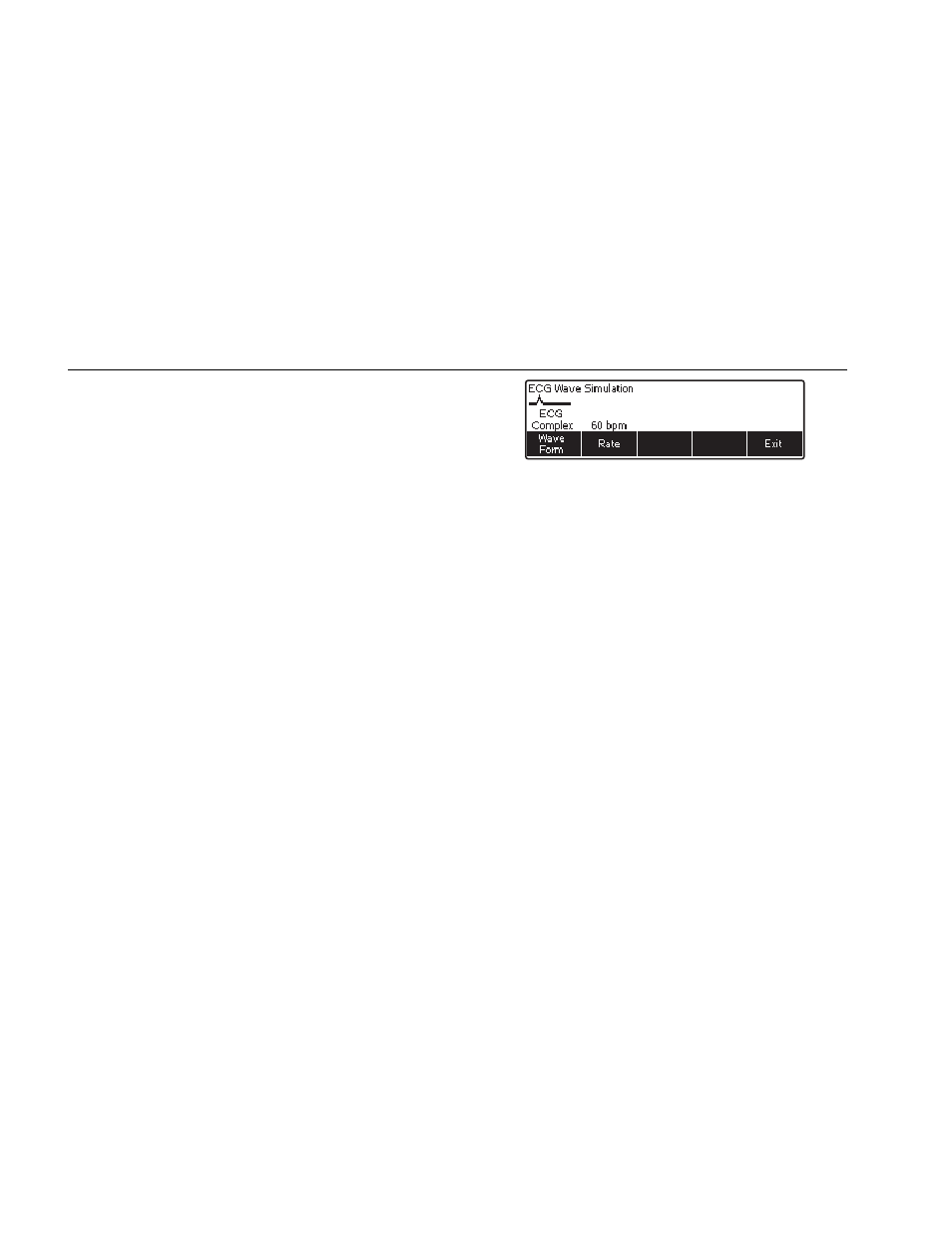

Abbildung 31. EKG-Wellensimulations-Menü
Um eine der vordefinierten Wellenformen auszuwählen,
den Softkey Wave Form (Wellenform) drücken. Ein
Listenfeld mit erscheint über der Softkey-Beschriftung.
oder verwenden, um die verschiedenen
Wellenformen durchzugehen.
Für alle Wellenformen außer VFIB und Triangle werden
die Rate oder Frequenz der Wellenform über den Softkey
Frequency
oder Rate eingestellt. Für einige
Wellenformen gibt es mehr als zwei Frequenz- oder
Ratenoptionen. Für diese Wellenformen bewirkt Drücken
des Softkeys Frequency oder Rate, dass über der
Softkey-Beschriftung ein Listenfeld mit eingeblendet
wird. oder verwenden, um die Frequenz oder Rate
auszuwählen. Für die Wellenformen, die nur zwei
Frequenz- oder Ratenoptionen aufweisen, funktioniert der
Softkey Frequency bzw. Rate als Umschalter, wobei
jedes Drücken auf den anderen Wert umschaltet.
