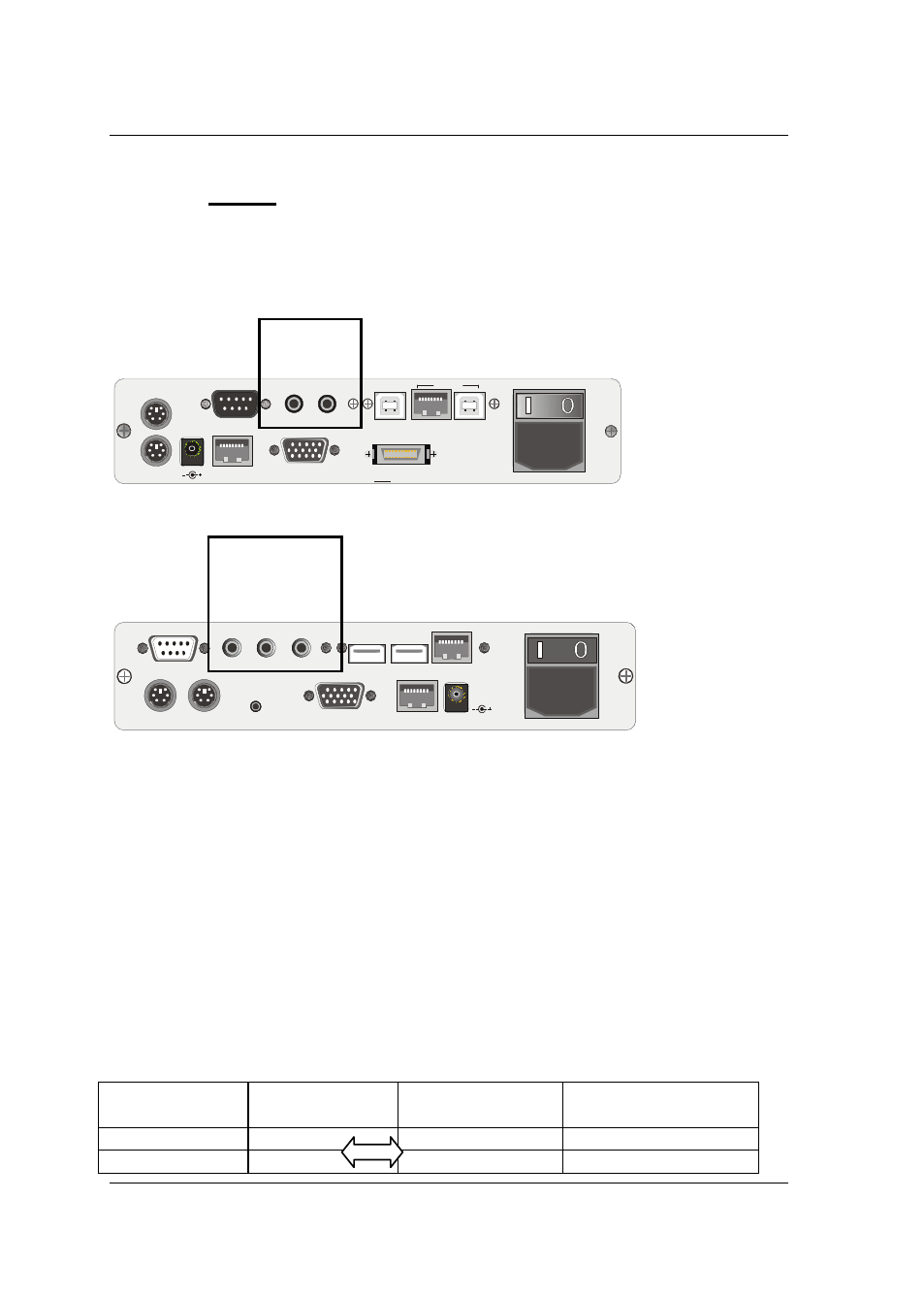

8.2 Audio
Das CATVision bietet eine bidirektionale Stereo-Audio-Übertragung in
nahezu CD-Qualität an.
Dazu befinden sich am CATVision-CPU die Audioschnittstellen
 Line In
 Line Out
Seite 62
Keyb PS/2.
Mouse PS/2
Monitor
CPU In
Main Power Line In Line Out RS 232
CPU Keyb. Mouse In VGA
5V DC/5A
Red. Power
AC 100-240 V, 47-63 Hz
Trans
USB K/M
CPU In
USB 1.1
Transmission
Am CATVision-CON befinden sich folgende Audioschnittstellen:
 Line In
 Micro In
 Speaker
Line In Micro In RS 232 Speaker
Keyb. Mouse PS/2
5V DC/5A
Main Power
AC 100-240 V, 47-63 Hz
Monitor Transmission Red. Power Service
USB Trans
Keyb. Mouse USB
Der Ausgang gibt dabei jeweils die Audiosignale aus, die am Eingang des
anderen Endes der Übertragungsstrecke eingespeist werden.
Die Übertragung der Audiosignale erfolgt digital über die CAT x-Kabel und ist
somit von der Kabellänge unabhängig.
Die Digitalisierung erfolgt mit einer Auflösung von 18 Bit und einer Abtastrate
von 48kHz.
Die Anschlüsse sind als 3,5 mm Klinkenbuchsen ausgeführt.
Die Eingänge Micro In und Line In der jeweiligen Geräte können wahlweise,
also nicht gleichzeitig, genutzt werden.
Der Eingang Micro In ist mit einer Vorverstärkung von 20 dB ausgestattet.
Als Beispiel die Verbindungen im wahrscheinlich häufigsten Einsatzfall:
PC CAT
Vision-CPU
CAT
Vision-CON Peripherie
1. Line-Out => Line-In Line-Out <= Aktivlautsprecher
2. Line-In => Line-Out Micro-In <= Mikrofon
