11.2.2 Verbinden mit CATVision-CPU
Um eine Verbindung vom ATX-Modul CV-Power mit dem CATVision-CPU
herzustellen, verwenden Sie bitte das im Lieferumfang enthaltene Kabel
PowerCord-2.
 Stecken Sie die 3-polige Kabelbuchse des Kabels in den 3-poligen
Flanschstecker des CATVision-CPU. Dieser ist auf der Rückseite des
Gerätes angebracht.
(3-poliger Flanschstecker)
 Stecken Sie anschließend den RJ9-Stecker in die RJ-9 Buchse des
ATX-Modul CV-Power.
11.2.3 Verbinden des Tasters mit dem CATVision-CON
Bevor Sie Ihren Taster mit dem CATVision-CON verbinden, muss Ihr Taster
mit der im Lieferumfang enthaltenen 3-poligen Kabelbuchse verbunden
werden.

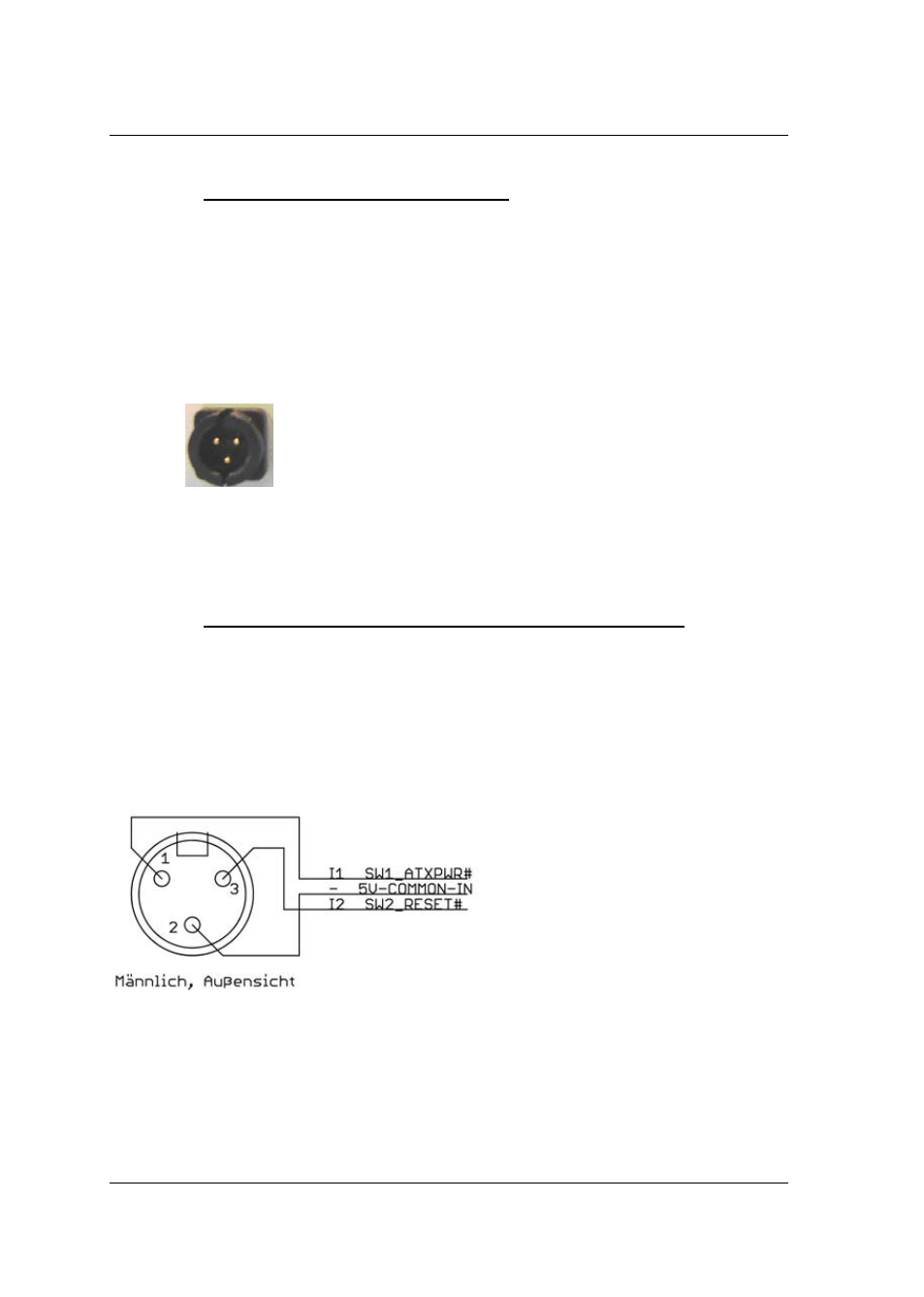

Anhand der nachfolgenden Abbildungen ersehen Sie, welche Leitungen mit
welchem PIN verbunden werden müssen.
