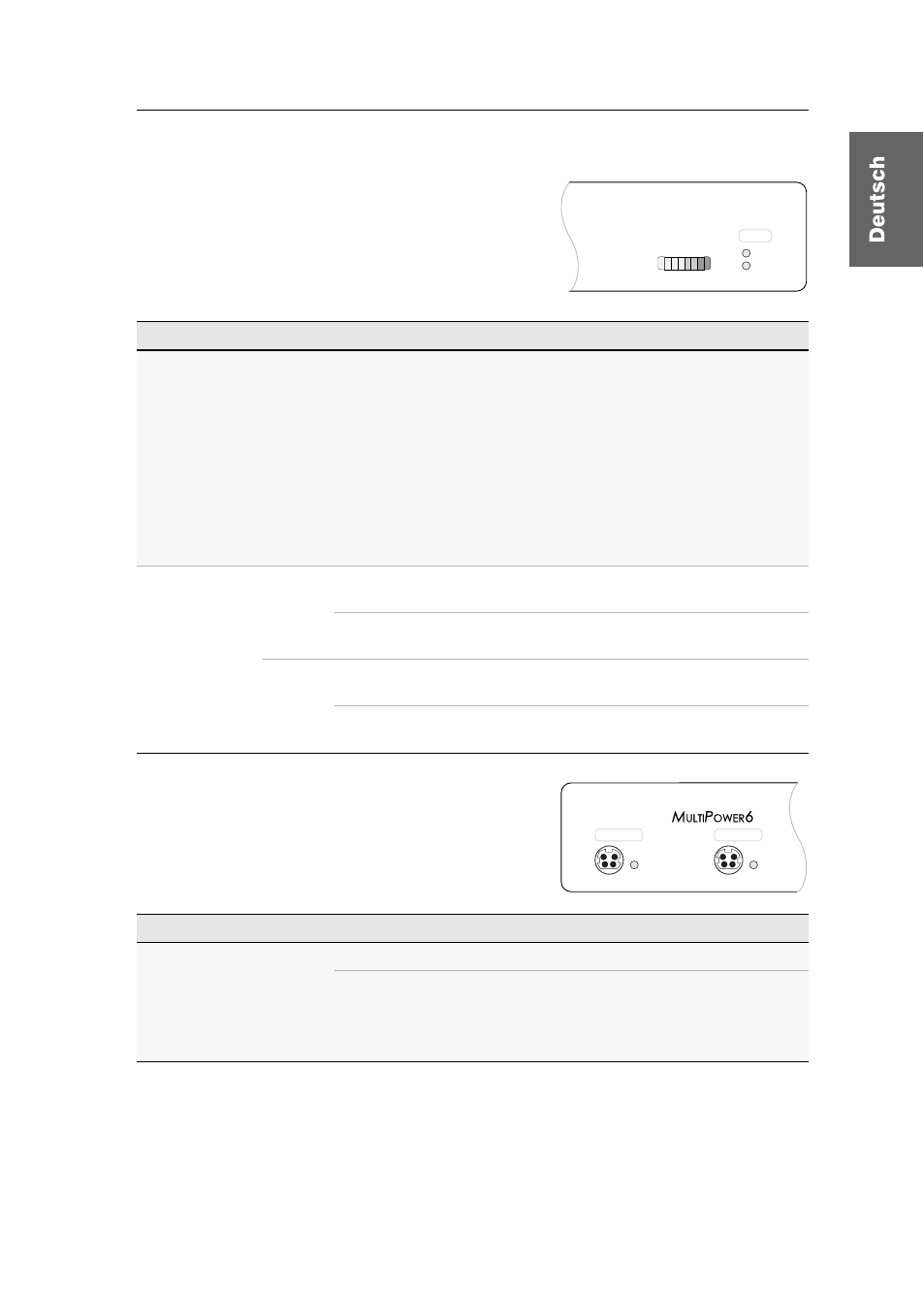

Statusanzeigen
MultiPower-6 · 4
Statusanzeigen
Die Load - und Power -LEDs an der Front- sowie an
der Rückseite der zentralen Stromversorgung
signalisieren den Betriebszustand des Gerätes und
die Last der eingeschalteten Geräte.
Neben jeder Power Out -Buchse an der Rückseite des
Gerätes wird der Status der Buchse signalisiert.
Bereich LED Status Bedeutung
Load Die Last der eingeschalteten Geräte wird auf einer LED-
Skala angezeigt.
Bei Erreichen der maximal zulässigen Belastung leuchten
vier grüne sowie zwei gelbe LEDs der Skala.
Wird die maximal zulässige Last überschritten, leuchten
zusätzliche eine bzw. zwei rote LEDs.
Hinweis: Eine hohe Temperatur im Geräteinneren wirkt
sich nachteilig auf die Leistung des Gerätes aus. Kühlen
Sie das Gerät, falls ein oder zwei rote LEDs im Normalbe-
trieb leuchten!
Power Red. an Das Netzteil ist eingeschaltet und liefert die erforderliche
Spannung.
aus Das Netzteil ist ausgeschaltet oder die Verbindung mit
dem Stromnetz nicht hergestellt.
Main an Das Netzteil ist eingeschaltet und liefert die erforderliche
Spannung.
aus Das Netzteil ist ausgeschaltet oder die Verbindung mit
dem Stromnetz nicht hergestellt.
Bereich LED Status Bedeutung
Power Out [x] Status an Die Spannung steht an diesem Ausgang bereit.
aus An diesem Ausgang steht keine Spannung zur Verfügung.
Im Falle einer Überlast oder eines Kurzschlusses wird der
Ausgang abgeschaltet und nach 10 Sekunden wieder akti-
viert.
Load
Red.
Main
Power
Power Out 1
Status
12VDC/1,2A
Power Out 2
Status
12VDC/1,2A
