INBETRIEBNAHME
powermax1000
Betriebsanleitung 3-5
Vorsicht! Beim Einsatz des Stromquellen-Standardmodells (CE-Modell nur mit
3 PH) mit einer einphasigen Stromversorgung ist das mitgelieferte
Netzkabel durch ein 3adriges 8 AWG (10 mm
2 ) Netzkabel zu ersetzen. Das
Netzkabel muss von einem lizenzierten Elektriker angeschlossen werden.
Einphasen-Netzkabel (nicht beim CE-Modell)
Installation des Netzkabels

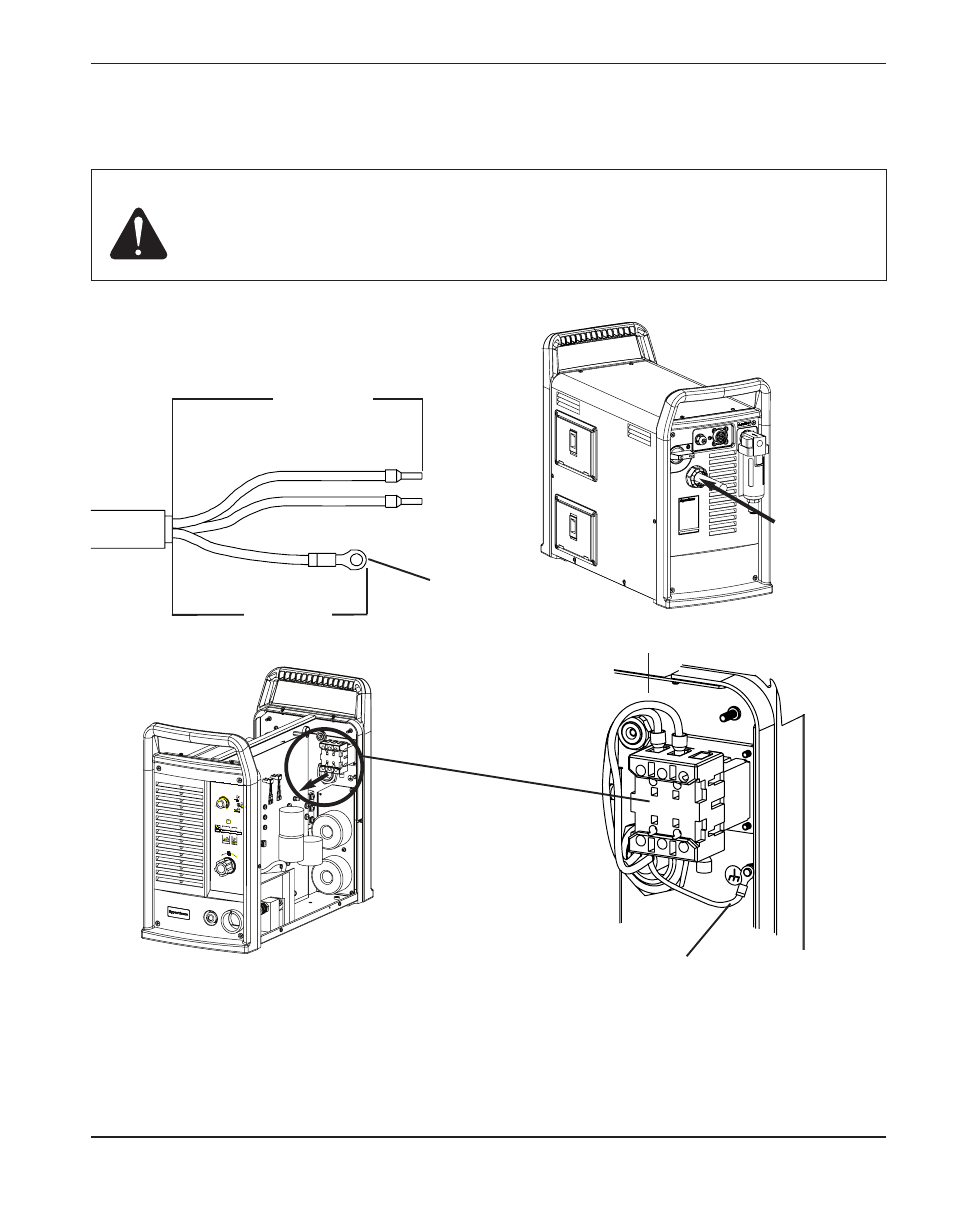

Die Netzkabeldrähte freilegen und wie unten gezeigt
vorbereiten:
Installation des Steckers
Der Stecker ist von einem lizenzierten Elektriker am Netzkabel anzuschließen.
6.0
BAR 5.0 4.0
PSI 80 70 50 60
60
40 AMPS
80
25
AC
+ _
Leitung
durch die
Zugentlastung
führen und
Zugentlastung
befestigen.
Netzschalter
Erdung
L1 & L2
L1
#10
Erdung
L2
178 mm
102 mm
