INBETRIEBNAHME
powermax1000
Betriebsanleitung 3-11
Anschluss der EIN/AUS-Fernbedienung
Beim Maschinenbrenner (T60M) sind Eingänge für Lichtbogenstart über den Maschinen-
Schnittstellen-Anschluss an der Stromquellenrückseite verfügbar. Hypertherm-Fernsteuerung in die
Steckdose an der rückwärtigen Tafel einstecken (Teilenummern siehe Ersatzteilliste).

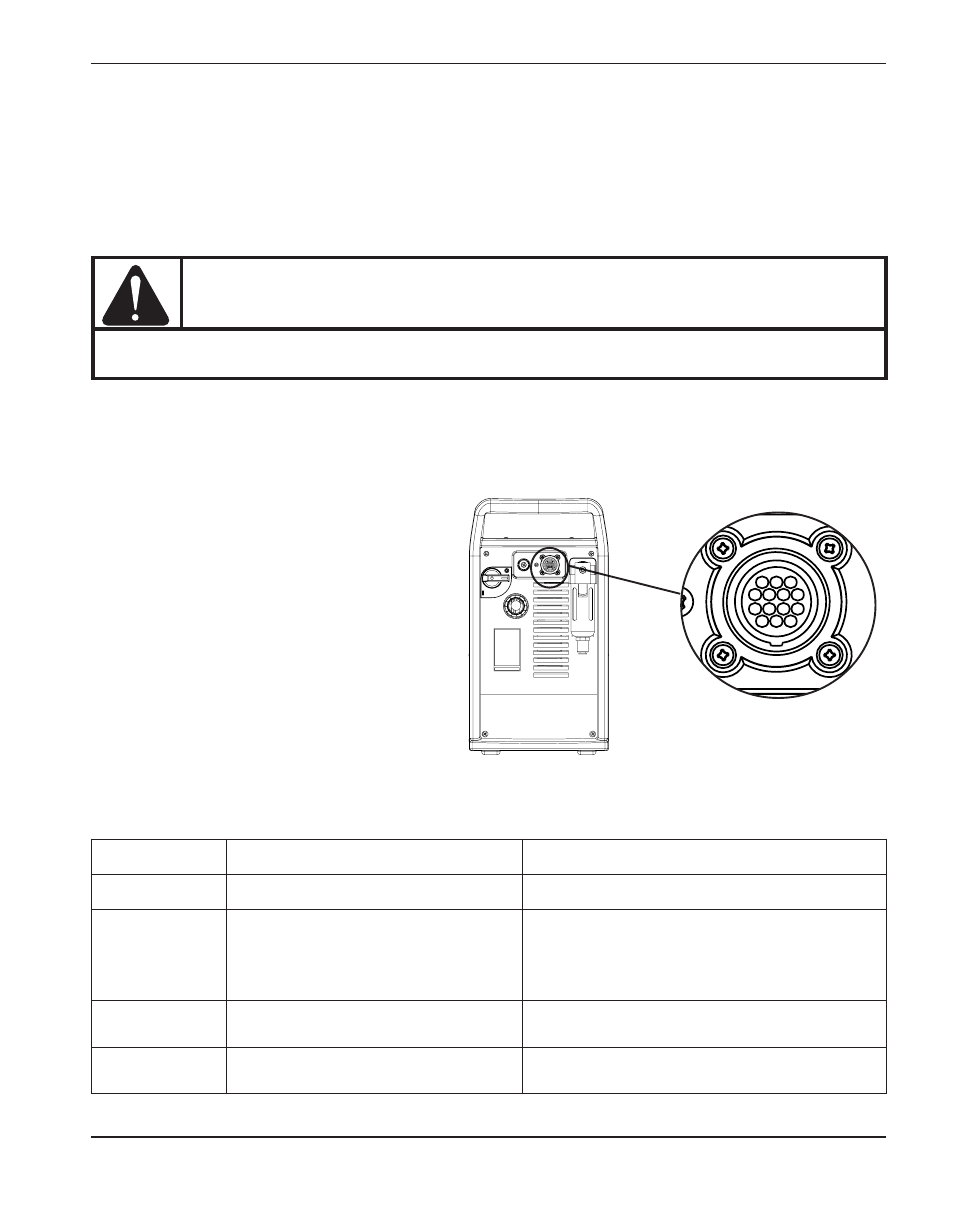

Maschinen-Interface-Anschluss
Signale für Lichtbogenübertragung und -start
sind über den Maschinen-Schnittstellen-
Anschluss auf der Stromquellenrückseite
verfügbar. Maschinen-Schnittstellen-Kabel
(Teilenummer 023206 bzw. Teilenummer
083220, bestehend aus Maschinen-
Schnittstellen-Kabel und Spannungsteiler
zur Stromquellen-Konfiguration) in den
Anschluss an der Rückenabdeckung
einstecken.
Siehe die folgende Tabelle beim
Anschließen des Maschinen-Schnittstellen-
Kabels an die Schneidmaschine.
WARNUNG
Die EIN/AUS-Fernbedienung arbeitet nicht, wenn ein Handbrenner installiert ist.
Signal Start (Startplasma) Übertragung (Maschine starten)
Typ: Eingang Ausgang
Anmerkungen: Schließer. 18 VDC Leerlaufspannung
an START-Klemmen. Erfordert zur
Aktivierung einen
Trockenkontaktschluss. Schließer. Trockenkontaktschluss, wenn der
Lichtbogen überträgt. 120 VAC maximal beim
Maschinen-Interface-Relais oder einer
Schaltvorrichtung (vom Kunden beizustellen).
Buchsen an der
Rückwand 3, 4 12, 14
Kabeldrähte
– 023206 Grün, schwarz Rot, schwarz
