INBETRIEBNAHME
powermax1000
Betriebsanleitung
3-13

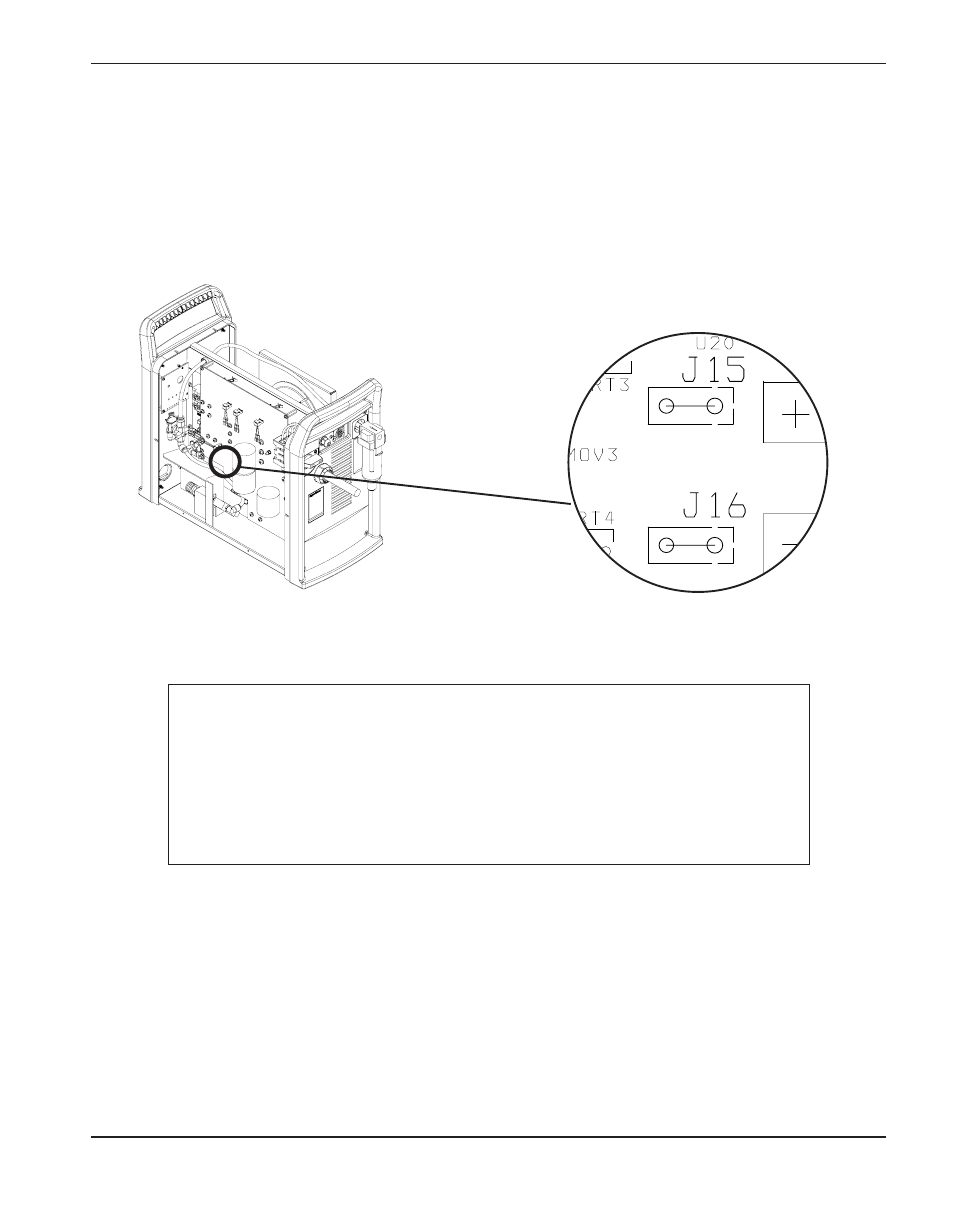

4. Strombaukarte wie unten gezeigt suchen. Zur Verbindung von J15 und J16 sind isolierte
1/4"-„faston”-Polklemmen zu verwenden
Anmerkung: 120 VAC bzw. 24 VAC müssen extern versorgt werden.
Signal:
Lichtbogenspannung (Brennerabstand-Steuerung)
Typ:
Output
Anmerkungen: Volle Lichtbogenspannung. Kein Spannungsteiler. Max.
300 VDC. (Signal nicht am Rückwandanschluß verfügbar.)
J15
+VDC
J16
-VDC
5. Zugentlastung festziehen.
6. Abdeckung abnehmen.
