Symbole und Markierungen
S -Zeichen
Die -Zeichen bedeutet, daß die Stromquelle und der Brenner in Bereichen mit erhöhter
elektrischer Gefährdung verwendet werden dürfen.
CE-Zeichen
Das CE-Zeichen ( ) stellt eine Konformitätserklärung des Herstellers mit allen geltenden
europäischen Richtlinien und Standards dar. Nur diejenigen Ausführungen an Hypertherm-
Produkten mit einem CE-Zeichen auf oder nahe dem Datenschild wurden auf Einhaltung der
Europäischen Niederspannungs-Richtlinie und der Europäischen EMV-Richtlinie geprüft.
Die zur Befolgung der Europäischen EMV-Richtlinie erforderlichen EMV-Filter sind in den
Stromquellenausführungen mit CE-Zeichen eingebaut.

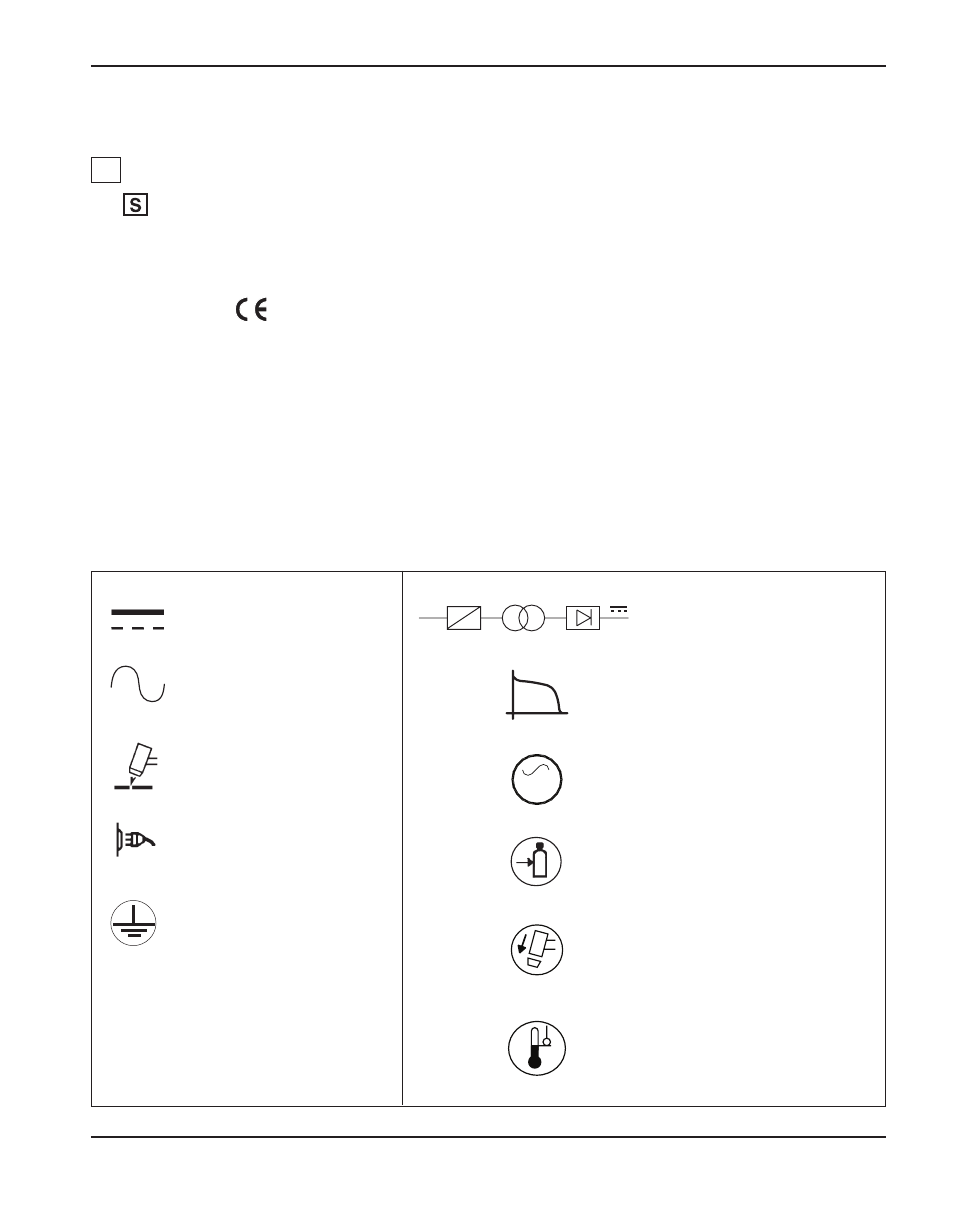

IEC-Zeichen
Die folgenden Symbole können auf dem Datenschild der Stromquelle, den Reglerbeschriftungen,
Schaltern und LEDs erscheinen.
SPEZIFIKATIONEN
powermax30
Betriebsanleitung 2-5
O
l
Gleichstrom (DC)
Anschluß für den
externen Schutzleiter
(geerdet)
Wechselstromanschluß
Schneiden mit dem
Plasmabrenner
Wechselstrom (AC)
Stromquelle auf Inverter-
Basis
Strom ausgeschaltet
Strom eingeschaltet
f 1 f 2
1~
AC AC
Strom steht auf EIN (LED)
Einlassgasdruck ist
niedrig
Fehlende oder lose
Verschleißteile
Stromquelle ist überhitzt
Volt/Ampere-Kurve,
fallende Kennlinie
