WARTUNG/TEILE
1
powermax30
Betriebsanleitung 5-15
1-phasig
Standardeinheit
L Schwarz
N Weiß
Erdung Grün
L
Schwarzer
Draht
N
Weißer Draht

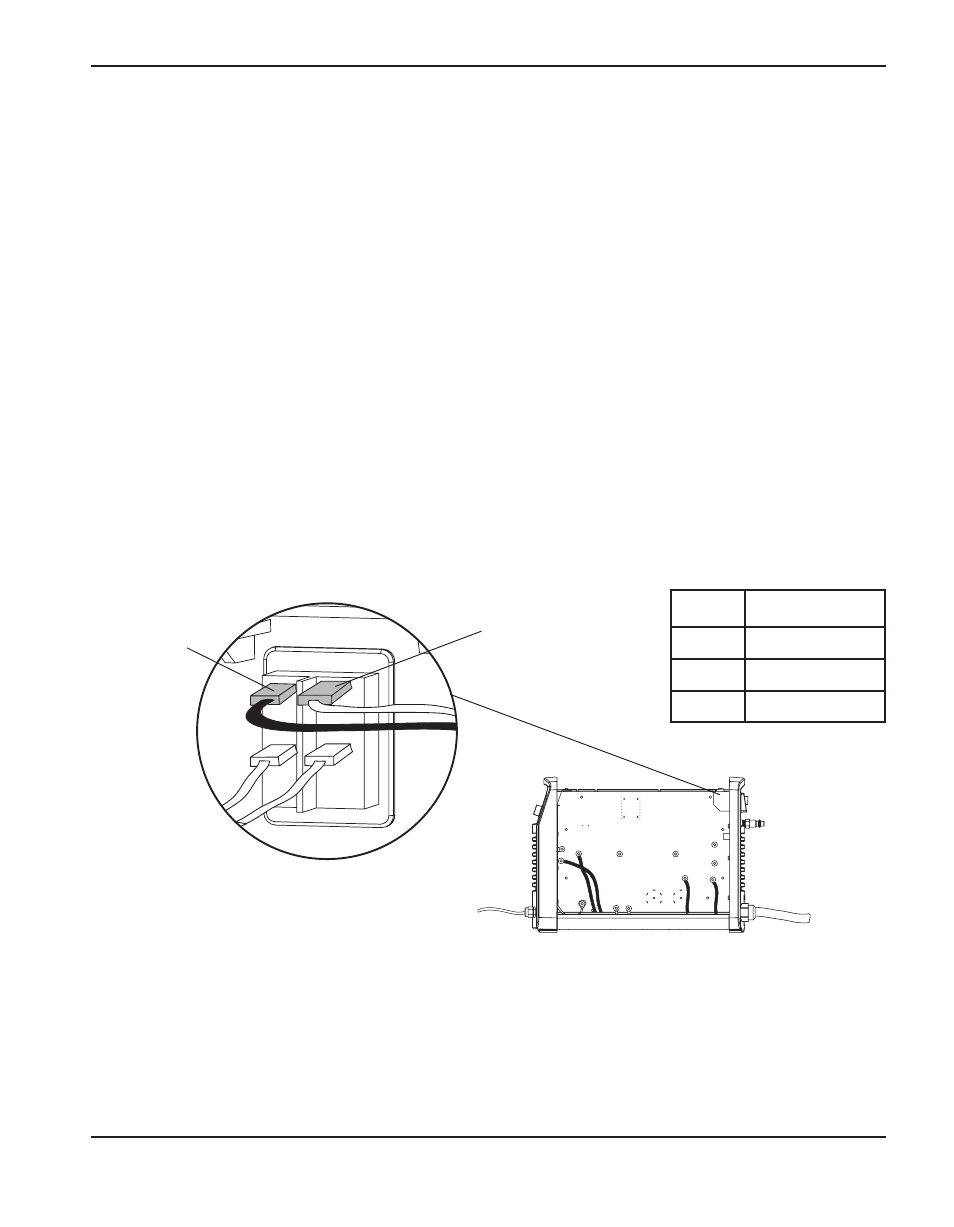

Austausch des Netzkabels (CSA)
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Abdeckung abnehmen und Nomex®-Sperre von der Vorderseite der Strombaukarte entfernen.
3. Rückwärtige Endkappe entfernen.
3. Rückwärtige Endkappe entfernen oder sanft von der Stromquelle wegbiegen.
4. Das Netzkabel hat einen schwarzen Draht und einen weißen Draht, welche am
Stromschalter angeschlossen sind, sowie einen grünen Erdungsdraht, der an den
Kühlkörper angeschlossen ist.
Anschlussstück für den weißen Draht vorsichtig vom Stromschalter wegziehen, um ihn zu
unterbrechen. Man kann bei Bedarf zur Vereinfachung eine Spitzzange oder einen
Schlitzschraubendreher verwenden.
5. Schwarzen Draht auf die gleiche Weise entfernen.
