WARTUNG/TEILE
1
powermax30
Betriebsanleitung
5-11
9. Um die Endkappe wiedereinzusetzen, ist sie an die Grundplatte zu drücken, um die
Schnappverschlüsse wieder einzurasten und dann die Halteschraube wieder anzubringen.
10. Nomex-Sperre einsetzen und Abdeckung wieder auf die Stromquelle schieben.
11. Griff über die Bohrungen in der Abdeckungsoberseite positionieren, dann die zwei Schrauben
zur Sicherung der Abdeckung verwenden
12. Elektrischen Strom und Gaszufuhr wieder anschließen.

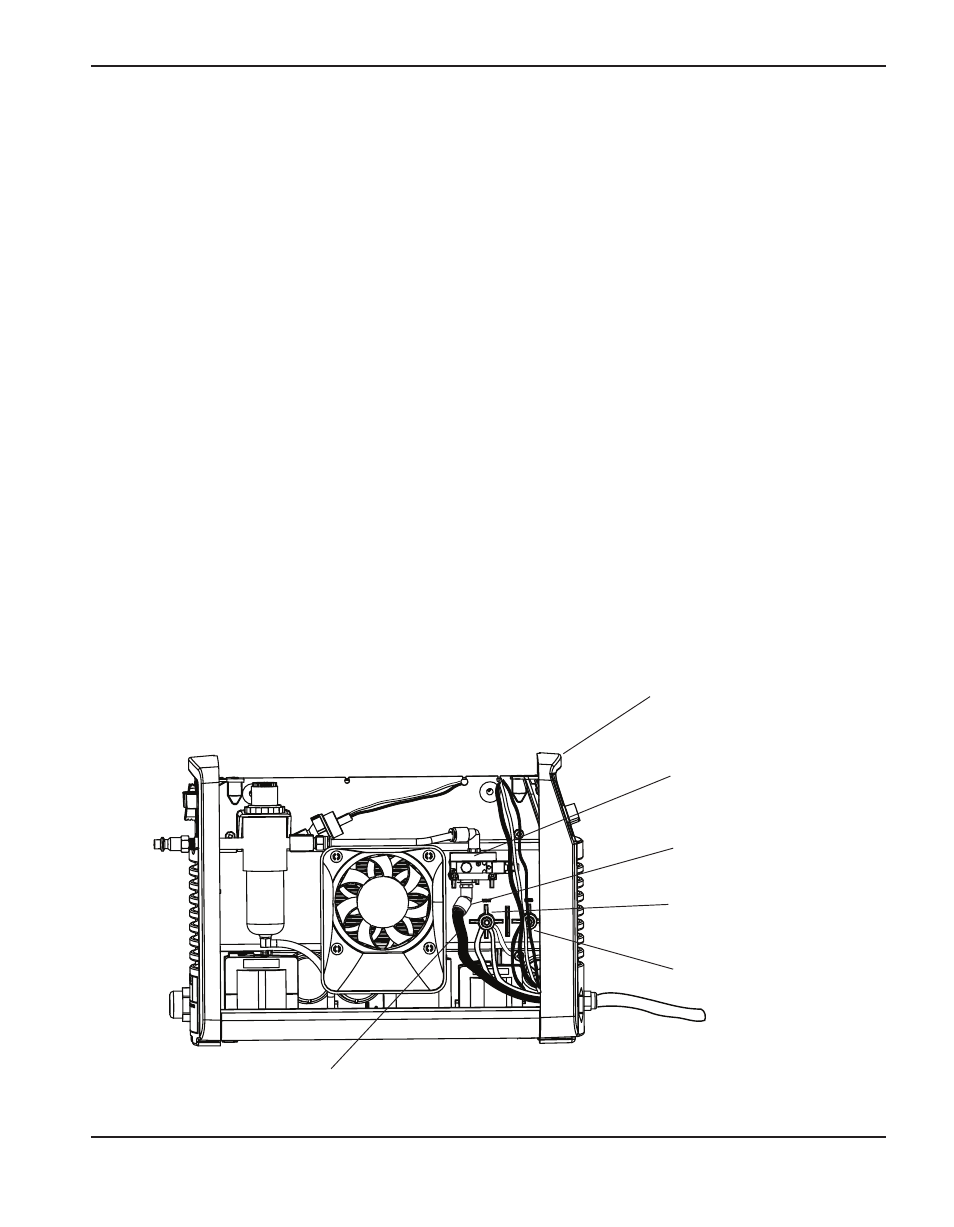

Brennerschlauchpaket trennen
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Abdeckung abnehmen und Nomex-Sperre von der Vorderseite der Strombaukarte entfernen.
3. Schlauchanschlussmuffe zusammendrücken und Schlauch aus dem Anschlussstück ziehen,
um den Gasschlauch vom Magnetventil zu entfernen.
Vordere Endkappe
Magnetventil
Schlauchanschlussmuffe
Gasschlauch
Weiße Drahtgruppe
Rote Drahtgruppe
