INSTALLATION – AN SCHNEIDMASCHINE UND BRENNERHEBER
THC-2 Betriebsanleitung 1-3
5/28/96
2. Um an der THC-2 eine ordnungsgemäße Erdung sicherzustellen, ist ein Kupferkabel (Querschnitt 6 mm 2 ) vom
Erdungsbolzen an der Rückseite der THC-2 (Abb. 1-2) an eine gemeinsame Erdung zu legen. Das System
THC-2 muß ordnungsgemäß geerdet sein, um korrekt arbeiten zu können.
Anschluß des Steuermoduls THC-2 an die Computer-Schnittstelle der Schneidmaschine
und den Brennerhöhenmotor
Ein von dem Steuermodul THC-2 zum Interface der Schneidmaschine und zum Brennerheber muß vorgefertigt
werden. Hypertherm empfiehlt ein abgeschirmtes 7-adriges Kabel mit 0,025 mm2 Querschnitt .
3. Die 8 Schrauben vom Steuermodul THC-2 entfernen und die obere Abdeckung abnehmen – Abb. 1-2.

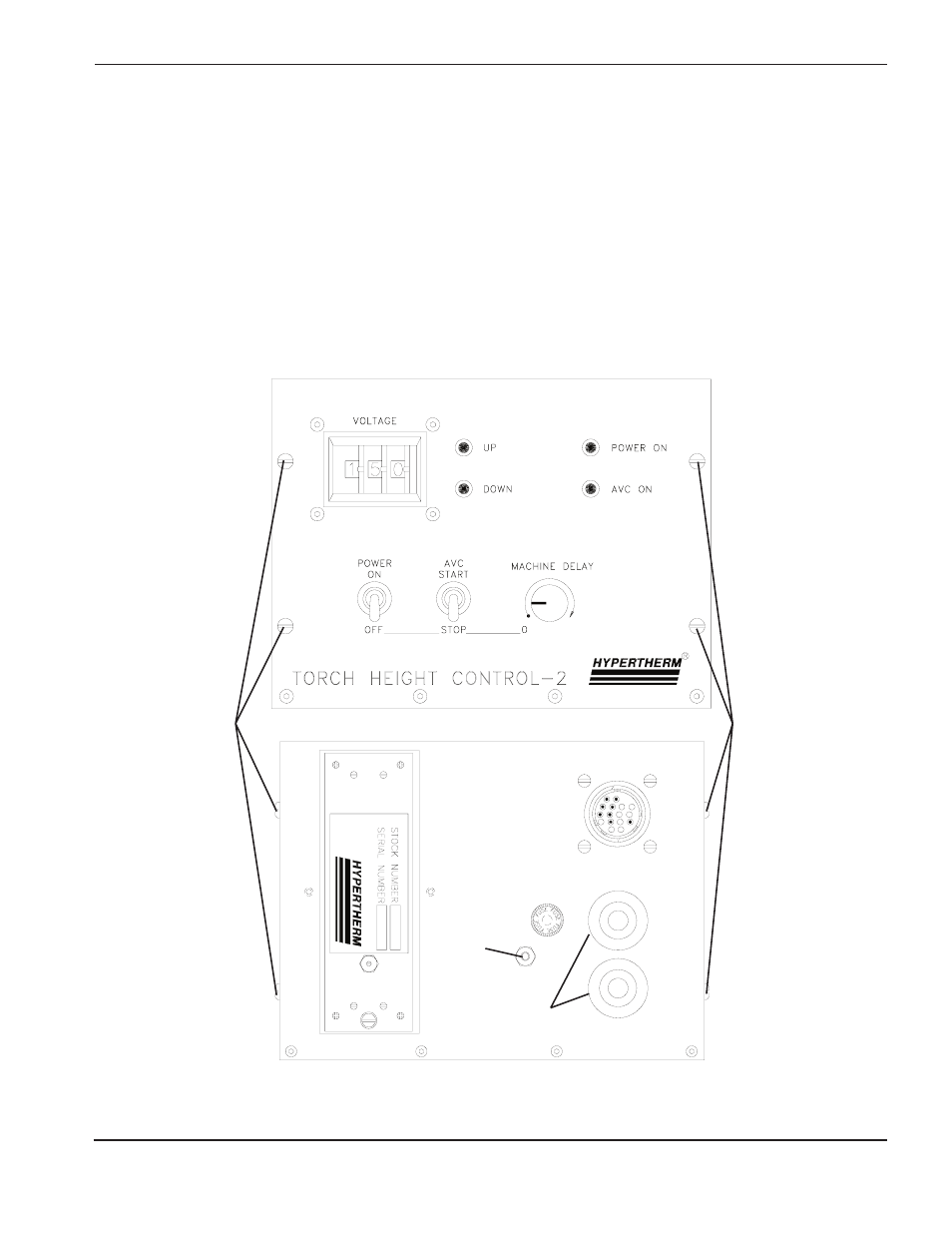

Abbildung 1-2 Vorder- und Rückansicht des Steuermoduls THC-2
Schrauben entfernen Schrauben entfernen
RECP2
Ground
Stud
Zugentlastung
