INSTALLATION – PAC-500
THC-2 Betriebsanleitung 1c-5
5/28/96
6. Drähte 5 und 6 durch die Bohrung in der Mittelwand der Plasma-Steuerungs-Konsole einführen (Abb. 1c-4).
Draht 5 mit dem Spannungsteiler-Anschluß mit der Bezeichnung SIGNAL und Kabel 6 mit dem
Spannungsteiler-Anschluß mit der Bezeichnung GROUND (Erdung) verbinden .

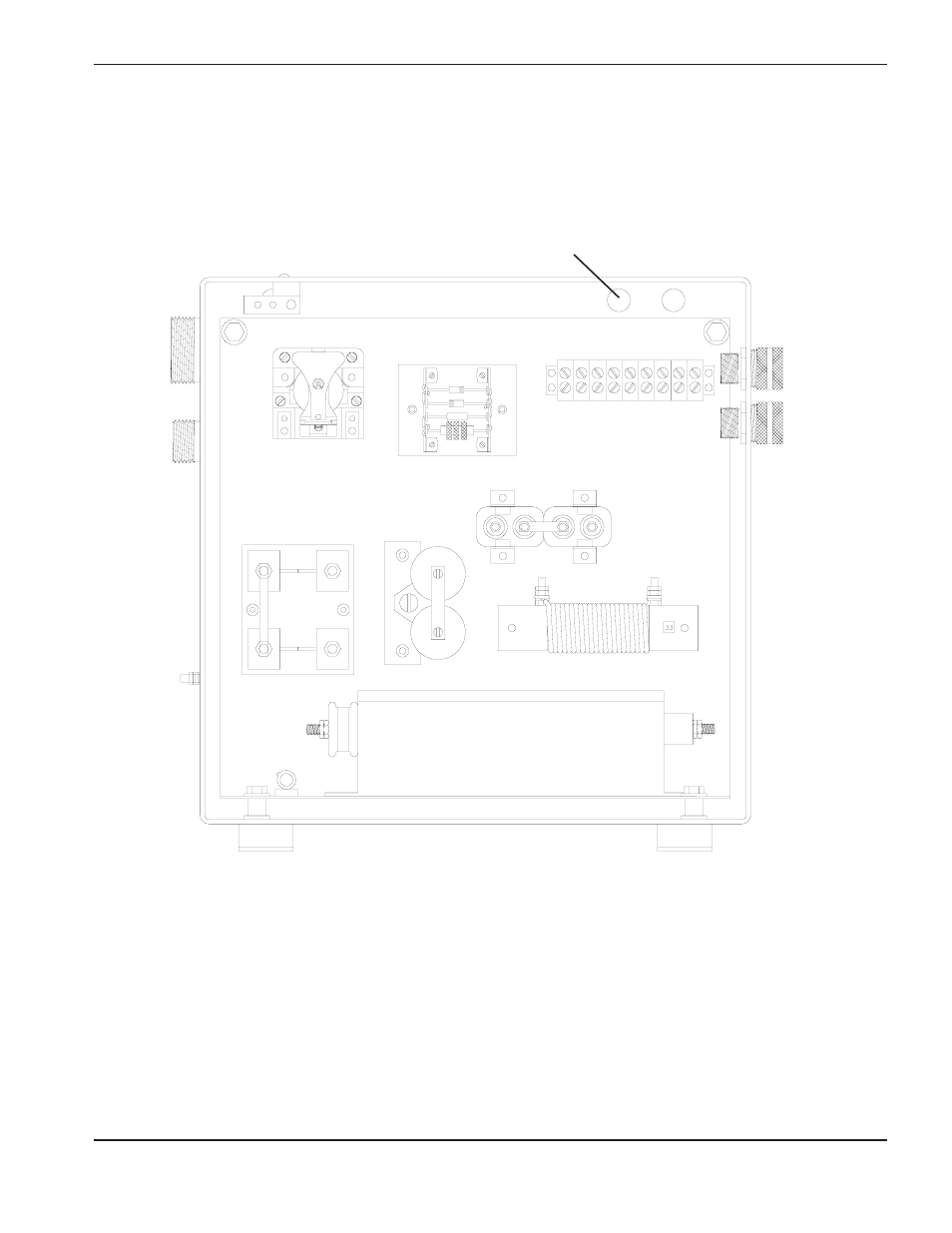

Abbildung 1c-4 Hochfrequenzteil der Konsole PAC-500
Drähte 5 und 6 zur anderen Seite durchführen
Anmerkung: Innen-Komponenten des Hochfrequenzteils
können sich von Ihrer Einheit unterscheiden.
