1-2 THC-2 Betriebsanleitung
INSTALLATION – AN SCHNEIDMASCHINE UND BRENNERHEBER
5/28/96
Installation des Steuermoduls THC-2
Vor Installation des Systems THC-2 ist zu überprüfen, daß folgende Komponenten mitgeliefert wurden:
• Spannungsteiler
• Steuermodul THC-2
• Verbindungskabel Nr. 023264 (dieses Kabel wird für System PAC-500 nicht mitgeliefert)
Montage des Steuermoduls THC-2
1. Steuermodul THC-2 an einer für den Bediener leicht zugänglichen Stelle montieren. Siehe Abb. 1-1 bezüglich
der Montageabmessungen. Es ist zu beachten, daß die Länge des Steuerkabels (1,5 m) von der THC-2 zum
Inneren von MAX100, MAX100 D bzw. MAX200 reichen muß, es ist daher vor Montage sicherzustellen, daß
das Kabel an diese heranreicht. Die Kabel für die Anlagen PAC-500 sind vom Kunden beizustellen und
anzufertigen.
FRONT

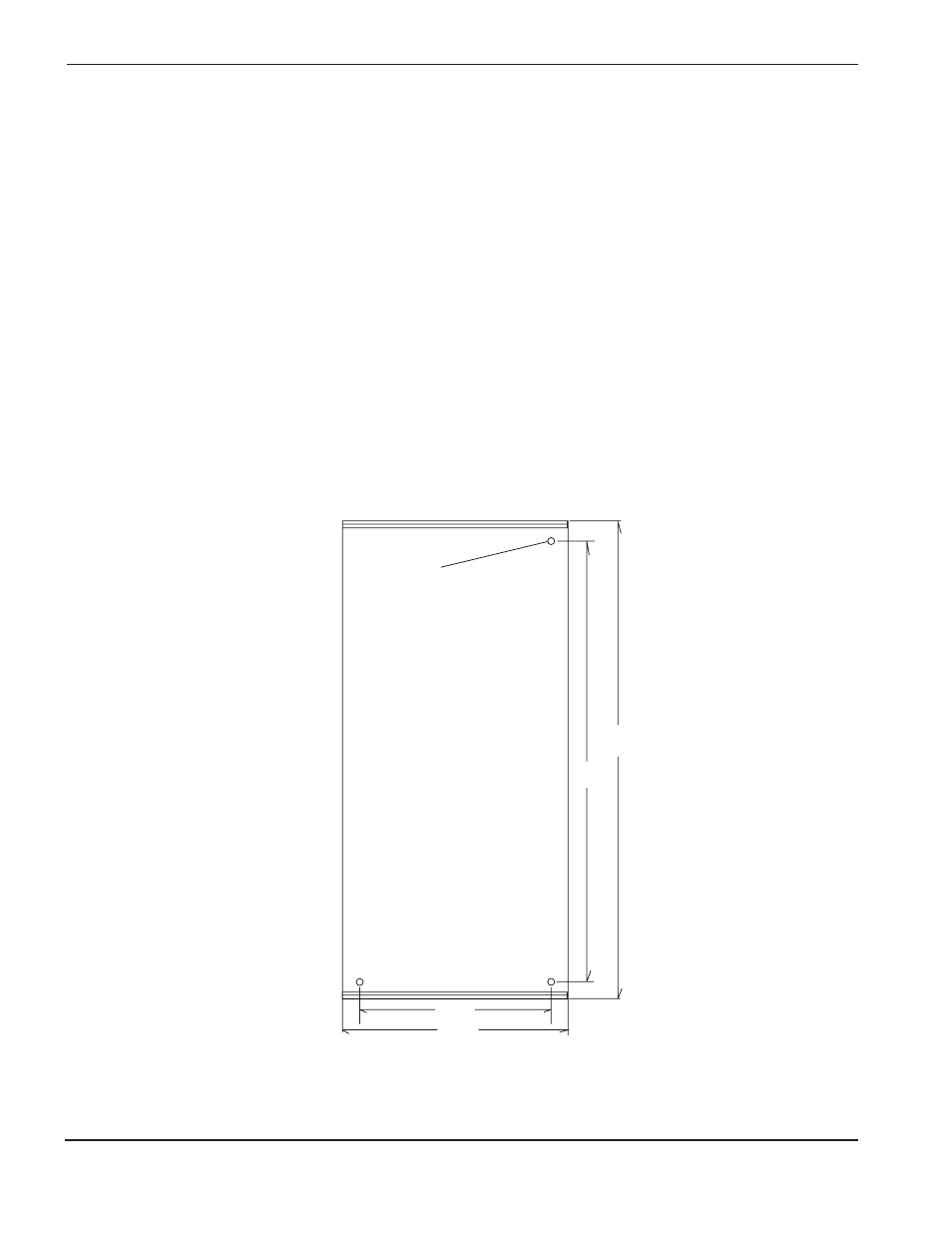

Abbildung 1-1 Montageabmessungen Steuermodul THC-2
8-32
Gewindebohrung (3)
VORDERSEITE
Ansicht von unten
397 mm
16 mm
171 mm
200 mm
430 mm
