1-4 THC-2 Betriebsanleitung
INSTALLATION – AN SCHNEIDMASCHINE UND BRENNERHEBER
5/28/96
4. Kabel durch eine der an der Rückabdeckung der THC-2 befindlichen Zugentlastungen führen (Abb. 1-2). Siehe
Abb. 1-3 bezüglich der Kabelanschlüsse. Für die aktuell an der Schneidmaschine auszuführenden
Verbindungen sind die Schneidmaschinen-Schemata bzw. der Schneidmaschinen-Hersteller zu Rate zu ziehen.
Anmerkung: Die THC-2 betreibt normalerweise Wechselstrom-Hebemotoren. Siehe Abb. 1-4 und
THC-2-Schema bezüglich der Gleichstrom-Hebemotor-Anschlüsse.
Hiermit ist die Installation der THC-2 an das Schneidmaschinen-Interface und den Brennerheber abgeschlossen.
Zur Installation des Spannungsteilers und des Kabels an: MAX100 bzw. MAX100
D – weiter mit Abschnitt 1a;
MAX200 – weiter mit Abschnitt 1b; PAC-500 – weiter mit Abschnitt 1c.

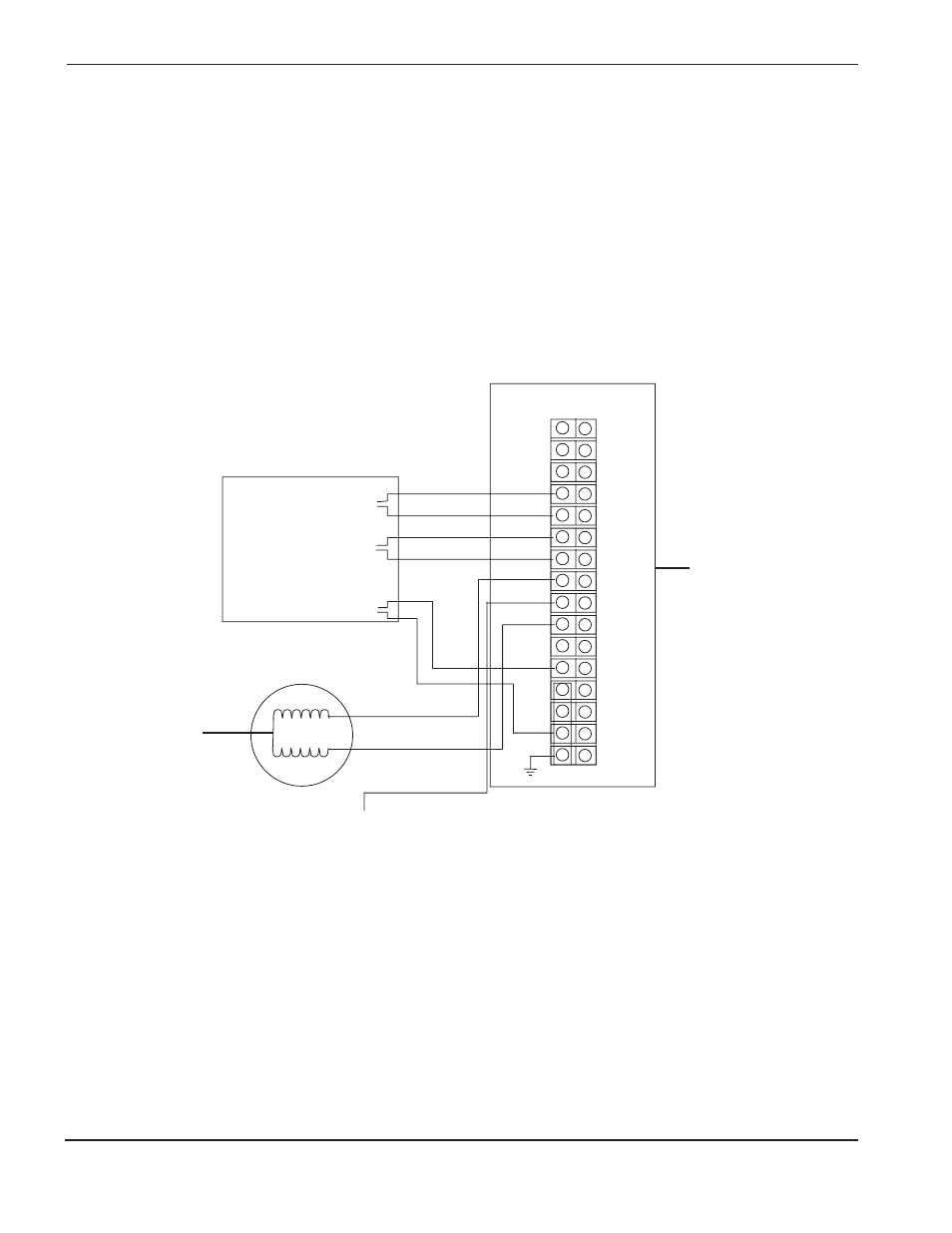

Abbildung 1-3 Verkabelungs-Diagramm – Anschlüsse zwischen THC-2 und Schneidmaschinen-Interface
sowie Hebemotor
Anmerkungen: * wird nicht verwendet bei Anlage PAC-500
** Trockenkontakte zur CNC-Steuerung. Geschlossen = Bewegung; Offen = keine Bewegung
*** Trockenkontakte zur CNC-Steuerung. Geschlossen = automatische Spannungsregelung erlaubt; Offen = keine
automatische Spannungsregelung
Schneidmaschinen-Interface
Start*
Maschinenbewegung**
automatische
Spannungsregelung***
Wechselstrom-Hebemotor
AUFWÄRTS
ABWÄRTS
120
gemeinsam
120 VAC spannungsführend für
Wechselstrom-Hebemotor
1TB
THC-2
127
128
129
130
131
132
133
126
119
