INSTALLATION – PAC-500
5/28/96
7. Das verbleibende Ende des Verbindungskabels durch die Zugentlastung an der Rückseite des Moduls
THC-2 einführen.
8. An der inneren Rückseite des Moduls THC-2 bei abgenommener Verkleidung nachsehen, wo einer der Drähte
der THC-2-Steckdose RECP2 mit der Rückabdeckungs-Sicherung (1FU) verbunden ist – Abb. 1c-5. Diesen
Draht abschneiden und Verbindungsdraht mit der Markierung „1” mit dem Drahtende, das zur Sicherung
führt, verlöten.

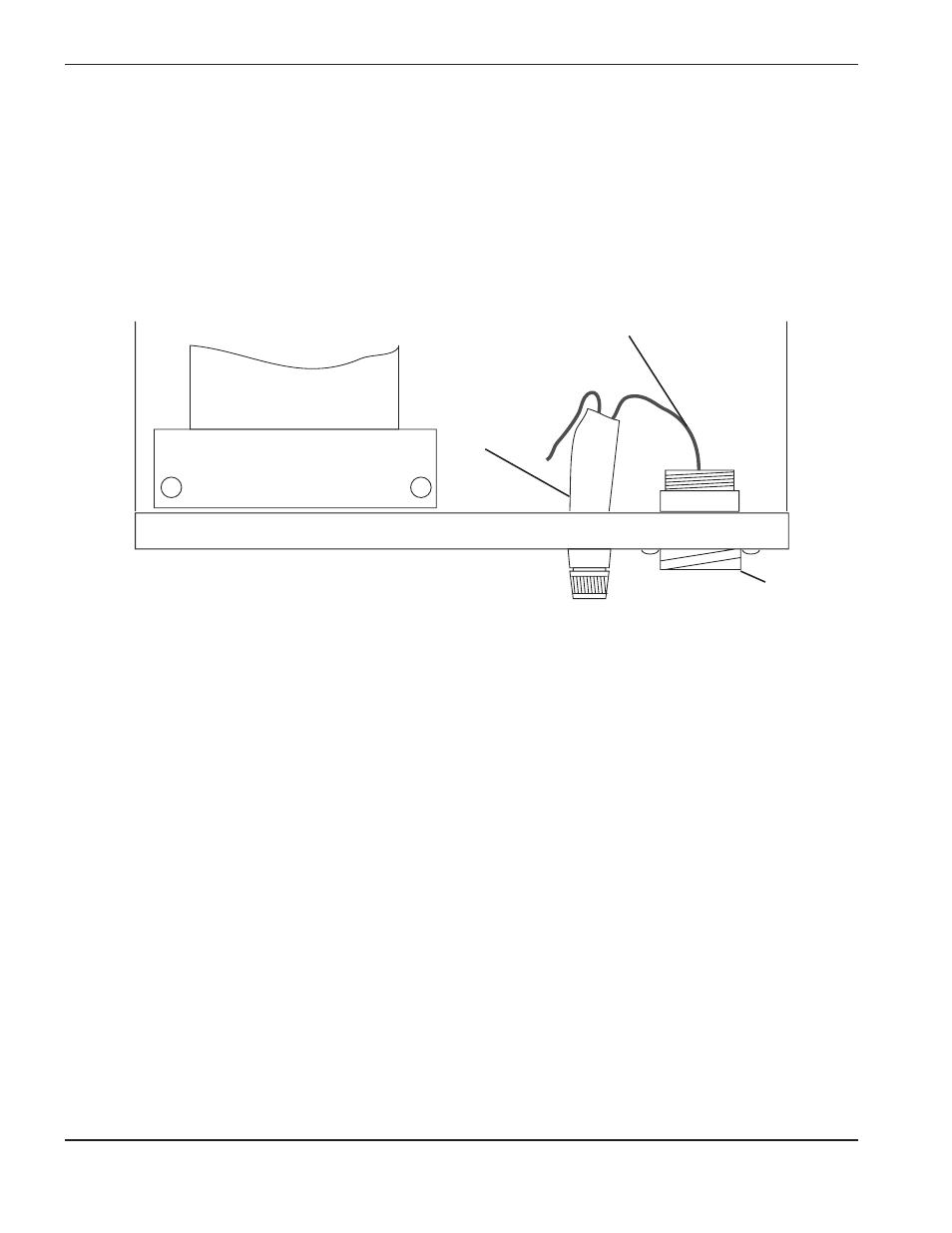

Abbildung 1c-5
THC-2 Rückansicht von oben
9. Leitungsfilter (1F) an der Innenseite des THC-2-Moduls suchen – Abb. 1c-6. Verbindungsdraht mit
Bezeichnung „2” mit dem Anschluß am THC-2-Draht mit der Bezeichnung 102 verbinden und anlöten.
10. Timer-Relais-Einrichtung (1TD) in THC-2 suchen – Abb. 1c-6. Verbindungskabeldraht mit der Bezeichnung „3”
an den Timer-Relais-Anschluß mit dem damit verbundenen THC-2-Draht 108 anbringen.
11. Stromquelle (1PS) in THC-2 suchen – Abb. 1c-6. Verbindungskabeldraht mit der Bezeichnung „4” an
Stromquellen-Anschluß anbringen, an dem der THC-2-Draht mit der Bezeichnung 107 angeschlossen ist.
12. 390 W 1/8 W-Widerstand (R1), an dem der THC-2-Draht mit der Bezeichnung 118 angeschlossen ist, suchen
– Abb. 1c-6. Verbindungskabeldraht mit der Bezeichnung „5” an das Drahtende dieses Widerstandes anlöten.
13. Den großen Anschlußblock (1TB) im THC-2-Modul suchen – Abb. 1c-6. Verbindungskabeldraht mit der
Bezeichnung „6” an Anschluß 119 (Erdung) anbringen.
Hiermit ist die Installation von THC-2 an PAC-500 abgeschlossen. Siehe Abschnitt 2 bezüglich der
Bedienungsanweisungen.
Cut and solder wire “1” here
Draht “1” hier abschneiden und verlöten
RECP2
1FU
