1c-4 THC-2 Betriebsanleitung
INSTALLATION – PAC-500
5/28/96
5. Folgende Anschlüsse an 1TB an der PAC-500-Konsolentür oder der Innenseite von PAC-500L vornehmen –
Abb. 1c-3:
Kabeldraht mit Bezeichnung 1 an Anschluß 1TB mit Bezeichnung 3
Kabeldraht mit Bezeichnung 2 an Anschluß 1TB mit Bezeichnung 2
Kabeldraht mit Bezeichnung 3 an Anschluß 1TB mit Bezeichnung 26
Kabeldraht mit Bezeichnung 4 an Anschluß 1TB mit Bezeichnung 27

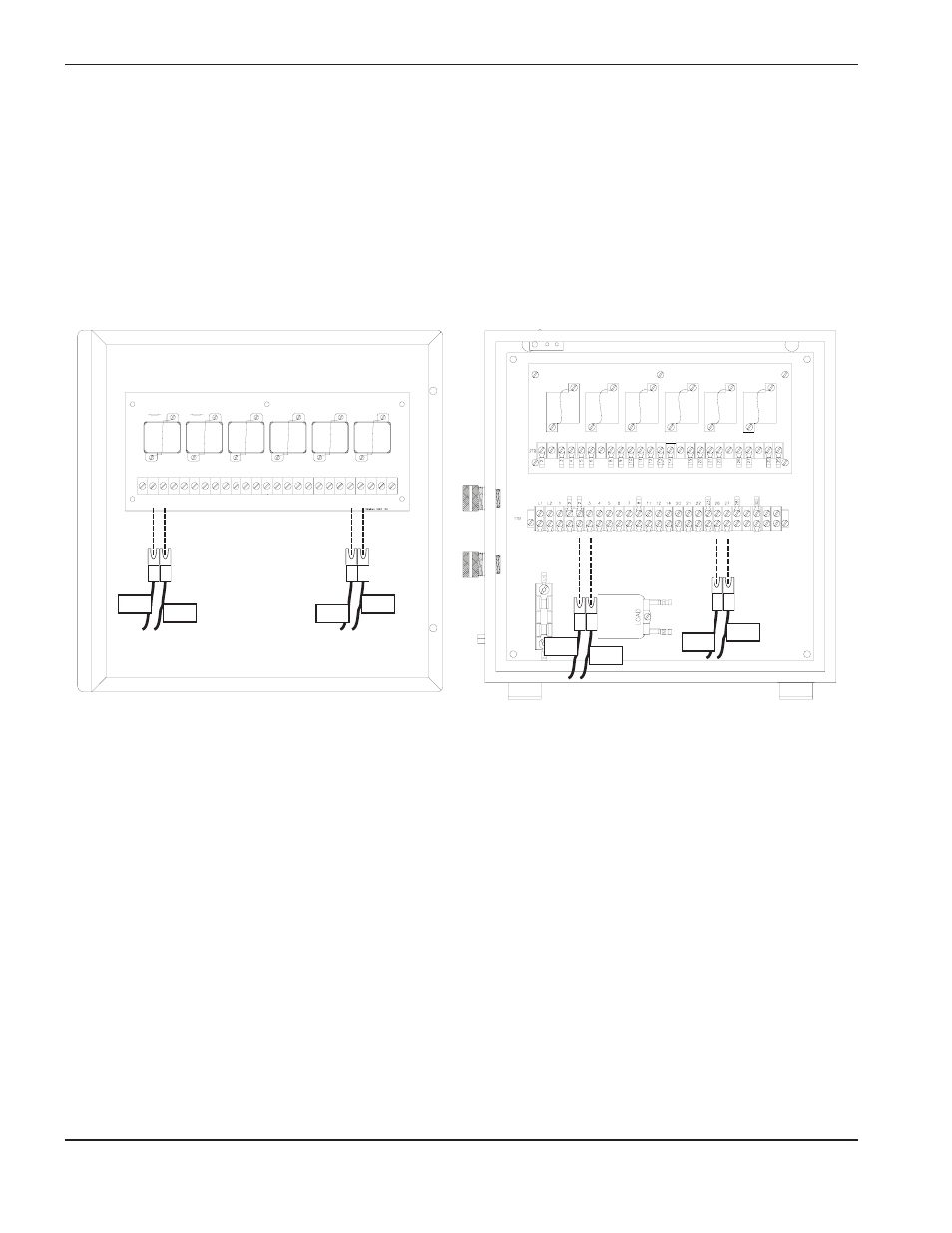

Abbildung 1c-3 Lage von 1TB in den Plasma-Steuerungs-Konsolen PAC-500/500L
PAC-500 PAC-500L
TB1
TB1
1
2
2 2 3
4
3
27 26
1
2
2 2 3
4
3
27 26
