INSTALLATION – PAC-500
THC-2 Betriebsanleitung 1c-3
5/28/96
Verbindungskabel an PAC-500 Installieren
1 Das Kabel zwischen THC-2 und der Konsole PAC-500 muß angefertigt werden. Hypertherm empfiehlt die
Verwendung eines 3-paarigen abgeschirmten Kabels mit einem Querschnitt von 0,325 mm 2 . Das Kabel muß
genügend lang sein, daß es zwischen Plasma-Steuerungs-Konsole und THC-2-Modul verlegt werden kann.
2. An beiden Kabelenden Ummantelung abziehen und die einzelnen Drahtenden mit 1 bis 6 bezeichnen. Diese
Bezeichnung an beiden Drahtenden vornehmen, so daß Draht “1” am anderen Ende ebenfalls die Markierung
„1” erhält usw.
3. Alle Drähte des einen Kabelendes mit Anschlüssen Nr. 6 verkrimpen. Am anderen Ende des Kabels die
Anschlüsse Nr. 6 auf die Drähte 4 und 6 krimpen und die verbleibenden Drähte auseinanderziehen und
verzinnen.
4. Das Kabelende mit allen miteinander verbundenen Anschlüssen durch eine der Zugentlastungen der Plasma-
Steuerungs-Konsole führen – Abb. 1c-2.

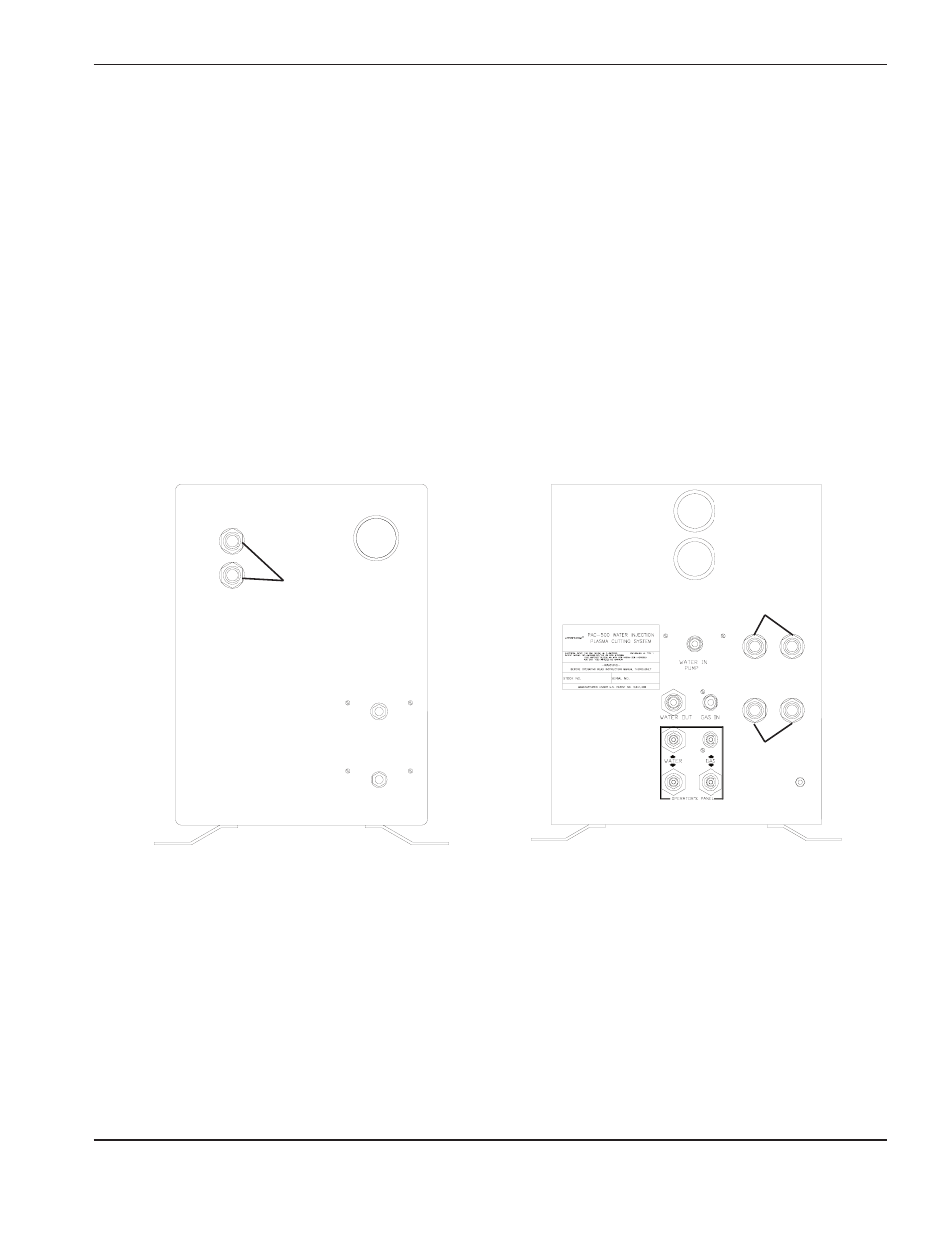

Abbildung 1c-2 Plasma-Steuerungs-Konsolen PAC500/500L
PAC-500
PAC-500L
Zugentlastungen
Zugent-
lastungen
Zugentlastungen
GAS OUT
WATER OUT
