1b-4 THC-2 Betriebsanleitung
INSTALLATION – MAX200
5/28/96
Verbindungskabel an MAX200 Installieren
1. Interface-Kabel an RECP2 am Modul THC-2 anschließen.
2. Justierbare Zugentlastung an der Rückseite der Stromquelle MAX200 lockern – Abb. 1b-3.
3. Das andere Ende des Interface-Kabels durch die Zugentlastung führen und die Verbindungen an TB4, TB3
(Abb. 1b-3) und den Spannungsteiler, wie im Verdrahtungs-Diagramm in Abb. 1b-4 dargestellt, vornehmen.
Anmerkung: Die mit 42 und 70 bezeichneten Drähte durch die Durchführung in der Mittelwand schieben, um
den Spannungsteiler zu erreichen.
4. Weißen Draht vom Spannungsteiler an Platz Nr. 45 auf R4 anschließen, der sich an der linken Rückwand der
Stromquelle MAX200 befindet – Abb. 1b-4.
Hiermit ist die Installation von THC-2 an MAX200 abgeschlossen. Siehe Abschnitt 2 bezüglich der
Bedienungsanweisungen.

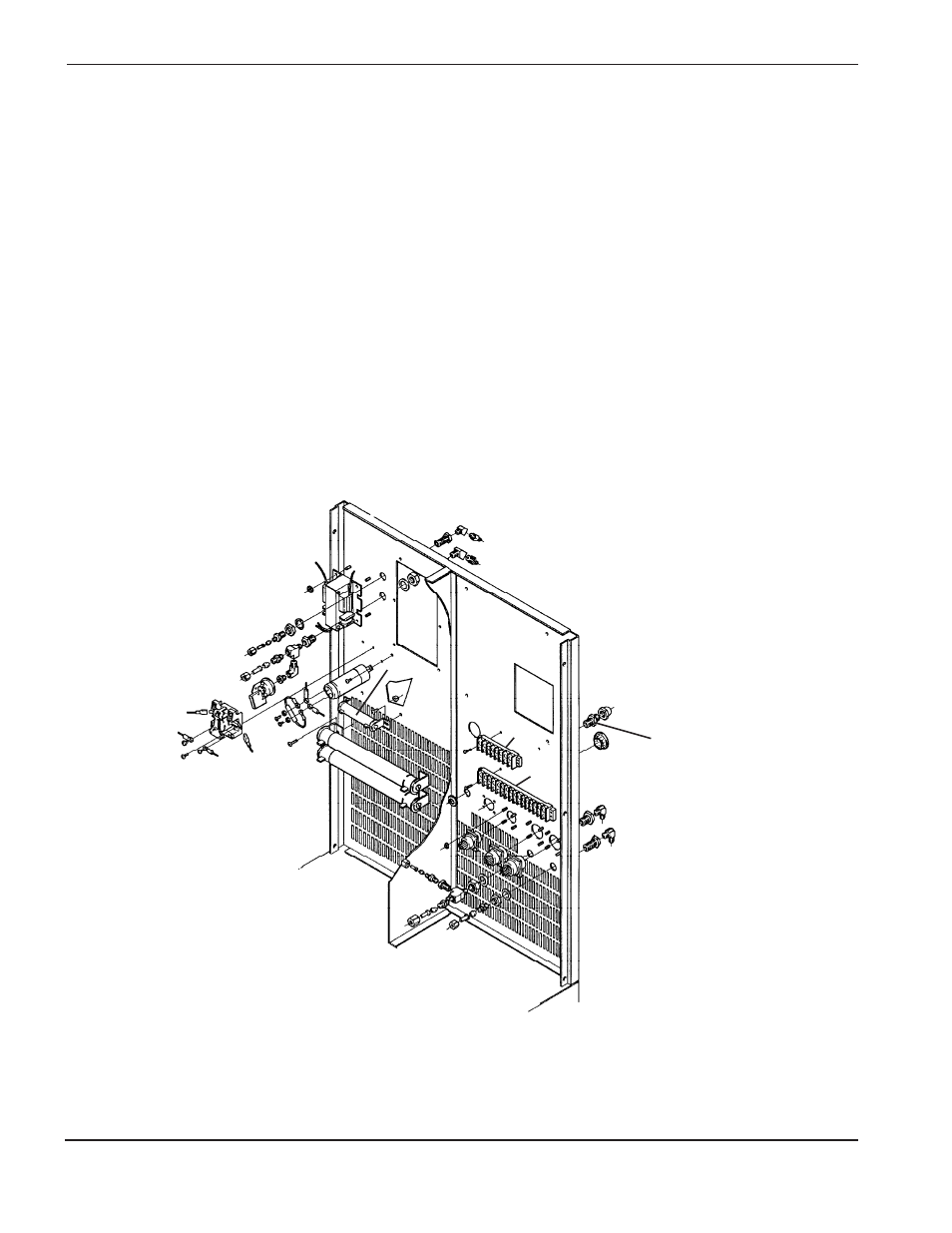

Abbildung 1b-3 Innere Rückseite der Stromquelle MAX2008
Zugentlastung
TB4
TB3
R4
