1c-2 THC-2 Betriebsanleitung
INSTALLATION – PAC-500
5/28/96
Montage des Spannungsteilers an PAC-500
Es ist sicherzustellen, daß alle Schritte des Abschnitts 1: Installation – an Schneidmaschine und Brennerheber –
zusätzlich zu nachfolgendem Ablauf zur Installation der THC-2 an PAC-500 abgeschlossen sind.

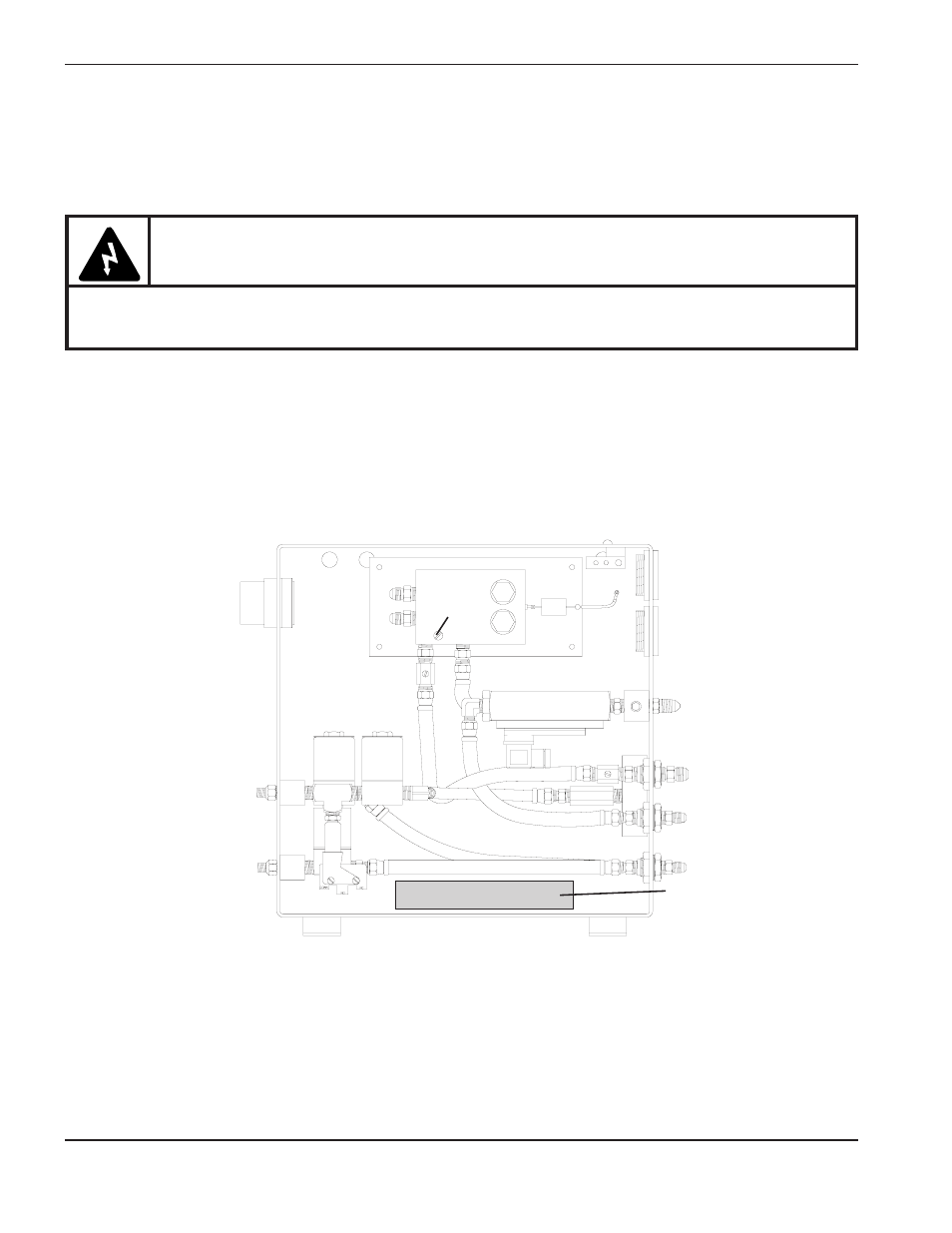

Abbildung 1c-1 Plasma-Steuerungs-Konsole PAC-500 Gas- und Wasserarmaturenteil
Etwaige Plazierung des
Spannungsteilers
34
1. Linke Tür der Plasma-Steuerungs-Konsole PAC-500 (Gas- und Wasserarmaturenteil) öffnen und
Spannungsteiler auf dem Boden der Konsole plazieren – Abb. 1c-1.
2. Weißen Draht vom Spannungsteiler an Anschluß 34, der sich auf dem Kathodenblock befindet, anbringen –
Abb. 1c-1.
WARNUNG
Der Netzunterbrecherschalter für PAC-500 muß in AUS-Stellung sein, bevor mit der Installation des
Spannungsteilers und des Verbindungskabels begonnen wird.
