5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
VORSICHT!
Zu hohe Wärmeeinstrahlung.
Zerstörung der Sensoren.
Gerät so ausrichten, dass keine direkte Sonneneinstrahlung in das
Sensorfenster fällt.
Gerät nicht in die Sonne legen.

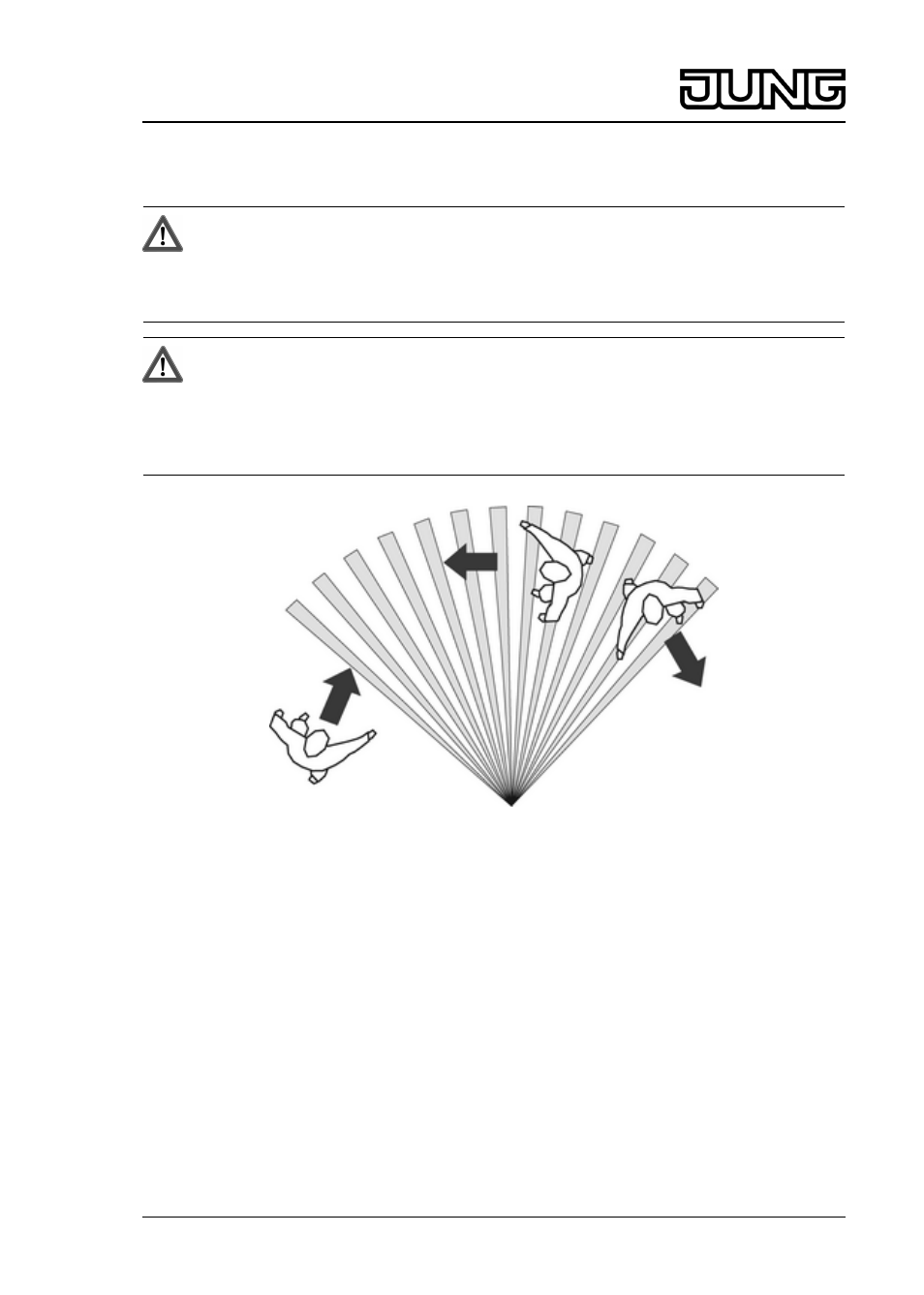

Bild 3: Montage seitlich zur Gehrichtung
Montageort auswählen
Die optimale Reichweite des Bewegungsmelders wird bei einer Montagehöhe von 2,4 m (Bild 2)
seitlich zur Gehrichtung (Bild 3) erzielt.
Die Reichweite verringert sich bei:
- Vom Bewegungsmelder aus ansteigendem Gelände
- Innengehäuse in mittlerer oder unterer Raste (Bild 6)
- Niedriger Temperaturdifferenz
- Montagehöhe niedriger als 2,4 m
- Witterungseinflüsse, z. B. Regen, Nebel oder Schnee
Die Reichweite vergrößert sich bei:
- Vom Bewegungsmelder aus abfallendem Gelände
- Hoher Temperaturdifferenz
- Montagehöhe größer als 2,4 m
o Vibrationsfreien Montageort wählen, Vibrationen können zu ungewollten Schaltungen
führen.
o Störquellen im Erfassungsbereich vermeiden. Störquellen z. B. Heizungen, Lüftung,
Klimaanlagen oder abkühlende Leuchtmittel können zu ungewollten Schaltungen führen.
