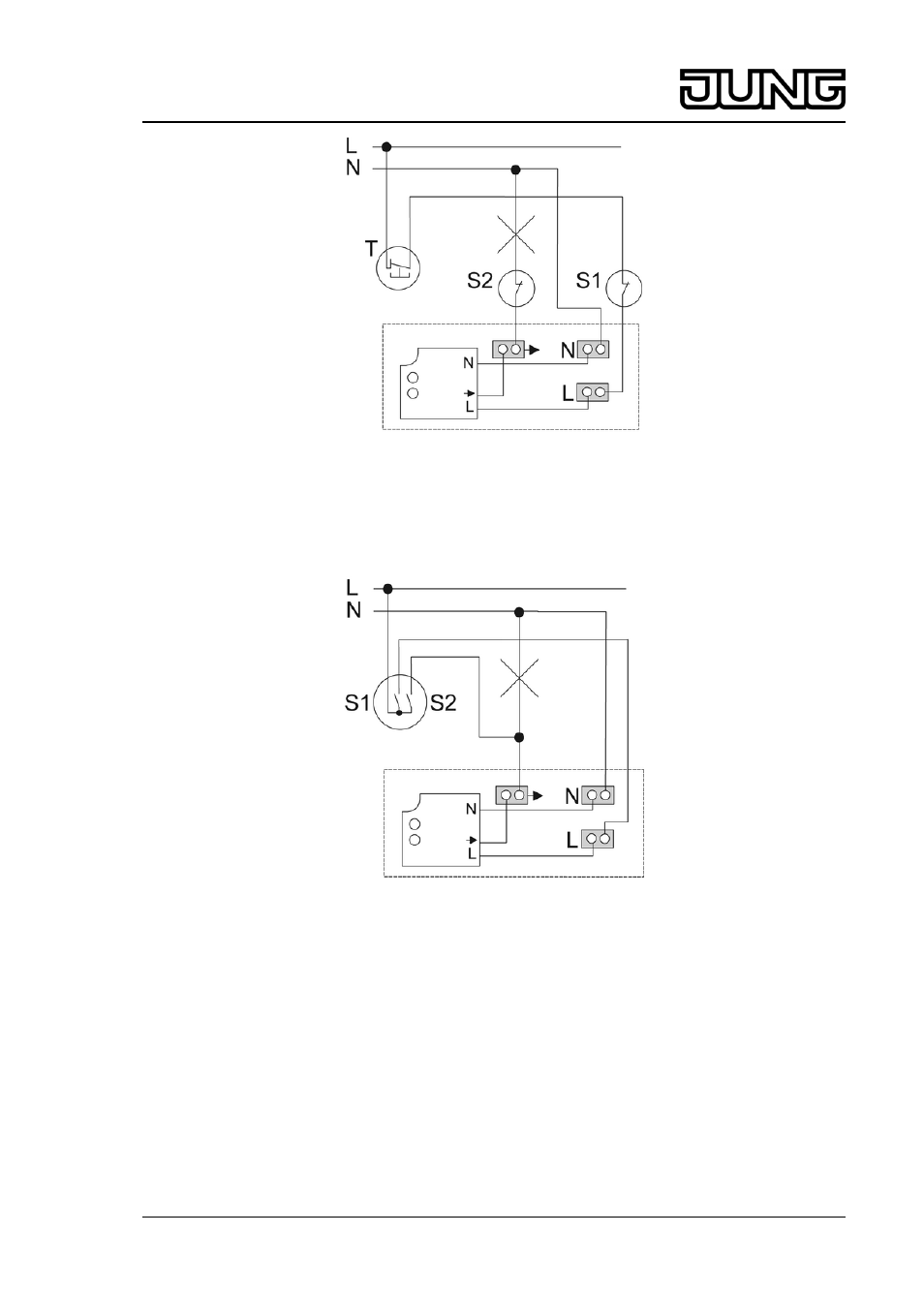

Bild 9: Anschlussplan Bewegungsmelder ausschalten
Mit Installationsschalter S1 oder S2 (Bild 9) kann der Bewegungsmelder außer Betrieb gesetzt
werden. Mit Installationsschalter S1 wird bei Wiedereinschalten ein Einschalten für die
Nachlaufzeit ausgelöst. Mit Installationsschalter S2 nicht.
Bild 10: Anschlussplan Automatik-Handbetrieb
Mit Installationsschalter S1 (Bild 10) kann der Automatikbetrieb ein- und ausgeschaltet werden.
Mit Installationsschalter S2 kann der Handbetrieb ein- und ausgeschaltet werden.
o Gehäuseoberteil unten in Gehäuserückwand einrasten, oben andrücken und mit
Zentralschraube (3) verschrauben.
6 Anhang
6.1 Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 Hz
Leistungsaufnahme
ca. 1,1 W
Umgebungstemperatur
-25 ... +55 °C
Schutzart
IP 55
Leitungsschutzschalter
max. 10 A
Montagehöhe
ca. 2,4 m
7/8
32523523
J:0082523523
10.08.2010
Automatik-Wächter 70
