Bewegungsmelder anschließen

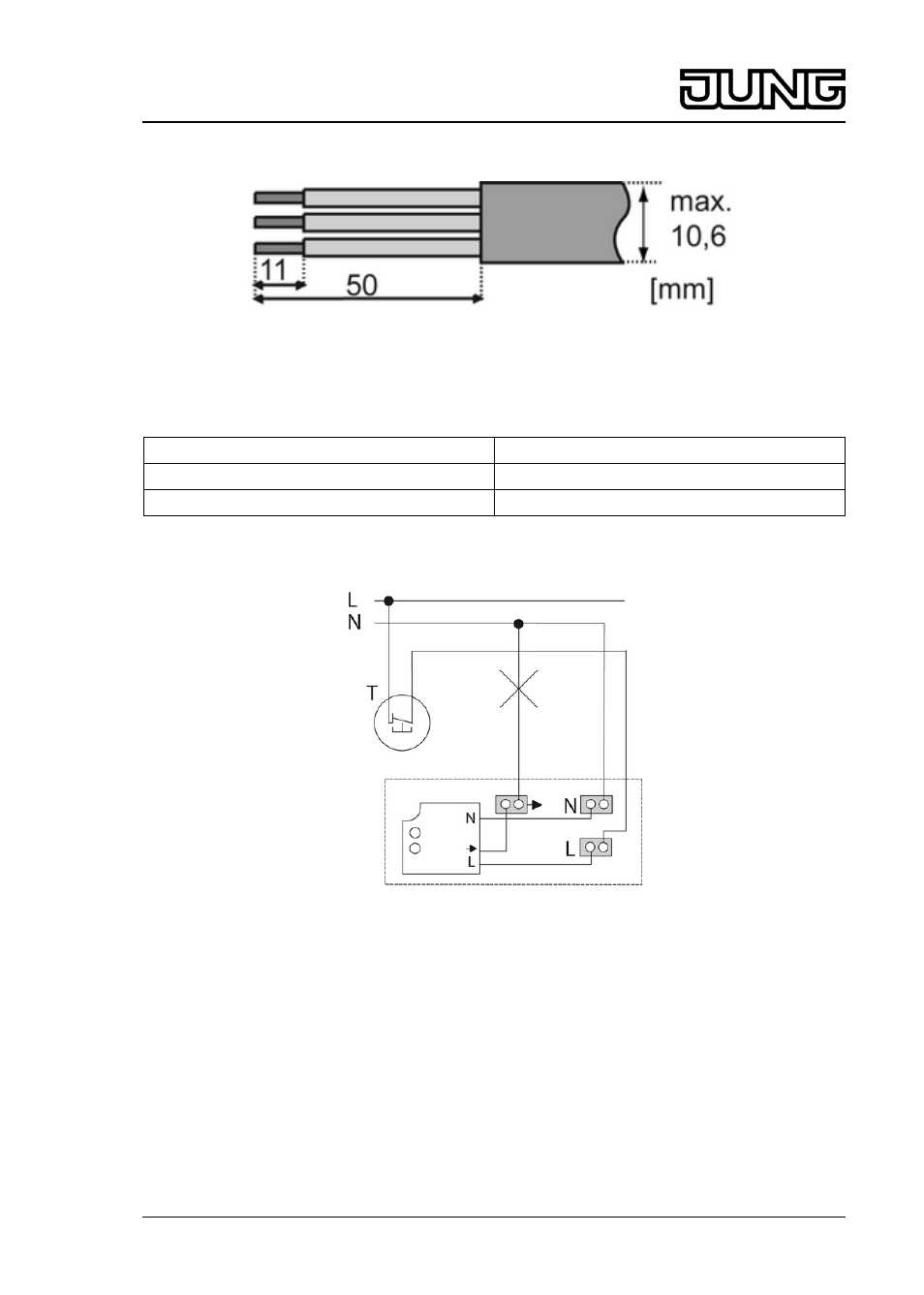

Bild 7: Anschlussleitung absetzen
Die Anschlussleitungen sind mit Steckklemmen ausgestattet. Zur sicheren Kontaktierung nur
eindrähtige Leitungen mit einem Querschnitt von maximal 2,5 mm² anschließen.
Abisolierlängen für äußeren Leitungsmantel und Basisisolierungen beachten (Bild 7).
blau, BU
N, Neutralleiter
braun, BN
8 Lampenleitung
schwarz, BK
L, Außenleiter
o Steckklemmen zur Fixierung in die Halterungen (5) des Gehäuseoberteils einstecken
(Bild 4).
Bild 8: Anschlussplan Bewegungsmelder
o Bewegungsmelder und optionalen Installationstaster T, Öffner nach Anschlussplan (Bild 8)
anschließen.
o Sollen mehrere Bewegungsmelder eine gemeinsame Last schalten, Bewegungsmelder
parallel schalten.
i Durch parallel Schalten mehrerer Bewegungsmelder erhöht sich nicht die maximale
Anschlussleistung.
