JUNG W180WW Benutzerhandbuch
Seite 3
2
1
1
1
1
1
3
2
L
N
LU
X
M
IN
1
5
10
5

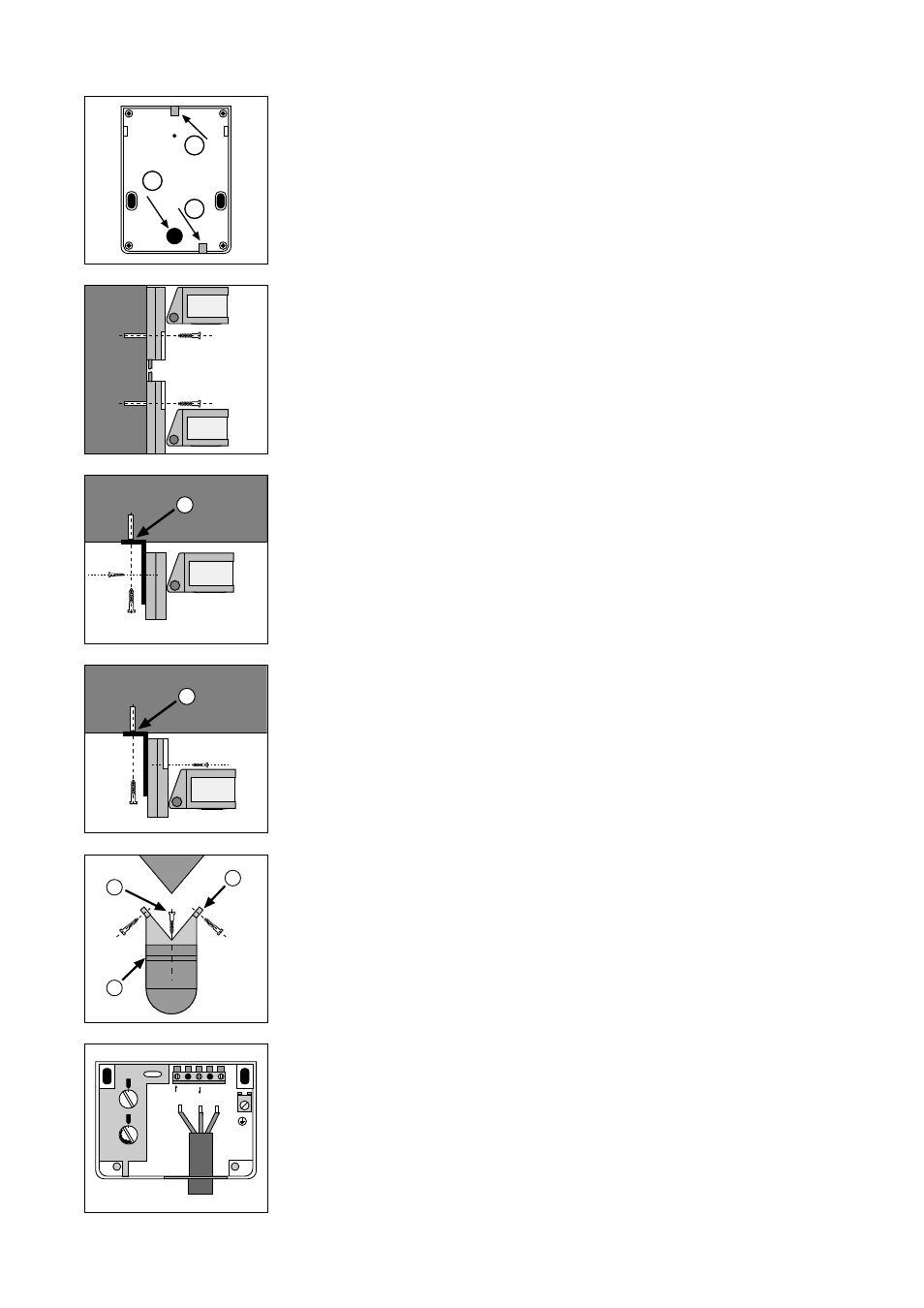

Vor der Montage untenliegendes Kondenswasserloch
ቢ öffnen.
(nicht bei Montage in staubigen Räumen).
Zur rückseitigen Leitungseinführung Gummitülle
ባ durchstoßen.
Zur Montage Anschlußdose öffnen und Gerät mit 2 Schrauben befestigen.
Bei ungeschützter Montage empfehlen wir die Leitungseinführung von unten.
Bei Leitungszuführung von oben Gerät um 180° drehen und Sensorkopf wieder in die Ausgangslage
schwenken.
Zur Montage unter Decken, separates Zubehörteil "Montagewinkel"
ቢ einsetzen. Montagewinkel
mit 2 Schrauben an der Decke befestigen und Wächter mit Zentralschraube rückseitig verschrauben.
Soll bei Verwendung des Montagewinkels
ቢ die Zuleitung von oben erfolgen, Wächter-Anschluß-
gehäuse 180° drehen und durch 2 Schrauben mit dem Montagewinkel verbinden.
Zur Montage an Hausecken, Zubehörteil "Eckstück"
ባ einsetzen (Sonderzubehör).
Wächter-Anschlußgehäuse
ቢ mit Eckstück ባ durch Zentralschraube ቤ verbinden, dann Eckstück
mit 2 Schrauben an Hausecke montieren.
Leitung einführen und lt. Schaltplan anschließen.
Zum Durchschleifen eines Leiters liegt dem Gerät eine Verbindungsklemme bei.
