JUNG W180WW Benutzerhandbuch
Seite 5
L
N
L
N
T
N
L
L
N
T
N
L
S1
S2
LU
X
M
IN
1
5
10
5

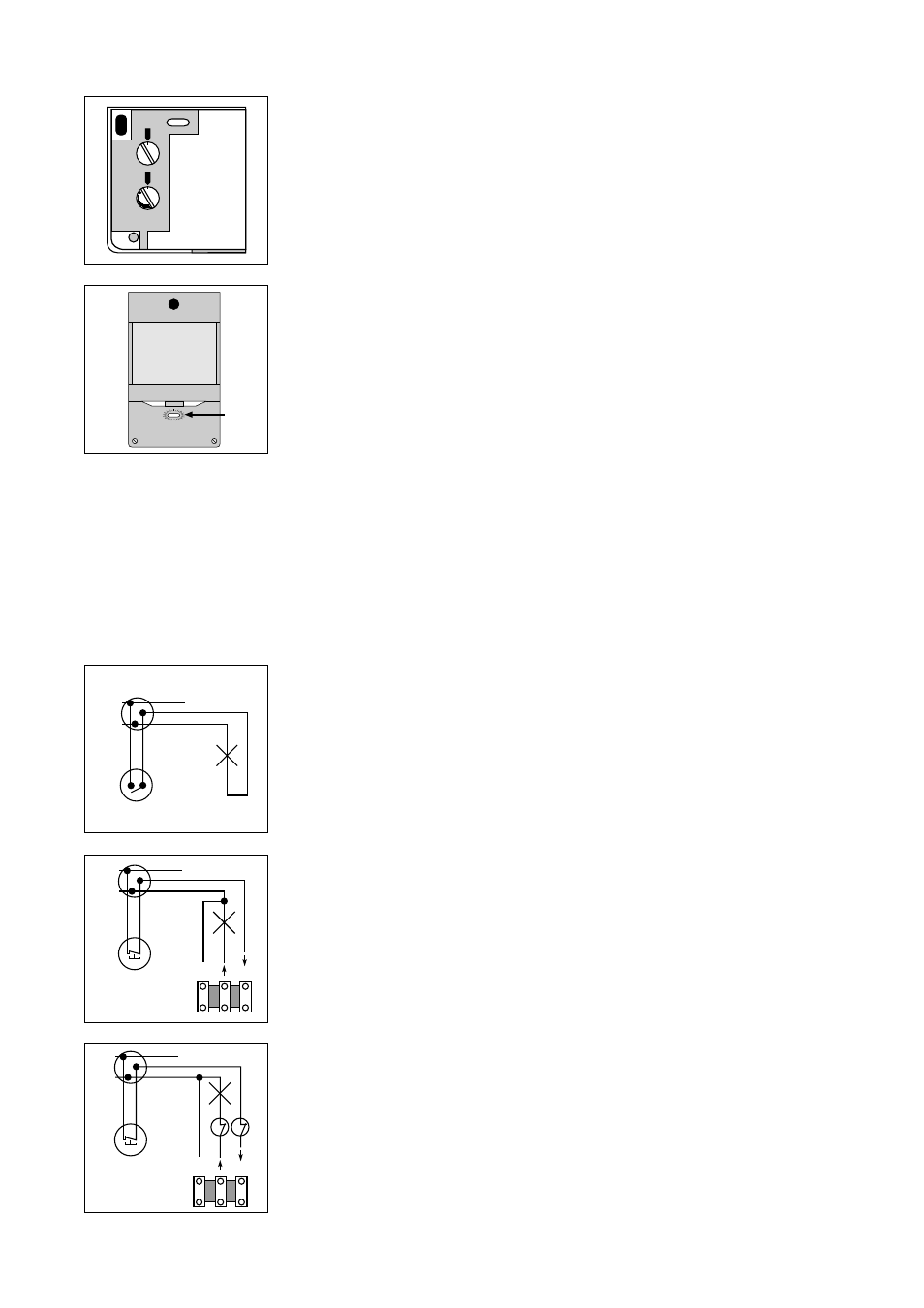

Funktionstest
durch Abschreiten des Erfassungsbereichs.
Zum Funktionstest müssen Aufsteck- und Abdeckblende (nur 240°) entfernt oder auf gewünschten
Erfassungswinkel ausgeschnitten sein.
Für Funktionstest wählen:
Zeiteinstellung ..................ca. 4 Sek.
Helligkeitseinstellung........Tagbetrieb
(siehe Abbildung)
Die optische Anzeige signalisiert das Schalten des Bewegungsmelders.
Hinweis:
Hat der Wächter abgeschaltet, muß bis zu einer neuen Einschaltung eine Verzögerungszeit von
3 Sek. abgewartet werden.
Durch Einschalten der Netzversorgung wird ein Schaltvorgang des Wächters ausgelöst.
Ist das unerwünscht, zusätzlichen Schalter gemäß unterem Schaltbild installieren.
Schaltbilder
Vorhandene Installation
Anschluß des Wächters:
Vorhandenen Schalter "S" durch Taster "T" ( Öffner ) ersetzen.
Betätigung des Tasters für mindestens 1 Sekunde löst Schaltvorgang des Wächters aus.
Ausschalten des Wächters:
Mit Schalter S1 oder Schalter S2 ist der Wächter außer Betrieb zu setzen.
Schalter S1 löst bei Wiedereinschalten des Wächters einen Schaltvorgang aus, Schalter S2 nicht.
