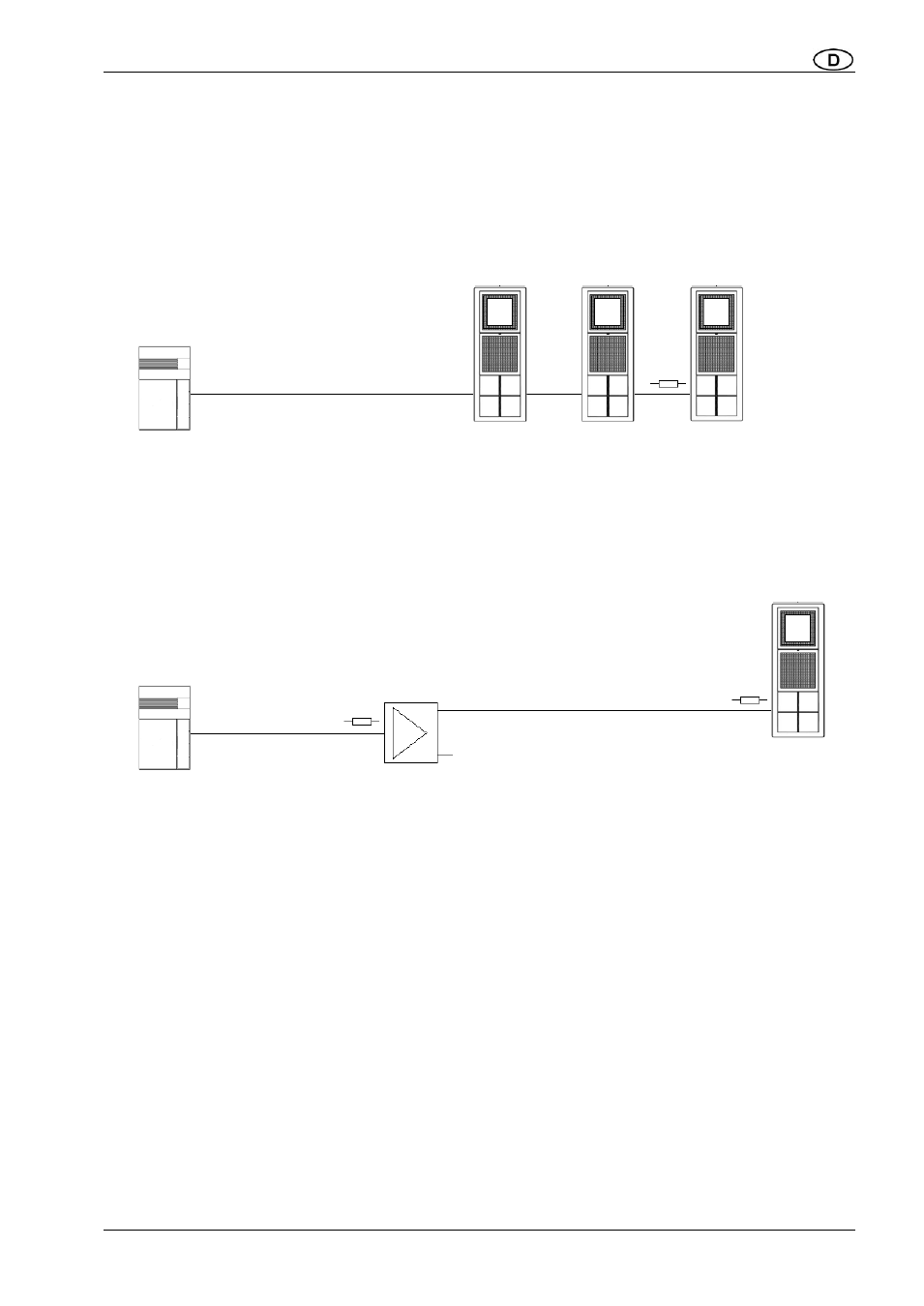

Ohne Verteiler
Die Videoadern können ohne zusätzliche Komponenten in einem Strang geführt werden.
Am Strangende ist der Abschlusswiderstand zu setzen.
Videoverteiler als Verstärker
Die Videoverteiler können als Verstärker verwendet werden. So sind lange Leitungswege
oder schlechte Kabelqualitäten auszugleichen.
Der Weg bis zum Videoverteiler ist ein eigener Strang, also ist am Eingang des Verteilers
ein Abschlusswiderstand zu setzen. Der Ausgang des Verteilers ist der Anfang eines neu-
en Strangs, der wieder an seinem Ende mit einem Abschlusswiderstand zu versehen ist.
Die Videoverteiler bieten alle einen einstellbaren Verstärkungsausgleich (Helligkeit), die
REG-Varianten zusätzlich noch einen einstellbaren Frequenzausgleich (Kontrast).
Mehrere Verteiler können hintereinander geschaltet werden. So können auch längere
Strecken überbrückt werden.
Die Videoverteiler sind mit bis zu 4 Ausgängen verfügbar.
Darüber hinaus sind alle Kombinationen möglich. In jedem Strang sind selbstverständlich
auch wieder bis zu 8 Innenstationen möglich.
