8
Montage und Installation
Allgemeines

Montage in 2 oder 3 Unterputz-Gerätedosen nach DIN 49 073 wird empfohlen.
Zu hohes Anzugsmoment der Befestigungsschrauben am Tragring vermeiden, um eine Beschädigung des Gerätes
zu verhindern. Die Tragringe dürfen nur auf ebene Untergründe montiert werden.
Tragring nicht übertapezieren
oder überstreichen.

Kabeltyp: Fernmeldeleitung J-Y (St) Y mit paarweise verdrillten Adern. Der übliche
Durchmesser ist 0,6 mm oder 0,8 mm.

Anschluss: 6-Drahtbetrieb, siehe Schaltungsbeispiel.

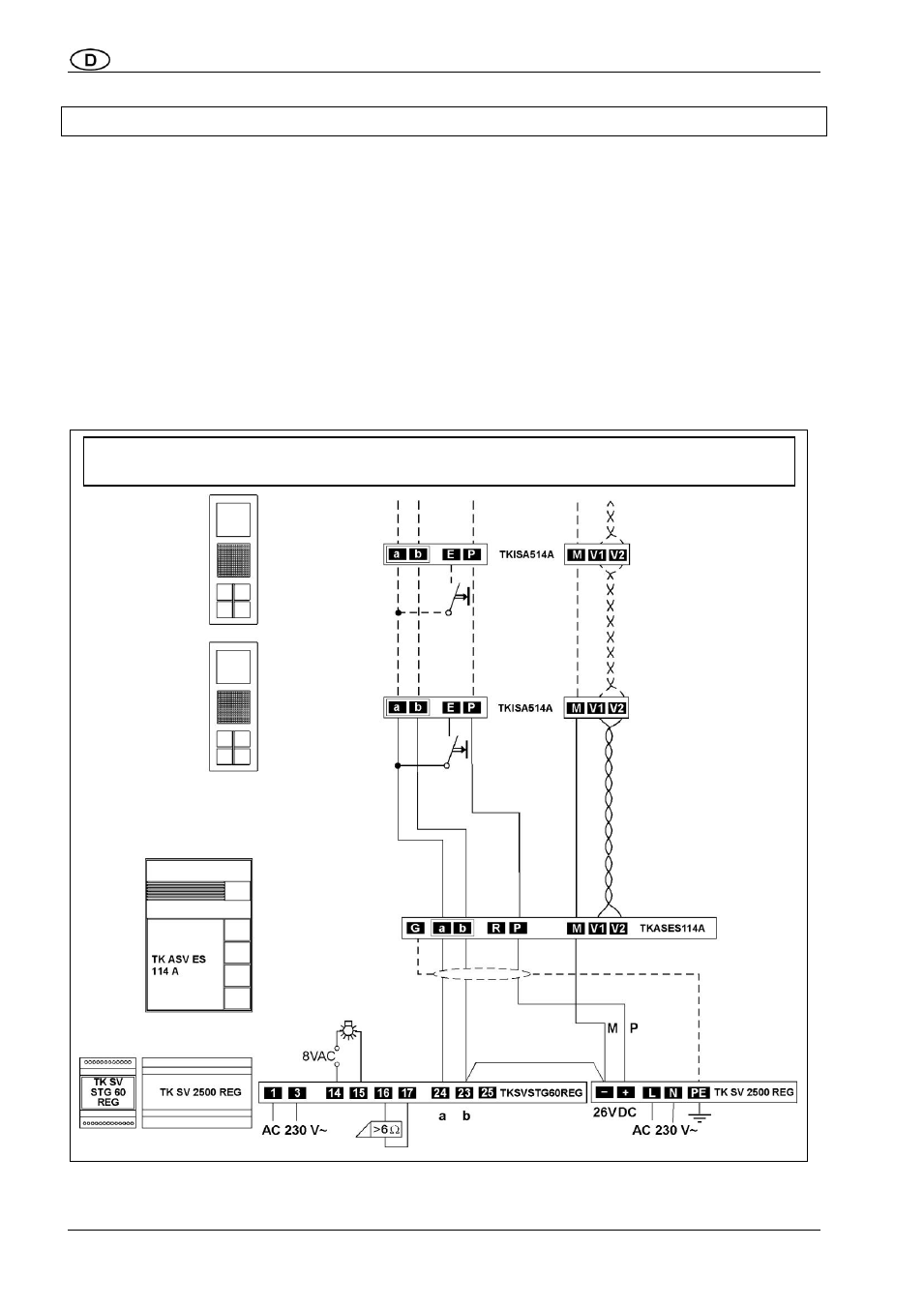

Schaltungsbeispiel (6-Drahtbetrieb)
Bei Verwendung von TK SV STG 60 REG und TK SV 2500 REG können 10 Innenstationen
angeschlossen werden. Maximalen Ausgangsstrom beachten!
