9

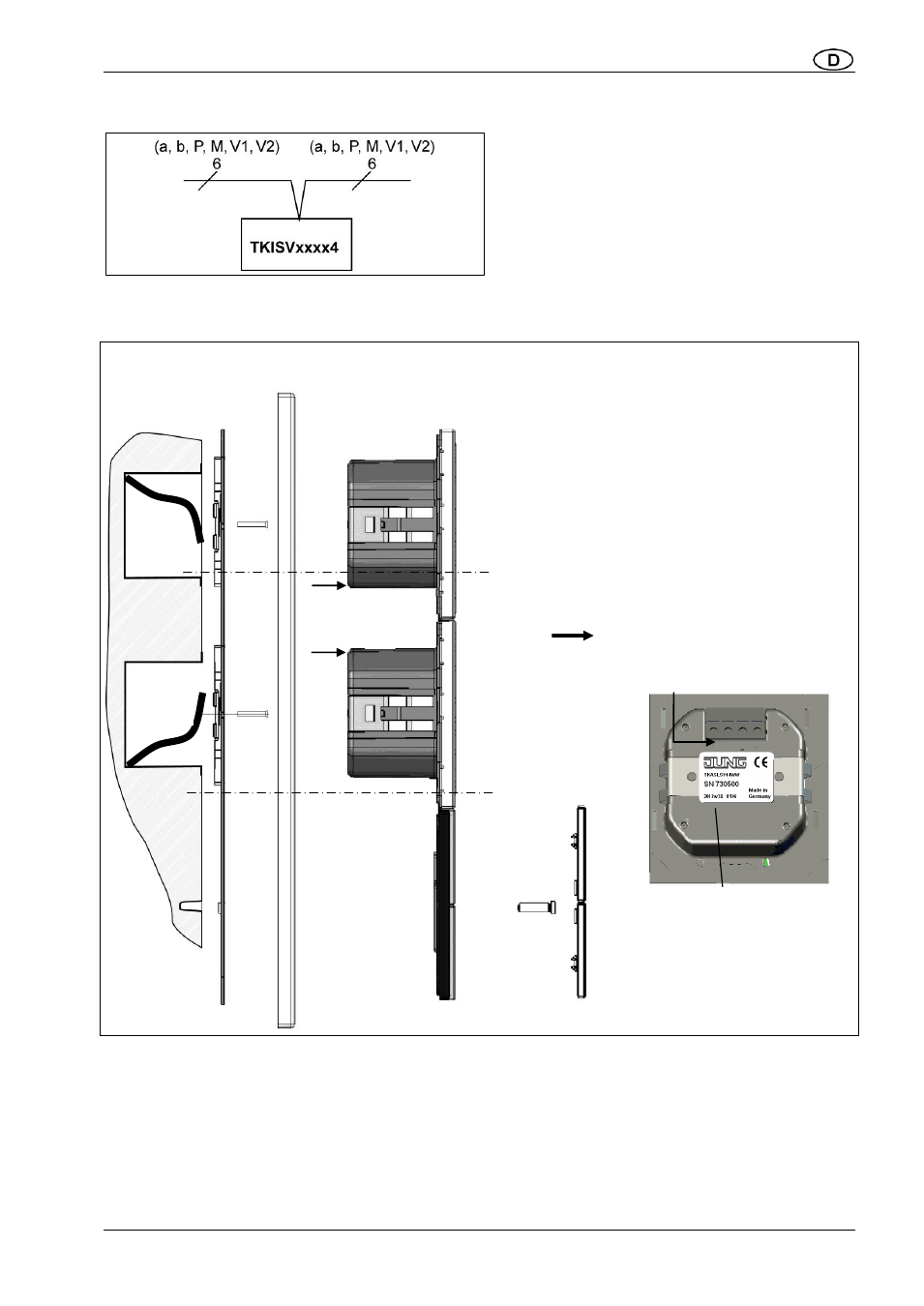

Anschlussplan
Montieren
1 Tragring,
2 Dosenschrauben,
3 Rahmen,
4 Schraubklemme A B E P,
5 Schraubklemme M V1 V2
6 Elektronik- und
Videomodul,
7 Kunststoffschrauben,
8 Tasten
Geräteeinheit
(Rückansicht)

Setzen Sie die Unterputz-Gerätedosen nach DIN 49 073 in der Wand.

Bei Montage auf nur zwei UP-Dosen müssen die Kunststoffschrauben (7) in der Wand
versenkt werden, z. B. mit Bohrung ø 6 x10 mm. Verwenden Sie den Tragring als
Schablone.

Befestigen Sie den Tragring (1) mit den beiden mitgelieferten Dosenschrauben (2) auf
den Gerätedosen.
3
1
4
6
Geräte-
dose
Beschriftung für
Anschlussklemme
8
7
Kombi-Etikett mit
Seriennummer des
Gerätes
2
Geräte-
dose
5
