Tabelle 1: Schleifenwiderstände
Leitungslänge a-b/ M-P
in m
Leitungsdurchmesser
0,6 mm
0,8 mm
Schleifenwiderstand
in Ω
10
1,22
0,69
20
2,45
1,38
30
3,67
2,07
40
4,90
2,76
50
6,12
3,44
60
7,35
4,13
70
4,82
80
5,51
90
6,20
100
6,89

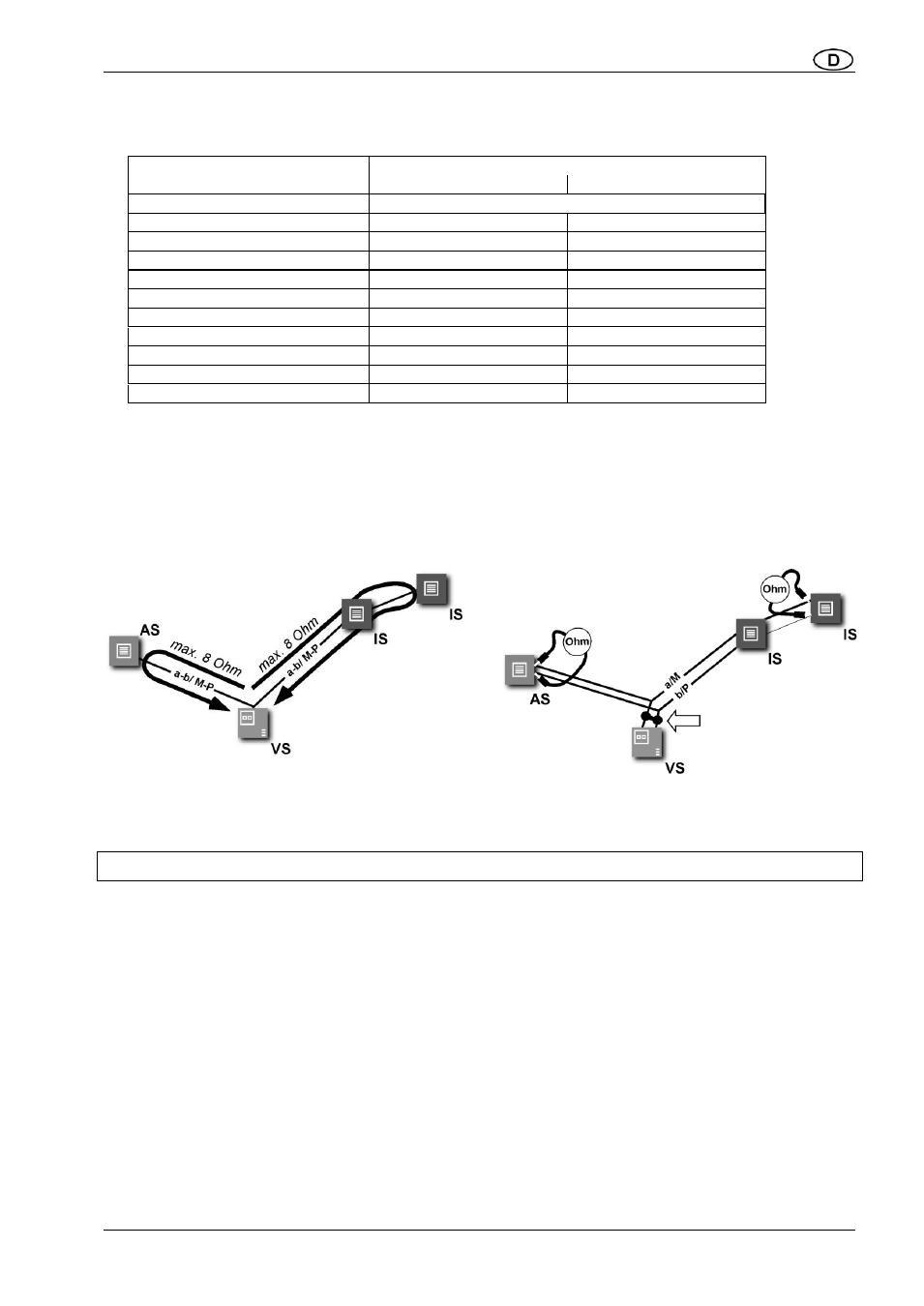

Schleifenwiderstand Prinzip
Schleifenwiderstand Messung
Regel:
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als
8 Ohm
vom Versorgungs- und Steuerge-
rät (VS) entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht
und können angeschlossen bleiben.
8 Ohm:
ca. 65 m Abstand AS-VS bei 0,6 mm Durchmesser
ca. 115 m Abstand AS-VS bei 0,8 mm Durchmesser
Technische Daten
Versorgungsspannung:
+24 V DC ± 8 % (Versorgungs- und Steuergerät)
24 V (a-b) / 26 V (P-b) in Ruhe
Eingangsstrom 3-Draht
I(a) = 0,1 mA, I(P) = 12
mA in Ruhe
Max. Eingangsstrom: I(Pmax) = 250 mA
Schutzklasse:
III
Zulässige Umgebungstemperatur:
0 °C bis 40 °C
Betriebsfeuchte:
0 bis 93 % r. h., keine Betauung
Montagehöhe:
Empfehlung 1,50 m
Monitor:
TFT-Farbdisplay, 240 x 320 Pixel Auflösung
Bildschirmdiagonale:
7,2 cm
a,b hier
kurzschließen
