Seite 19
19
MONTA E
Folgende Arbeitsschritte sind bei der Montage der Funk-Alarmzentrale zu berücksichtigen:
1.
Montageort der Funk-Alarmzentrale festlegen. Um eine optimale Bedienbarkeit der
Tastatur und eine Ablesbarkeit des Displays zu gewährleisten, empfiehlt sich eine
Montage in Augenhöhe des Betreibers.
2.
Installationsklappe an der Unterseite aufschrauben und Klappe vorsichtig nach
schräg oben abnehmen und ablegen.
3.
Bohrungslöcher mittels beiliegender Bohrschablone anzeichnen.
4.
Am vorgesehenen Montageort Befestigungslöcher (Ø 6mm) bohren und die im Bei-
pack liegenden Dübel einsetzen.
5.
Das Rückteil der Funk-Alarmzentrale mit den im Beipack liegenden Schrauben
montieren (Schraubenabstand 7 mm).
6.
Verkabelung an die Anschlußklemmen auflegen.
ANSCHLUSSBELE UN DER ANSCHLUSSKLEMME P10

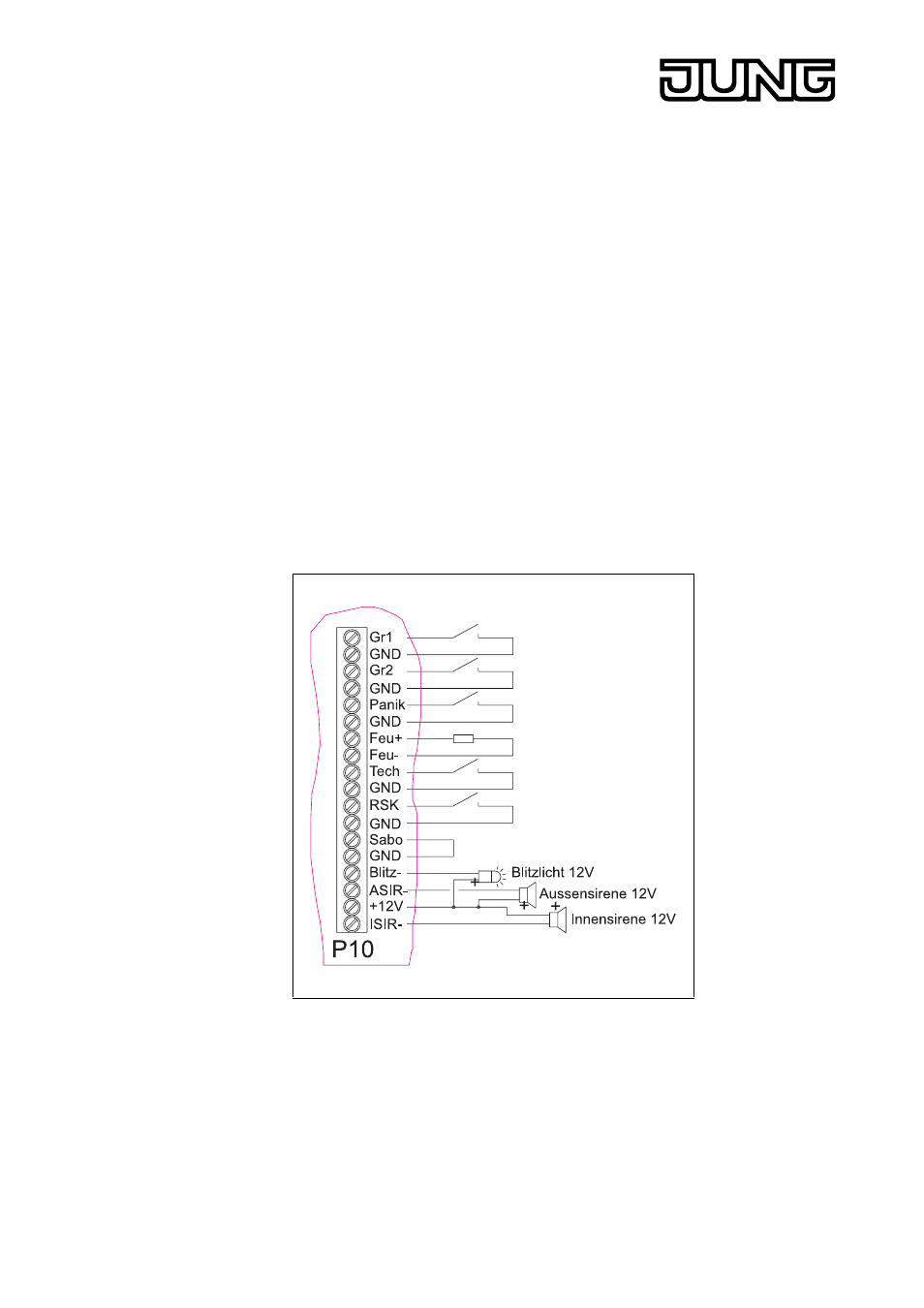

Bild 2: Anschlußbelegung der Anschlußklemme P10
r1
Die Melder der Gruppe Extern / Gruppe 1 dienen der Überwachung der Außenhaut
(Fenster, Türen).
Der Betreiber ist abwesend und schaltet das Funk-Alarmsystem extern scharf.
Typischer Melder der Gruppe Extern / Gruppe 1 ist der Funk-Magnetkontakt.
Im Menüpunkt 11 „VERDR.GRUPPEN“ läßt sich der Eingang als Öffner oder Schließer
programmieren.
Gr2
Die Melder der Gruppe Intern / Gruppe 2 dienen der Überwachung des Innenraums.
Der Betreiber ist anwesend und schaltet das Funk-Alarmsystem intern scharf.
Typischer Melder der Gruppe Intern / Gruppe 2 ist der Funk-Bewegungsmelder.
Im Menüpunkt 11 „VERDR.GRUPPEN“ läßt sich der Eingang als Öffner oder Schließer
