3. Bohrungslöcher anzeichnen.
4. Befestigungslöcher (Ø 6mm) bohren und die im Beipack liegenden Dübel einsetzen.
5. Rückteil mit den beiliegenden Schrauben montieren.
7. Verkabelung an die Anschlußklemmen auflegen.
8. Das Flachbandkabel des Gehäusevorderteil wieder mit der Steckverbindung des Gehäu-
serückteil verbinden. Es ist hierbei auf die korrekte Positionierung zu achten.

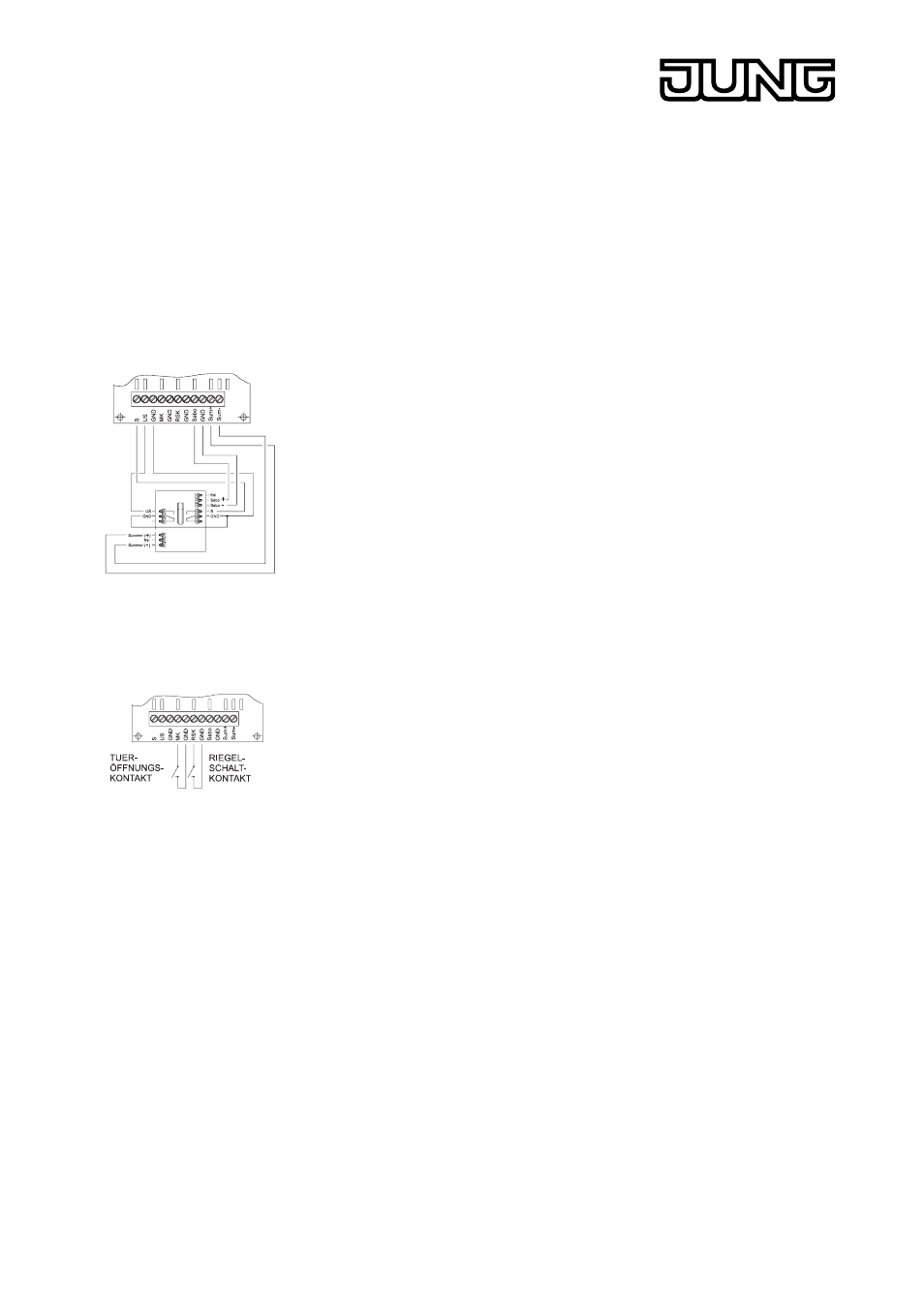

BILD 11: Anschluß des Schlüssel-
schalters an das Funk-Türmodul
BILD 12: Anschluß von Magnet- und
Riegelschaltkontakt
ANSCHLUSS DES SCHLÜSSELSCHALTERS AN DAS FUNK-TÜRMODUL:
S
Schaltet das System extern scharf, wenn der Eingang gegen Masse ( ND, OV) ge-
schaltet wird.
US
Schaltet das System unscharf, wenn der Eingang gegen Masse ( ND, OV) geschal-
tet wird.
ND
Masse (OV)
SUM + Plus-Ausgang zur Anschaltung des Quittiersummers im Schlüsselschalter.
SUM -
Minus-Ausgang zu Anschaltung des Quittiersummers im Schlüsselschalter.
ANSCHLUSS VON MAGNET / RIEGELSCHALTKONTAKT AN DAS FUNK-TÜRMODUL
MK
Eingang zum Anschluß eines verdrahteten Magnetkontaktes. Schaltet den Eingang
gegen GND (OV) wird die Tür von der Funk-Alarmzentrale als geschlossen ausgewertet.
Wird der Eingang nicht beschaltet, ist der Anschluß MK mit GND zu brücken, damit das
Türmodul die Tür als geschlossen auswertet.
RSK Eingang zum Anschluß eines Riegelschaltkontaktes. Schaltet der Eingang gegen GND
(OV) wird die Tür von der Funk-Alarmzentrale als verschlossen ausgewertet. Wird der
Eingang nicht beschaltet, ist der Anschluß RSK mit GND zu brücken, damit das Funk-
Türmodul die Tür als geschlossen auswertet.
Sabo Eingang zum Anschluß eines Sabotagekontaktes. Schaltet der Eingang gegen Masse
(GND, OV), erfolgt eine Sabotagemeldung zur Funk-Alarmzentrale.
Wird der Eingang nicht beschaltet, ist der Anschluß Sabo mit Masse (GND, OV) zu brük-
ken, damit das Funk-Türmodul die Sabotage als geschlossen auswertet.
