JUNG FUS4000 - Handbuch (Seite 40)

40
2.7 Magnetkontakt

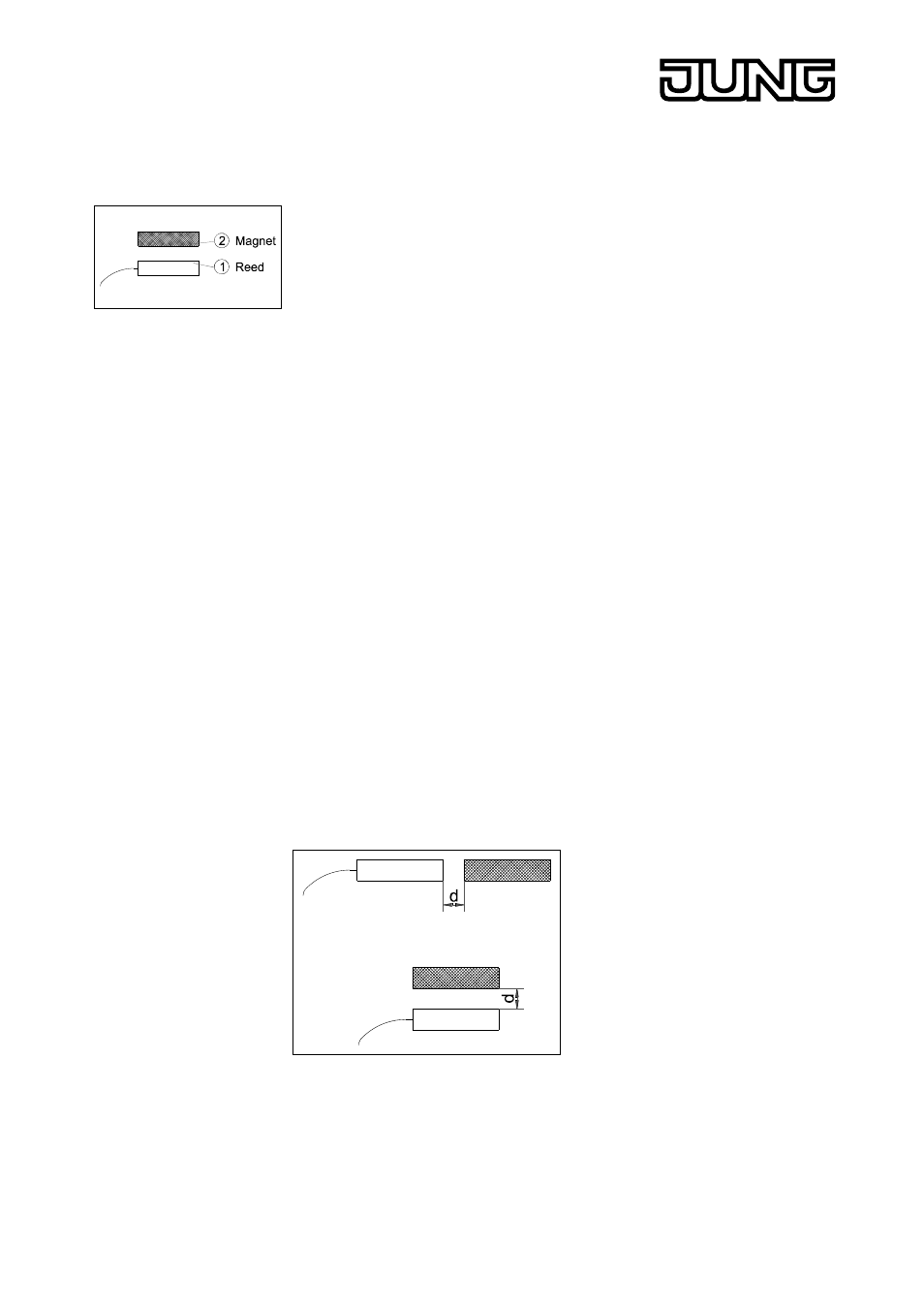

Bild 21: Magnetkontakt
FUNKTION
Der Magnetkontakt dient der Öffnungsüberwachung von Türen und Fenstern.
Der Magnetkontakt besteht aus einem Reedkontakt • und einem Magnet •.
WICHTI E HINWEISE ZUM MONTA EORT
Magnetkontakte können je nach Gegebenheit als Einbau- oder Aufbauversion montiert wer-
den, weshalb bei der Planung auch die Materiealien der zu sichernden Objekte zu berück-
sichtigen sind.
Einbauversion:
Bei Holzfenstern und Türen besteht die Möglichkeit den Magnet- und Reedkontakt einzulas-
sen um diesen vor Zugriff zu schützen und optisch zu verbergen.
Bei der Fenstermontage wird der Dauermagnet im Flügel und der Reed-Kontakt im Rahmen
angebracht. Bei der Türmontage wird der Dauermagnet in der Tür und der Reed-Kontakt im
Türrahmen montiert.
Aufbauversion:
Wenn es die Einbausituation nicht anders zuläßt, besteht die Möglichkeit den Dauermagneten
und den Reed-Kontakt auf den Tür- oder Fensterrahmen zu montieren.
Aufbau-Reedkontakte müssen in jedem Fall angeschraubt werden, da bei einer Klebung die
Gefahr besteht, daß sich diese bedingt durch Umwelteinflüsse löst und letztendlich zu einem
Fehlalarm führt.
Bei Kunststoffenstern ist darauf zu achten, daß die Befestigungsschrauben nicht bis in den
Matallkern eingedreht werden, da sonst das Magnetfeld des Dauermagneten beeinflußt wird
und es innerhalb kürzester Zeit zu einer mangelhaften Funktion des Reedkontaktes kommt.
MONTA E
Bild 22: Richtige Einbaulage der Magnetkontakte
