JUNG FUS4000 Benutzerhandbuch
Seite 24
24

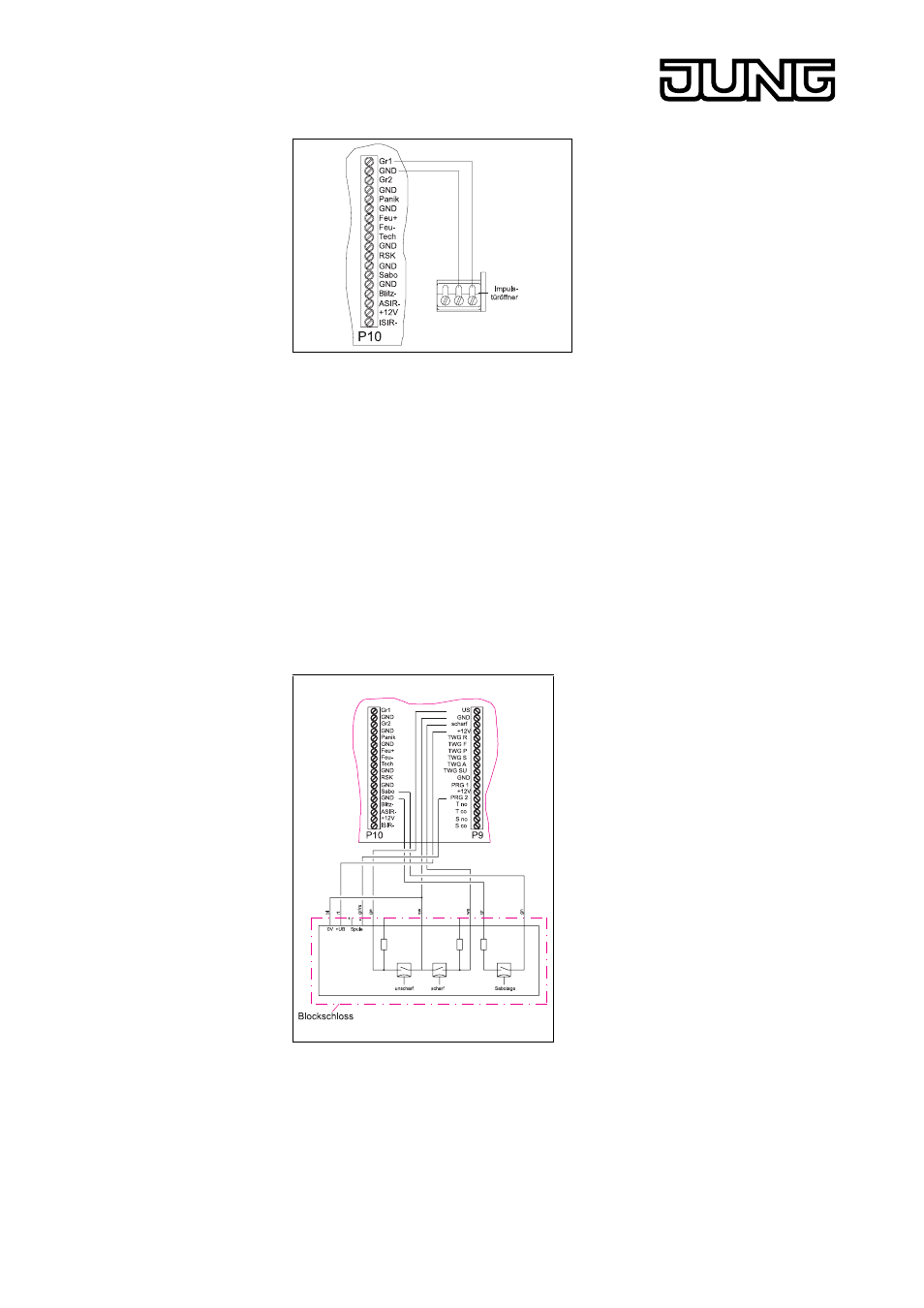

BILD 6: Anschluß des Öffnungskontaktes
ANSCHLUSS EINES BLOCKSCHLOSSES AN DIE FUNK-ALARMZENTRALE
Folgendes Bild 7 zeigt die Verdrahtung eines Blockschlosses (Typ. 22150/22151 der Firma
EFF-EFF) an die Anschlußklemmen. Der Programm-Ausgang ist auf SPULE zu programmieren
.
Bei Anschluß des Blockschlosses an den Programm-Ausgang (PRG 1/PRG 2) steht dieser für
keine andere Funktion mehr zur Verfügung.
In dem Blockschloß ist zur Sabotageüberwachung ein 12kOhm Widerstand integriert.
Da die werkseitige Sabotageüberwachung der Zentrale auf 0Ohm eingestellt ist, ist die Brük-
ke zwischen dem Anschluß „Sabo“ und „GND“ zu entfernen. Weiterhin ist im Menüpunkt
„Sabo Ändern“ . der Wert von 0Ohm auf 12kOhm umzuprogrammieren.
Eine ausführliche Einbau- und Montageanleitung liegt der Verpackung des Blockschlosses
bei.
Bild 7: Anschlußbeispiel eines Blockschlosses an die Funk-Alarmzentrale
