ANSCHLUSSBELE UN DER ANSCHLUSSKLEMME P9

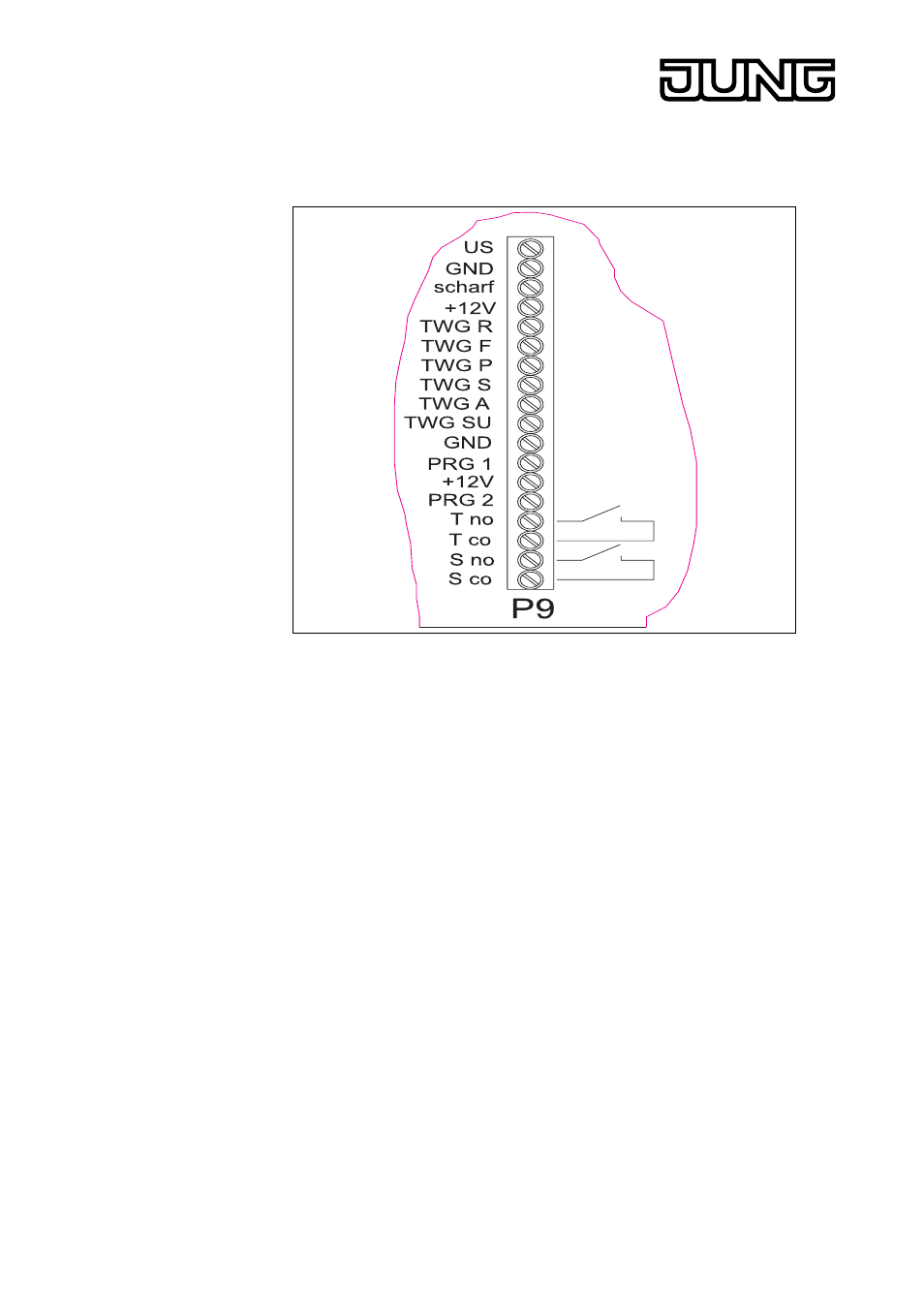

Bild 3: Anschlußbelegung der Anschlußklemme P9
US
Eingang zum unscharf schalten der Funk-Alarmzentrale. An den Eingang wird der
Unscharf-Anschluß eines Schlüsselschalters, Riegelschaltschlosses oder Block-
schlosses angeschlossen.
Impulsdauer: > 200 ms
GND
Masseanschluß (OV)
Scharf
Eingang zum Scharfschalten der Funk-Alarmzentrale über einen angeschlossenen
Schlüsselschalter, Riegelschaltschloß oder Blockschloß.
Impulsdauer: > 200 ms
+12V
Plus 12V Versorgung eines anzuschließenden Gerätes wie z.B. ein verkabeltes Te-
lefonwählgerät, Blockschloß usw.
Maximale Stromentnahme I = 150 mA.
TWG R
Rückmelde-Eingang eines angeschlossenen Fremd-Wählgerätes. Bewirkt eine
alternative Alarmgebung über die Außensirene, wenn der Eingang aktiviert wird.
TWG F
Feuer-Ausgang Telefonwählgerät.
Wird unabhängig vom Anlagenzustand bei Feuer angesteuert.
TWG P
Überfall-Ausgang Telefonwählgerät.
