2.3 Funk-Türmodul
FUNKTION
Das Funk-Türmodul erlaubt eine drahtlose Scharf- / Unscharfschaltung ohne zusätzliche
Netzversorgung.
INSTALLATION DES FUNK-TÜRMODUL

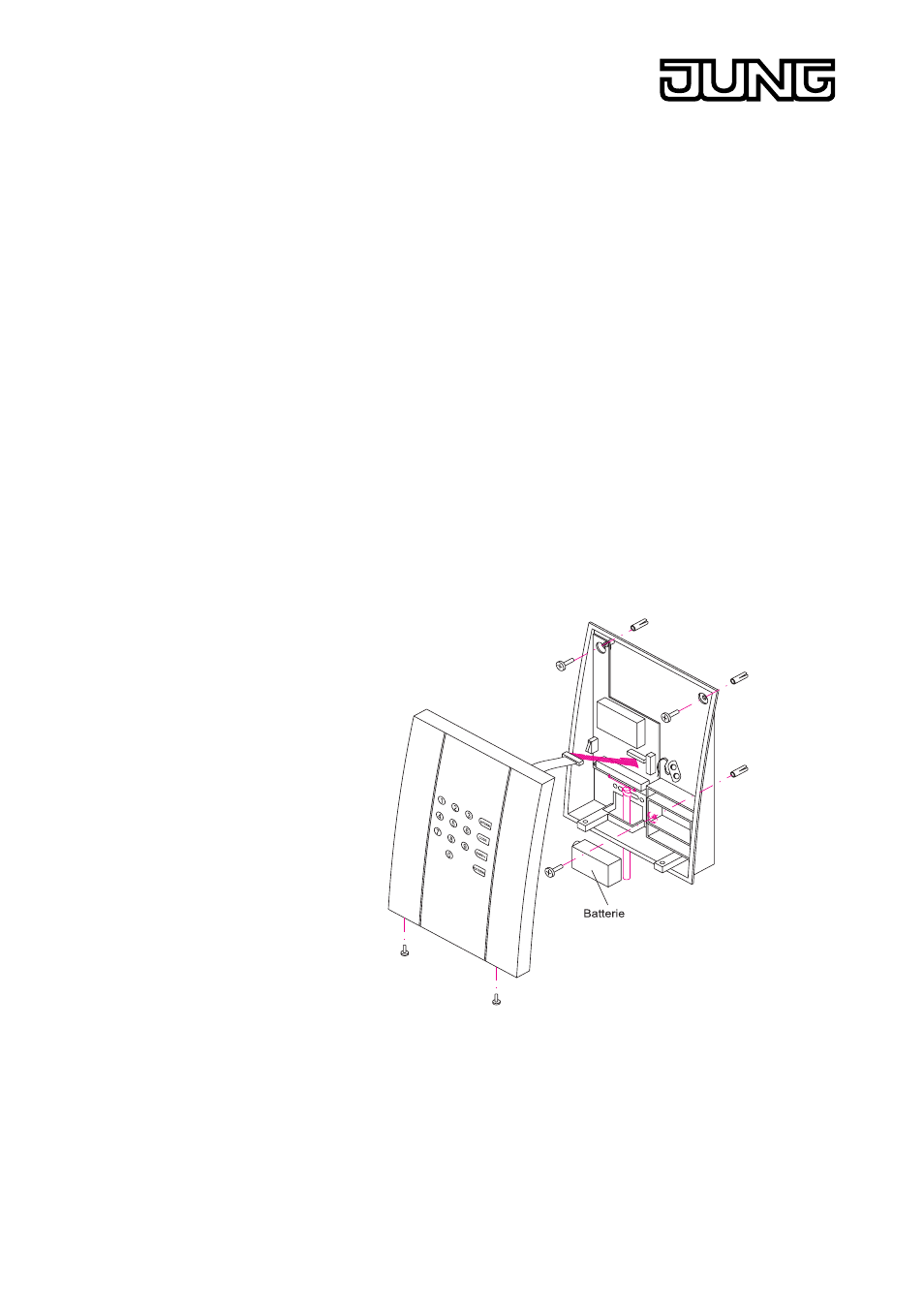

Das Funk-Türmodul besteht aus einem Vorder- und einem Rückteil die über 2 Gehäuse-
schrauben miteinander verschraubt sind.
Im Gehäuserückteil befindet sich eine Anschlußplatine mit
der Auswerteelektronik, dem Quittiersummer, den Anschlußklemmen, sowie die netzunab-
hängige Energieversorgung bestehend aus einer 9V Lithium-Batterie.
Zur Funk-Kommunikation mit der Funk-Alarmzentrale steht ein Sender zu Verfügung.
Über das Flachbandkabel sind das Gehäuseoberteil, in dem die Tastatur integriert ist, mit dem
Gehäuserückteil miteinander verbunden.
An das Funk-Türmodul kann ein Magnetkontakt zur Öffnungsüberwachung, ein Riegelschalt-
kontakt zur Verschlußüberwachung und ein Schlüsselschalter / Riegelschaltschloß ange-
schlossen werden. Zusätzlich steht ein überwachter Sabotageeingang, sowie ein Ausgang zur
Ansteuerung eines externen Piezosummers zur Verfügung.
Das Gehäuse ist über einen Deckelschalter gegen unbefugtes Öffnen überwacht.
MONTA EORT:
Das Funk-Türmtodul ist im Innenraum, im Bereich der Zutrittstür zu installieren.
MONTAGE:
Folgende Arbeitsschritte sind bei der Montage durchzuführen:
1. Montageort festlegen. Empfohlene Montagehöheca. 1,40 m.
2. Vorder- und Rückteil voneinander trennen und das Flachbandkabel abziehen.
