ANSCHLUSS DES SCHLÜSSELSCHALTERS AN DAS FUNK-TÜRMODUL:
Die Verdrahtung ist entsprechend dem Anschlußbild durchzuführen.
Summer
Summer
( + )
(–)

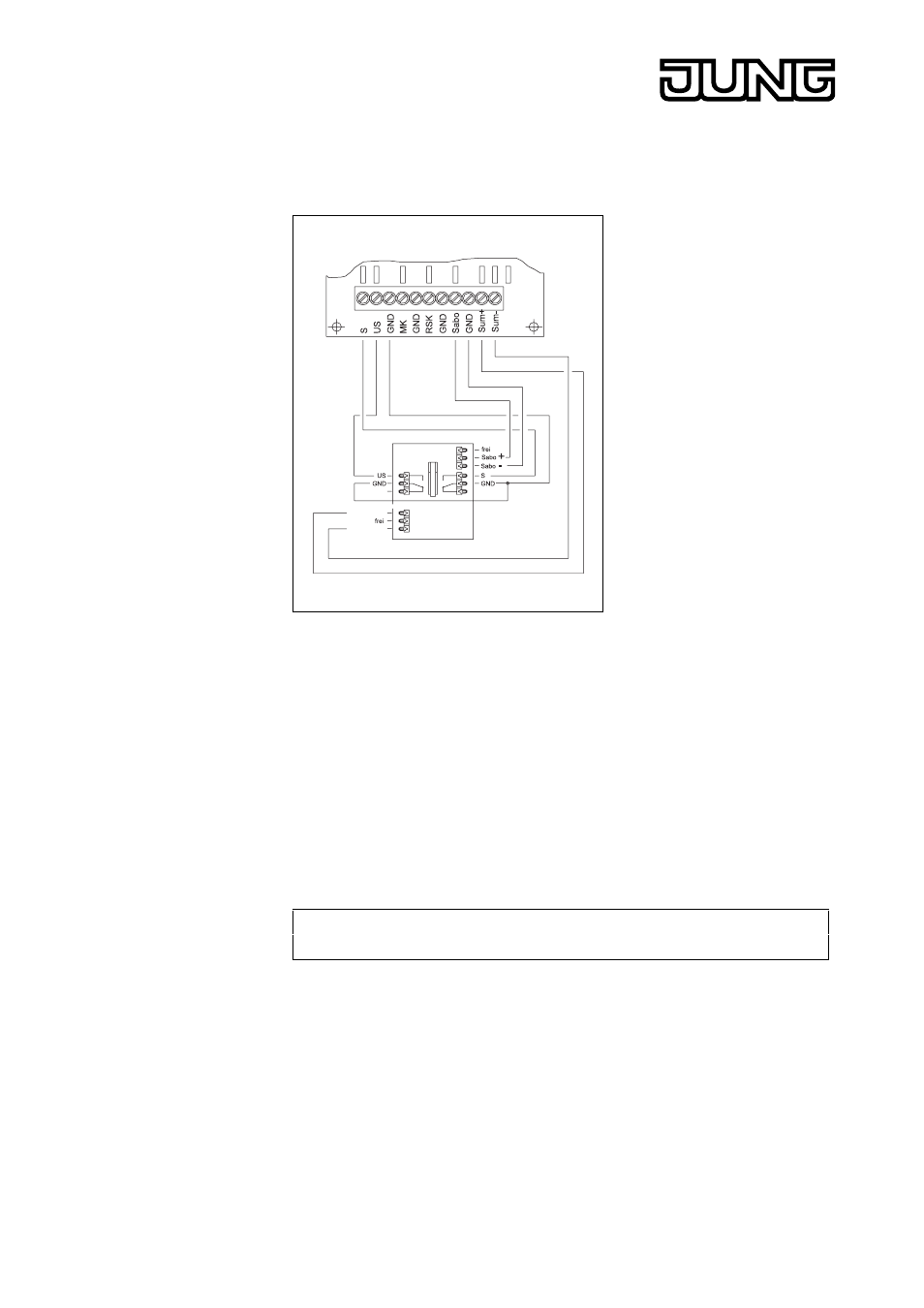

BILD 44: Anschluß des Schlüsselschalters an das Funk-Türmodul
TECHNISCHE DATEN
Farbe: RAL 9002 (grauweiß)
Frontplatte: kunststoffbeschichtetes
Aluminium
Sabotageschutz: anbohren, aufschrauben,
abreißen
Stromaufnahme Summer: +12 VAC, max. 10mA
Lautstärke Summer: ca. 83dBA (bei 10 cm Abstand)
Abmessungen (B x H x T): 85 x 115 x 57mm
Hinweis! Bei Bedarf von Ersatzschlüsseln, gibt die beiliegende Berechtigungskarte
den Bestell-Typ vor.
