JUNG FUS4000 Benutzerhandbuch
Seite 23
23
ANSCHLUSS DES SCHLÜSSELSCHALTERS AN DIE FUNK-ALARMZENTRALE
Die verdrahtete Sabotagelinie der Funk-Alarmzentrale ist über den Schlüsselschalter zu füh-
ren um diesen gegen Deckel abheben oder Anbohren zu überwachen.
Die Verdrahtung ist entsprechend dem Anschlußbild durchzuführen. Eine detaillierte Monta-
geanleitung des Schlüsselschalters.

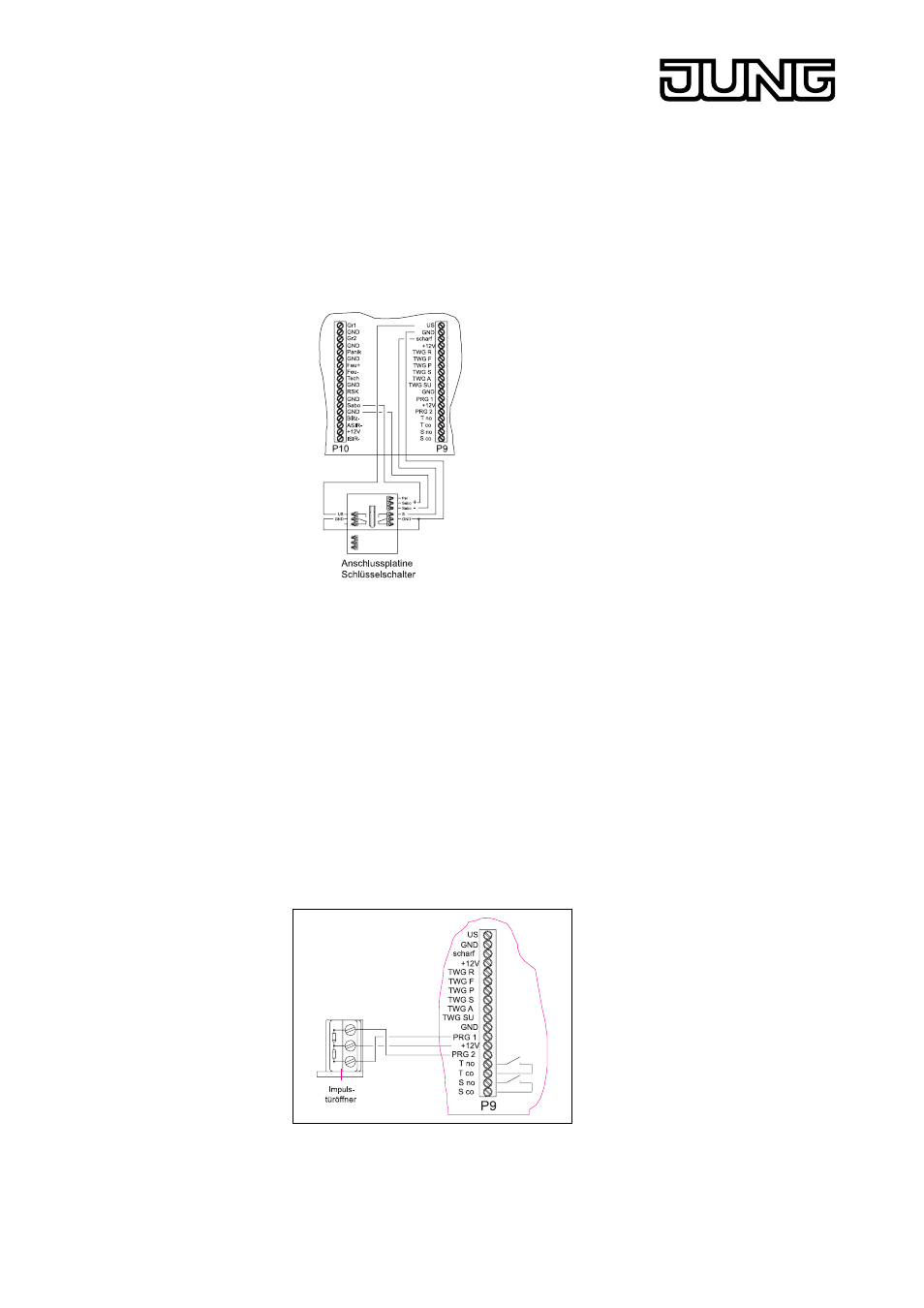

BILD 4: Anschluß des Schlüsselschalters an die Funk-Alarmzentrale
ANSCHLUSS DES IMPULSTÜRÖFFNERS AN DIE FUNK-ALARMZENTRALE
Die Verdrahtung des Impulstüröffners ist entsprechend dem An schlußbild durchzuführen. Der
Anschluß „ZU“ ist auf PRG 1, der Anschluß „AUF“ auf PRG 2, sowie der Öffnungskontakt
gemäß Bild 6 an Gr1 und GND zu verdrahten.
Bei geschlossener Tür wird die Gruppe 1 als geschlossen ausgewertet (Werkseinstellung
Gruppe 1 = N.O. normally open), während bei offener Tür die Gruppe 1 als offen ausgewertet
wird.
Der Programm-Ausgang ist auf IMPULS zu programmieren.
Bei Scharfschaltung wird der Open-Kollector Ausgang PRG1 kurzzeitig mit Masse (GND, 0V)
angesteuert.
Bei Unscharfschaltung wird der Open-Kollector Ausgang PRG2 kurzzeitig mit Masse (GND, 0V)
angesteuert.
BILD 5: Anschluß des Impulsöffners an die Funk-Alarmzentrale
