JUNG FUS4000 - Handbuch (Seite 33)

33

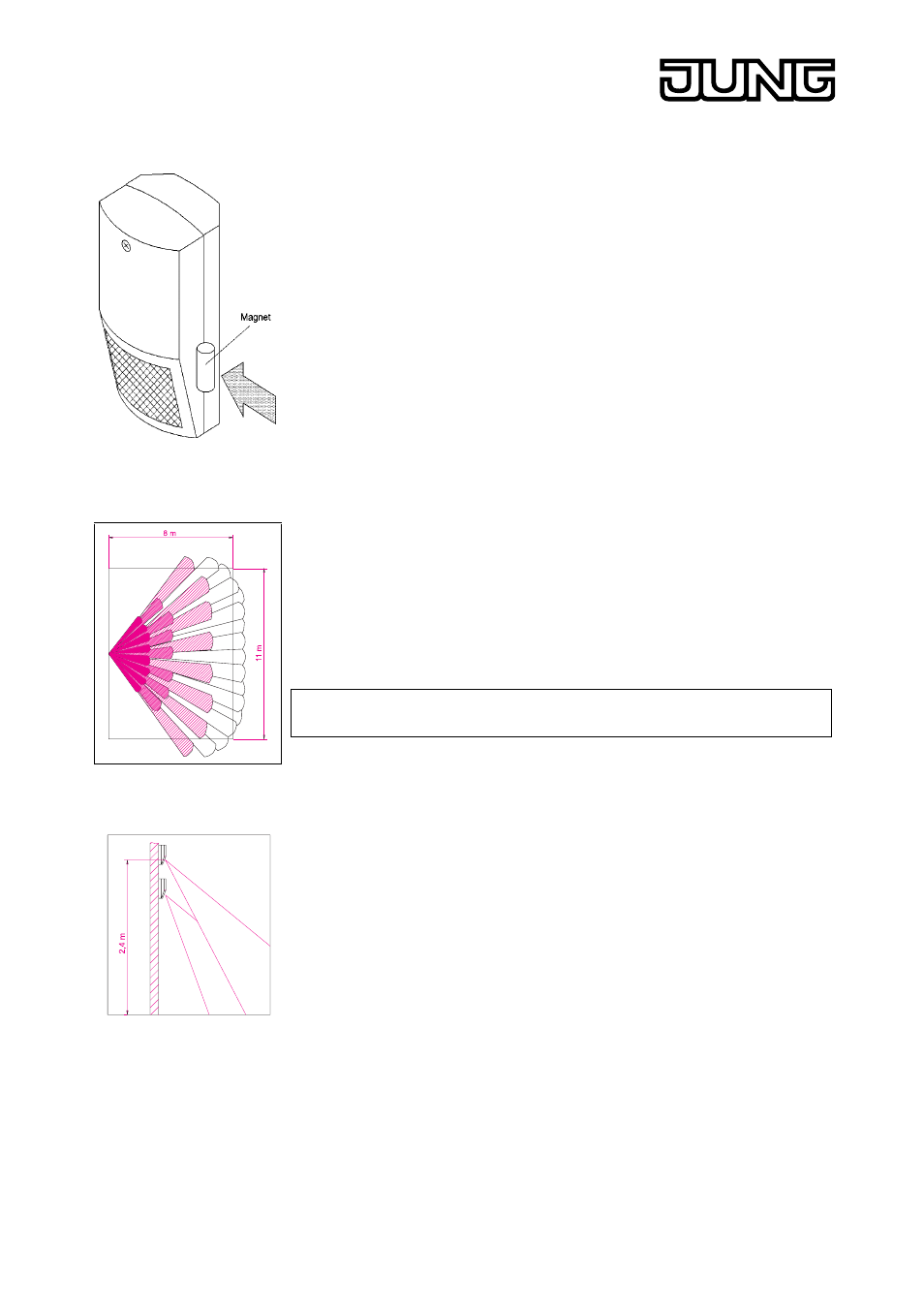

BILD 15: Durchführung von Geh- und
Sendetest
BILD 16: Überwachungsbereich
Draufsicht
BILD 17: Überrwachungsbereich in
Abhängigkeit von der Montagehöhe
FUNKTIONSTEST
Zur Aktivierung der Testfunktionen ist von außen der Magnet in die Nähe des Reed-Kontaktes
zu halten.
ehtest
λ •
Um diesen Test zu aktivieren, ist der Magnet für ca. 1s in die Nähe des Reed-
Kontaktes zu halten.
λ •
Die Leuchtdiode hinter der Fresnellinse zeigt beim Durchschreiten des Erfassungs-
bereiches die Detektion an.
λ • Der ehtest schaltet sich nach ca. 90 Sekunden automatisch ab.
Sendetest
λ • Um diesen Test zu aktivieren, ist der Magnet länger als zwei Sekunden in der Nähe
des Reed Kontaktes zu halten.
λ • Der Melder sendet nun für eine Dauer von ca. 90 Sekunden alle 8 Sekunden ein
Funksignal ab. Dieses Absenden wird durch ein Aufblinken der LED angezeigt.
λ •
Der Sender schaltet sich nach ca. 90 Sekunden automatisch ab.
λ • Der Sendetest kann bei Wartungsarbeiten eingesetzt werden, um im Testmodus der
Zentrale „MELDERTEST“ , die Funkstrecke und den ordnungsgemäßen Empfang
an der Zentrale zu überprüfen.
Hinweis! Der Magnet zur Aktivierung des eh- und Sendetest liegt der Funk-
Alarmzentrale bei.
TECHNISCHE DATEN:
Sendefrequenz: 434MHz
Reichweite: ca. 300m (Freifeld)
Spannungsversorgung: 9V Lithium-Blockbatterie
Überwachungsbereich: 8 x 11m (90°)
Stromverbrauch: I
Ruhe
= 14μA
I
Senden
= 45mA
Temperatur: +5°C bis +50°C
Abmessungen (B x H x T): 62,5 x 120,3 x 53,1 mm
