1.5 Spannungsversorgung
Der Funk-Controller kann über die mitgelieferte Netzanschluss-Leitung oder
eine bauseits vorgesehene 230 V Installationsleitung (Wandauslassdose)
mit Spannung versorgt werden.
Hinweis:
Leitungsempfehlung für wirksame Zugentlastung:
H 03 VV-F 2x0,75
1. Öffnen Sie das Gehäuse des Funk-Controllers (vgl. Kap. 1.3)
2. Entfernen Sie das Anschlussklemmengehäuses
c indem Sie die
zugehörige Schraube
d lösen.
3. Öffnen Sie die Zugentlastung
e.
4. Führen Sie das Kabel durch die Kabeleinführung
f und schließen Sie das
Kabel an die Anschlussklemme
g an.
5. Schließen Sie die Zugentlastung und schrauben Sie das Anschluss-
klemmengehäuse wieder an. Achten Sie darauf, das die Mantelisolierung
des Kabels bis unter das Anschlussklemmengehäuse
c führt.

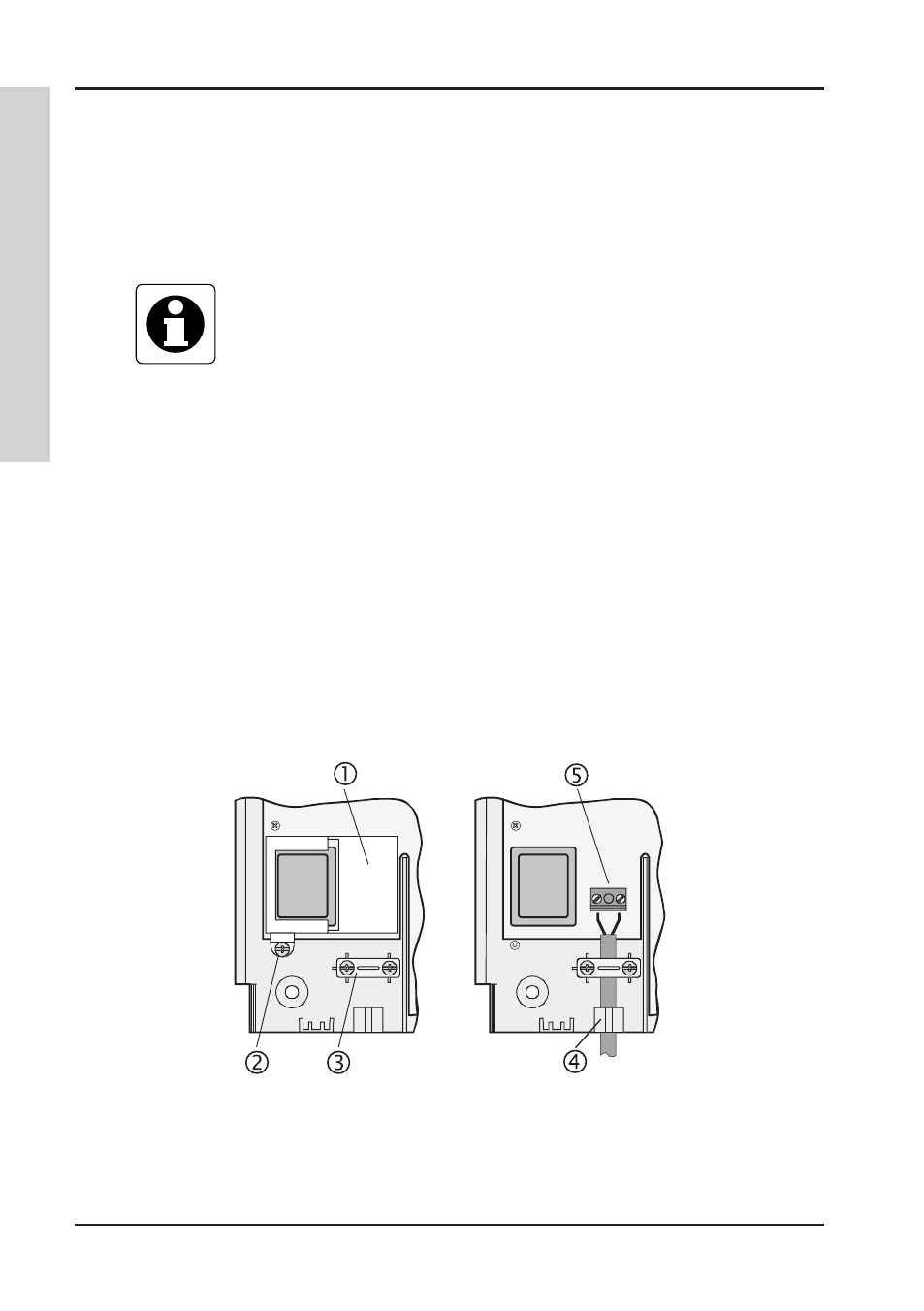

Abb. 1.d: Anschluss der Netzanschlussleitung
