EINRICHTUNG
GRUNDLEGENDE
BEDIENUNG
WEITERFÜHRENDE
FUNKTIONEN
FERNBEDIENUNG
STÖRUNGSSUCHE
SONSTIGES
NAMEN UND
FUNKTIONEN
ANSCHLÜSSE
DEUTSCH
14
HDMI-BUCHSEN
Dieses Gerät ist mit vier HDMI-Eingängen und zwei
HDMI-Ausgängen ausgestattet. Diese Buchsen
ermöglichen eine direkte Übertragung der digitalen
Video- und Audiosignale von DVDs und anderen
Signalquellen an ein Anzeigegerät. Da bei diesem
Anschluss geringste Signalbeeinträchtigung durch
Umwandlung in analoge Signale auftritt, liefert er
eine äußerst hohe Bildqualität.
Das Gerät ist zusätzlich zur Umwandlung von
analogen Videosignalen (FBAS-Video, S-Video,
Komponenten-Video) für die Ausgabe im HDMI-
Format im Stande.
Wählen Sie eine Eingangsquelle im Bildschirmmenü-
System aus. (Siehe Seite 23.)
Hinweise:
• Wenn der HDMI-Ausgang mit dem HDMI-Eingang
eines Monitors verbunden wird, der das System
HDCP nicht unterstützt, erfolgt keine Signalausgabe.
Für Bildwiedergabe über einen HDMI-Anschluss
muss das angeschlossene Anzeigegerät das HDCP-
Format unterstützen.
• Wird der Anschluss an ein Fernsehgerät oder
anderes Anzeigegerät hergestellt, das mit dem
obigen Format nicht kompatibel ist, erfolgt u.U.
keine Bildausgabe.
• Einzelheiten zu den HDMI-Buchsen finden Sie
in der Bedienungsanleitung des an das Gerät
anzuschließenden Fernsehgerätes oder anderen
Anzeigegerätes.
* HDCP: High-bandwidth Digital Content Protection

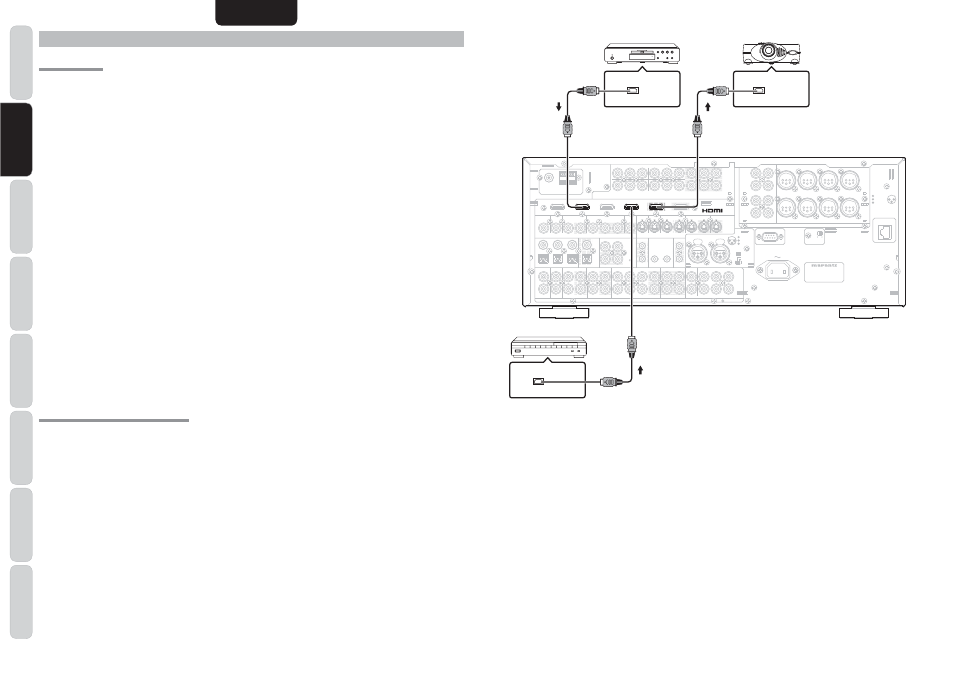

ANSCHLIESSEN VON HDMI-GERÄTEN
Zur Verbindung der HDMI-Buchse des Geräts mit der
HDMI-Buchse eines DVD-Players, Fernsehgerätes,
Projektors oder anderen Gerätes wird ein HDMI-
Kabel (separat erhältlich) benötigt.
Um mehrkanalige Audiodaten über die HDMI-
Schnittstelle übertragen zu können, muss der
angeschlossene Player die Über tragung von
mehrkanaligen Audiodaten über seine HDMI-Buchse
unterstützen.
Hinweise:
• Wenn der Anschluss an ein Monitorgerät
(Fernsehgerät, Projektor usw.) ohne Unterstützung
des HDCP-Formats hergestellt wird, erfolgt keine
Bild- und Tonausgabe.
• Bestimmte Signalquellen, z.B. DVD-Player
und Kabeltuner, bieten keine Unterstützung von
HDMI-Verstärkeroperationen wie den vom Gerät
ausgeführten. In einem solchen Fall kann das
Bild nicht einwandfrei auf einem Monitor- oder
Fernsehbildschirm wiedergegeben bzw. mit einem
Projektor auf eine Bildwand projiziert werden.
• Wenn mehrere Komponenten an das Gerät
angeschlossen sind, achten Sie bitte darauf, die
Stromzufuhr aller momentan nicht verwendeten
Komponenten auszuschalten, um eine gegenseitige
Beeinfl ussung zu vermeiden.
• Werden Anschlusskabel bei eingeschalteter
Stromzufuhr abgetrennt oder angeschlossen, kann
dies eine Beschädigung der betreffenden Geräte
verursachen. Achten Sie daher stets darauf, die
Stromzufuhr auszuschalten, bevor irgendwelche
Kabel abgetrennt oder angeschlossen werden.
• Bei Anschluss eines DVD-Spielers, der keine
Unterstützung der Schnittstelle HDMI 1.1 oder einer
neueren Version bietet, ist selbst beim Abspielen
einer DVD-Audio-Disc keine mehrkanalige PCM-
Wiedergabe möglich.
• Bei Anschluss eines Super Audio CD-Spielers, der
keine Unterstützung der Schnittstelle HDMI 1.2
oder einer neueren Version bietet, ist selbst beim
Abspielen einer Super Audio-CD keine DSD-
Wiedergabe möglich.
(*DSD: Direct Stream Digital)
• Bei Anschluss dieses Gerätes an eine Komponente,
die keine Unterstützung der Schnittstellennorm
HDMI 1.3a bietet, stehen die folgenden Funktionen
nicht zur Verfügung:
•
Deep Color
•
x.v.Color
•
Auto
Lipsync
• Decodierung von Bitfluss-Audiosignalen, z.B.
Dolby Digital Plus, Dolby TrueHD, DTS-HD usw.
E i n z e l h e i t e n h i e r z u f i n d e n S i e i n d e r
Bedienungsanleitung der jeweils angeschlossenen
Komponente.
• Mehrkanalige PCM-Signale und Audiosignale mit
einer Abtastfrequenz von 64 kHz oder höher, die der
HDMI-Buchse zugeleitet werden, liegen nicht an
den DIGITAL OUT-Buchsen an.
• Je nach der Qualität des verwendeten Kabels kann
das HDMI-Signal durch Rauschen beeinträchtigt
werden.
• Dieses Gerät bietet keine Unterstützung der HDMI
Control-Funktion.
Eine Steuerung über die HDMI-Schnittstelle ist
jedoch möglich, wenn dieses Gerät zwischen zwei
Geräten angeschlossen ist, die jeweils die HDMI
Control-Funktion unterstützen, und ein HDMI-
Steuersignal durchgeschleift wird (HDMI Control-
Durchschleifung).
Die Ausgangsbuchse HDMI OUTPUT2 bietet keine
Unterstützung der HDMI Control-Durchschleifung.
Um von dieser Funktion Gebrauch zu machen,
verwenden Sie die Ausgangsbuchse HDMI
OUTPUT1. Alle HDMI-Eingänge unterstützen die
HDMI Control-Durchschleifung.
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
3
1
2
PUSH
PUSH
3
1
2
3
1
2
L
L
SR
SR
SL
SL
R
R
R
R
SR
SR
SL
SL
SW
SW
C
C
SBR
SBR
SBL
SBL
L
L
SBL
SBL
SW
SW
C
C
SBR
SBR
FM
FM (
(75
75
Ω
Ω))
GND
GND
AM
AM
ANTENNA
ANTENNA
OUT
OUT
PUT
PUT
1
1
OUT
OUT
PUT
PUT
2
2
INPUT 3
INPUT 3((VCR1
VCR1))
OUTPUT 1
OUTPUT 1
OUTPUT 2
OUTPUT 2
INPUT 1
INPUT 1(
(TV
TV)
)
INPUT 4
INPUT 4((DSS/VCR2
DSS/VCR2))
INPUT 2
INPUT 2(
(DVD
DVD)
)
COMPONENT
COMPONENT
VIDEO
VIDEO
C
CB
B
//
P
PB
B
C
CR
R
//
P
PR
R
C
CR
R
//
P
PR
R
C
CR
R
//
P
PR
R
C
CB
B
//
P
PB
B
C
CB
B
//
P
PB
B
Y
Y
Y
Y
Y
Y
INPUT 1
INPUT 1(
(TV
TV)
)
INPUT 4
INPUT 4(
(DSS
DSS // VCR2
VCR2)
)
INPUT 3
INPUT 3(
(VCR1
VCR1)
)
INPUT 2
INPUT 2((DVD
DVD))
RS-232C
RS-232C
NETWORK
NETWORK
1
3
CONNECTION
GND
HOT(+)
COLD(-)
3
2
1
2
AC IN
AC IN
IN
IN
OUT
OUT
IN
IN
OUT
OUT
OUT
OUT
IN
IN
IN
IN
OUT
OUT
MONITOR
MONITOR
OUT
OUT
DVD
DVD(
(2
2)
)
DSS/VCR2
DSS/VCR2(
(4
4)
)
TV
TV(
(1
1)
)
ZONE
ZONE
OUT
OUT
VCR1
VCR1(
(3
3)
)
DVD
DVD((2
2))
DSS/VCR2
DSS/VCR2(
(4
4)
)
VCR1
VCR1(
(3
3)
)
TV
TV(
(1
1)
)
MONI. OUT
MONI. OUT
2
2
1
1
FLASHER
FLASHER
IN
IN
IR
IR
RECEIVER
RECEIVER
IN
IN
6
6
COAX.
COAX.
5
5
4
4
OUT
OUT
IN
IN
1
1
2
2
EMITTER
EMITTER
OUT
OUT
DC OUT
DC OUT
DIGITAL IN
DIGITAL IN
DIGITAL OUT
DIGITAL OUT
MAIN
MAIN
ZONE
ZONE
R
R
L
L
REMOTE
REMOTE
CD/CDR BALANCED IN
CD/CDR BALANCED IN
OUT
OUT
R
R
OUT
OUT
L
L
TAPE
TAPE
CD/CDR
CD/CDR
OUT
OUT
IN
IN
IN
IN
R
R
OUT
OUT
L
L
DSS/VCR2
DSS/VCR2
AUDIO
AUDIO
BALANCED
BALANCED
UNBALANCED
UNBALANCED
TV
TV
IN
IN
SR
SR
VCR1
VCR1
IN
IN
DVD
DVD
SL
SL
SBR
SBR
SBL
SBL
SW
SW
C
C
A
A
B
B
7.1CH
7.1CH
IN
IN
(
(AUX
AUX)
)
3
3
2
2
1
1
OPT.
OPT.
SPEAKER C
SPEAKER C
ON
ON OFF
OFF
PRE OUT
PRE OUT
BALANCED
BALANCED
UNBALANCED
UNBALANCED
VIDEO
VIDEO
S-VIDEO
S-VIDEO
ZONE OUT
ZONE OUT
MODEL NO. AV8003
MODEL NO. AV8003
SELECTOR
SELECTOR
1
2
3
CONNECTION
GND
HOT(+)
COLD(-)
3
2
1
OUTPUT 1
OUTPUT 1
INPUT 4
INPUT 4((DSS/VCR2
DSS/VCR2))
INPUT 2
INPUT 2(
(DVD
DVD)
)
HDMI OUTPUT
HDMI INPUT
HDMI OUTPUT
DVD PLAYER
VIDEOPROJEKTOR
SATELLITENTUNER
ANSCHLIESSEN VON HDMI-GERÄTEN
Bei HDMI Control handelt es sich um eine
Funktion, die eine gegenseitige Steuerung von
Geräten ermöglicht, die über CEC (Consumer
Electronics Control) gemäß Defi nition durch die
HDMI-Norm verfügen. Ein verknüpfter Betrieb
zwischen derartigen Geräten ist möglich, indem
diese über ein HDMI-Kabel miteinander verbunden
werden.
