Anschlüsse
Bezeichnung Steckverbinder Art Kabel
Schnittstelle 25pol. SUB-D RS232 Datenleitung geschirmt
20mA
Impulsausgang Sekundenimpuls
Minutenimpuls
Antenne BNC-Buchse 77.5kHz Koax geschirmt
(RG174/RG58)
Netz 230V /AC Netzkabel
SUB-D Pinbelegung
1 14 P_SEC out, collector
2 RxD in 15 P_SEC out, emitter
3 TxD out 16 P_MIN out, collector
4 RTS (gebrückt mit CTS) 17 P_MIN out, emitter
5 CTS (gebrückt mit RTS) 18
6 DSR (gebrückt mit DTR) 19
7 GND 20 DTR (gebrückt mit DSR)
8 P_SEC (RS232) 21 -act_in
9 -pass_in / +act_in 22
10 +pass_in 23
11 curr_loop +5V out 24 curr_loop -15V in
12 +pass_out 25 -act_out
13 -pass_out / +act_out

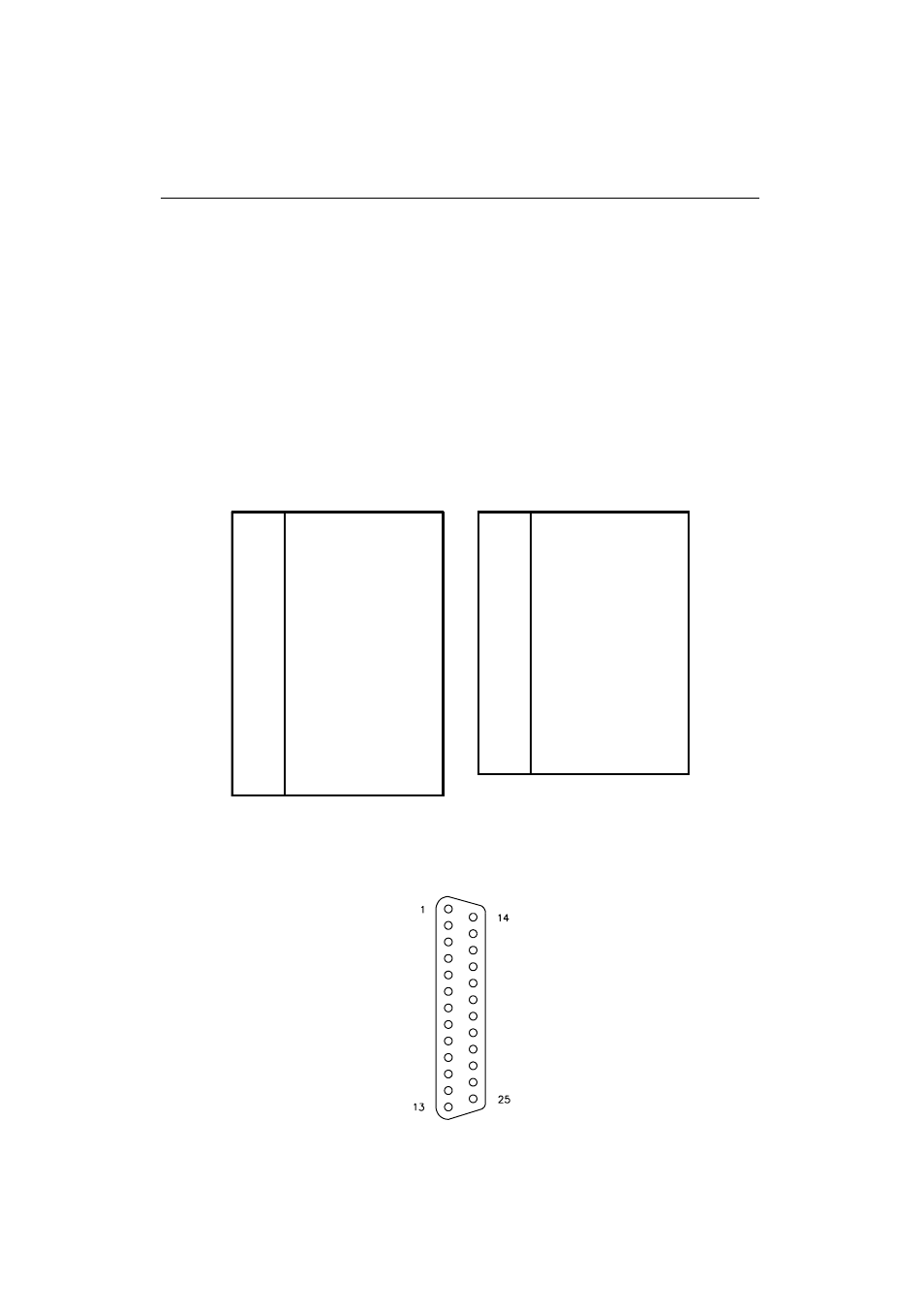

SUB-D Buchse, Frontansicht
