18

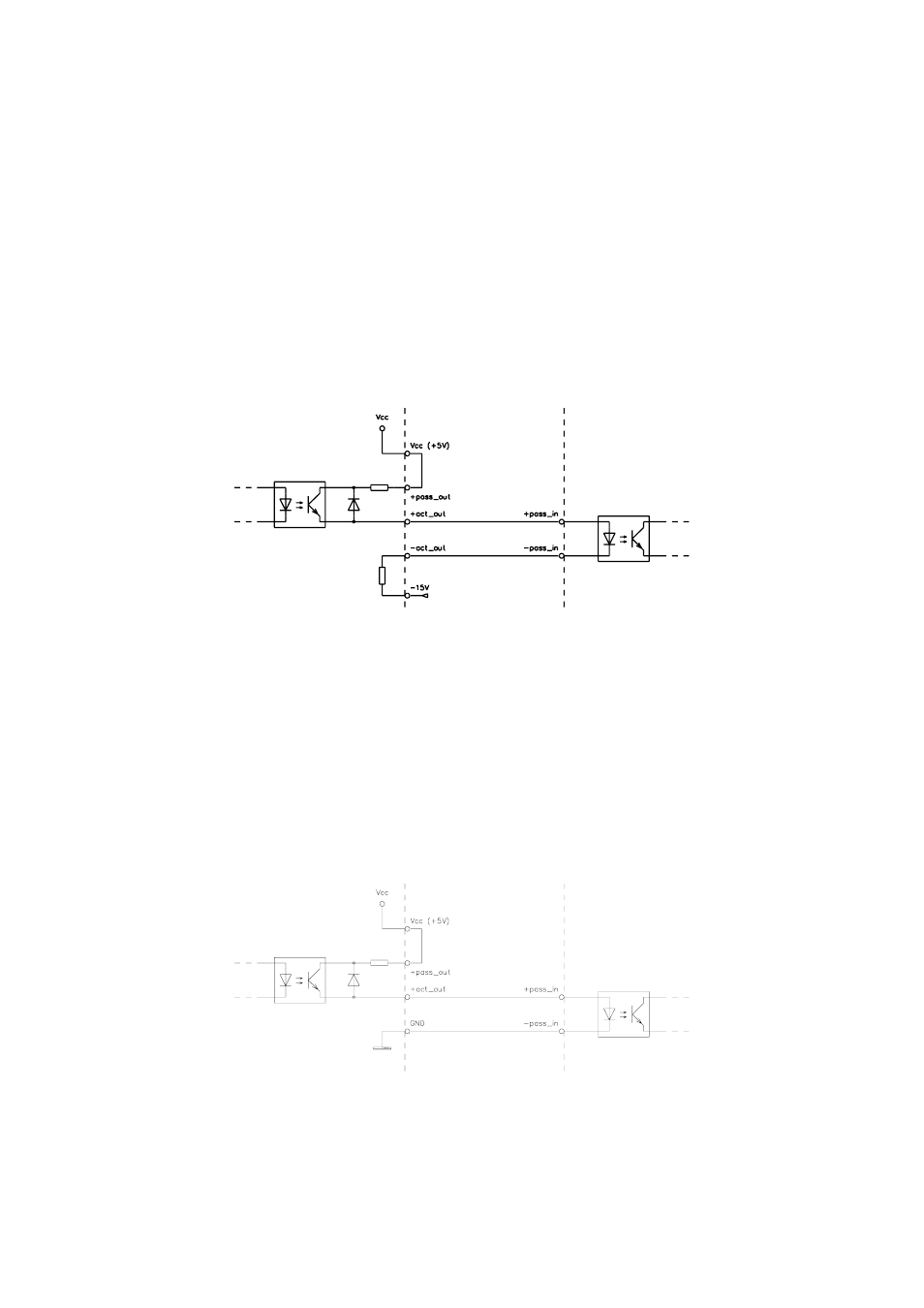

Beispiele zur Beschaltung der current loop Schnittstelle
Aktiver Ausgang auf passiven Eingang
Wenn das current loop Interface der Funkuhr als aktiver Ausgang benutzt werden soll,
muß eine Verbindung von dem Pin(12) +pass_out zum Pin(11) curr_loop +5V out
hergestellt werden. Der Pin(21) -act_out wird, wie unten im Bild gezeigt, über die
vom Anwender zur Verfügung gestellten -15V Versorgung nach unten gezogen .
aktiver current loop Ausgang mit externer -15V Versorgung
Wenn keine externe -15V Versorgung zur Verfügung steht und eine geringere Störsi-
cherheit in Kauf genommen wird, kann der Ausgang -act_out Pin(25) direkt wie
unten im Bild gezeigt auf GND gelegt werden.
aktiver current loop Ausgang ohne externe -15V Versorgung
