19

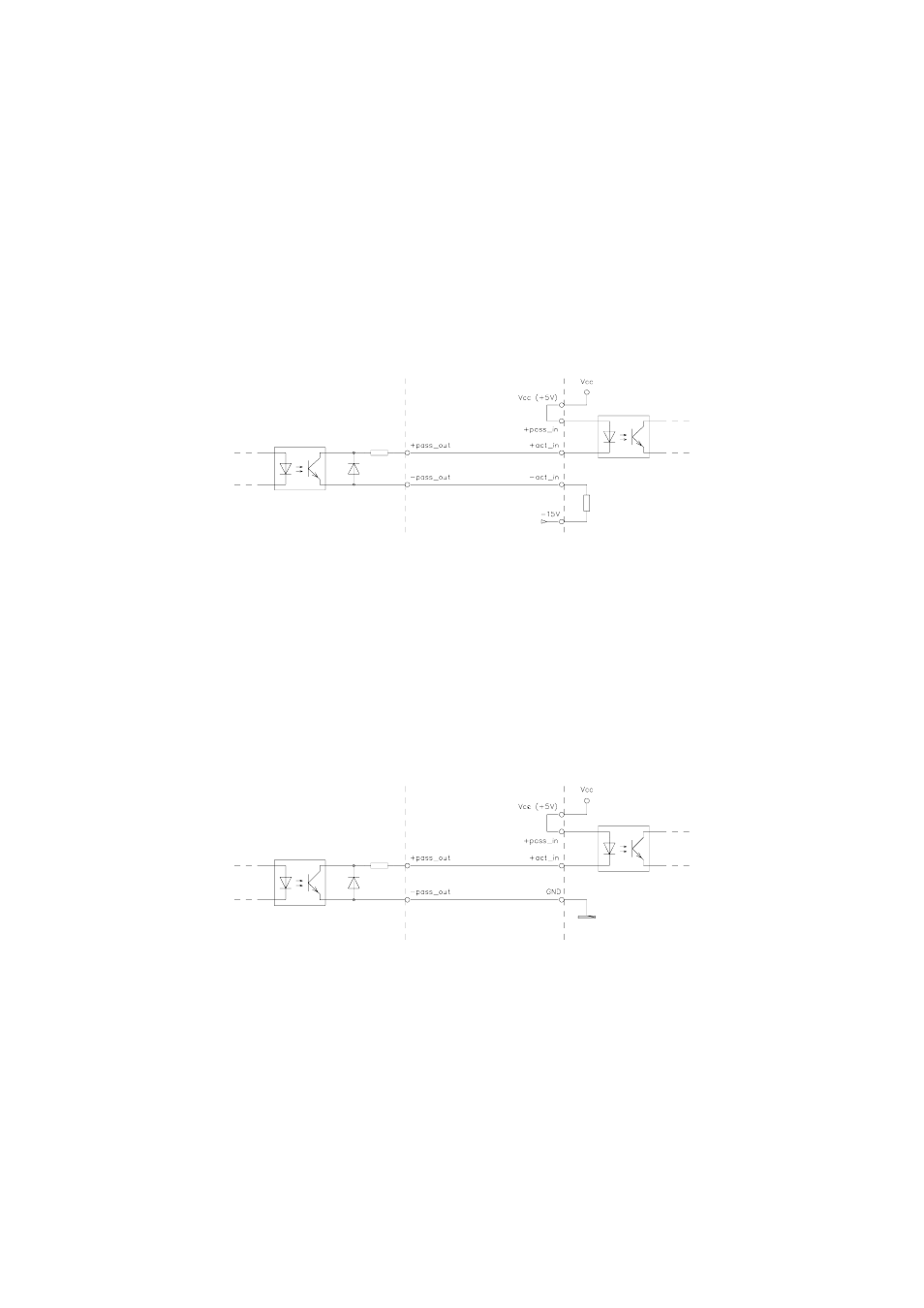

Passiver Ausgang auf aktiven Eingang
Wird bei der current loop Schnittstelle ein aktiver Eingang bei der Funkuhr benötigt,
so muß der passive Eingang als aktiver Eingang beschaltet werden. Dieses geschieht in
dem der Pin (10) +pass_in mit dem Pin(11) curr_loop +5Vout gebrückt wird. Der
Pin -act_in wird, wie unten im Bild gezeigt, über die vom Anwender zur Verfügung
gestellten -15V Versorgung nach unten gezogen .
aktiver current loop Eingang mit externer -15V Versorgung
Wenn keine externe -15V Versorgung zur Verfügung steht, kann der Pin(21) -
act_in direkt wie unten im Bild gezeigt auf GND gelegt werden.
aktiver current loop Eingang ohne externe -15V Versorgung
