Impuls- und Frequenzausgänge
Der Impulsgenerator der Satellitenfunkuhr erzeugt zum Sekundenwechsel (P_SEC)
und zum Minutenwechsel (P_MIN) Impulse mit TTL-Pegel, die über einen DIL-
Schalter auf die 9-polige Buchse im Rückwandblech gelegt werden können.
Zusätzlich wird eine feste Ausgangsfrequenz von 10 MHz vom TCXO abgeleitet,
die an einer Pfostenleiste auf der Karte abgegriffen werden kann.
Standardmäßig bleiben die Impulsausgänge nach dem Einschalten des Systems
inaktiv, bis der Empfänger synchronisiert hat. Das Gerät kann jedoch über das
mitgelieferte Monitorprogramm so konfiguriert werden, daß diese Ausgänge sofort
nach dem Einschalten aktiviert werden.
DCF77 Emulation
Die Satellitenfunkuhr GPS169PCI generiert Zeitmarken mit TTL-Pegel (aktiv
HIGH), die kompatibel zu den Zeitmarken des deutschen Zeitzeichensenders DCF77
sind. Der Langwellensender DCF77 steht in Mainflingen bei Frankfurt und dient zur
Verbreitung der amtlichen Uhrzeit der Bundesrepublik Deutschland, das ist die
Mitteleuropäische Zeit MEZ(D) bzw. die Mitteleuropäische Sommerzeit MESZ(D).
Der Sender wird durch die Atomuhrenanlage der Physikalisch Technischen Bundes-
anstalt (PTB) in Braunschweig gesteuert und sendet in Sekundenimpulsen codiert die
aktuelle Uhrzeit, das Datum und den Wochentag. Innerhalb jeder Minute wird einmal
die komplette Zeitinformation übertragen. Die von GPS169PCI generierten Zeitmar-
ken geben jedoch die Ortszeit wieder, wie in der Zeitzoneneinstellung der Satelliten-
funkuhr konfiguriert. Enthalten sind auch Ankündigungen von Sommer-/Winterzeit-

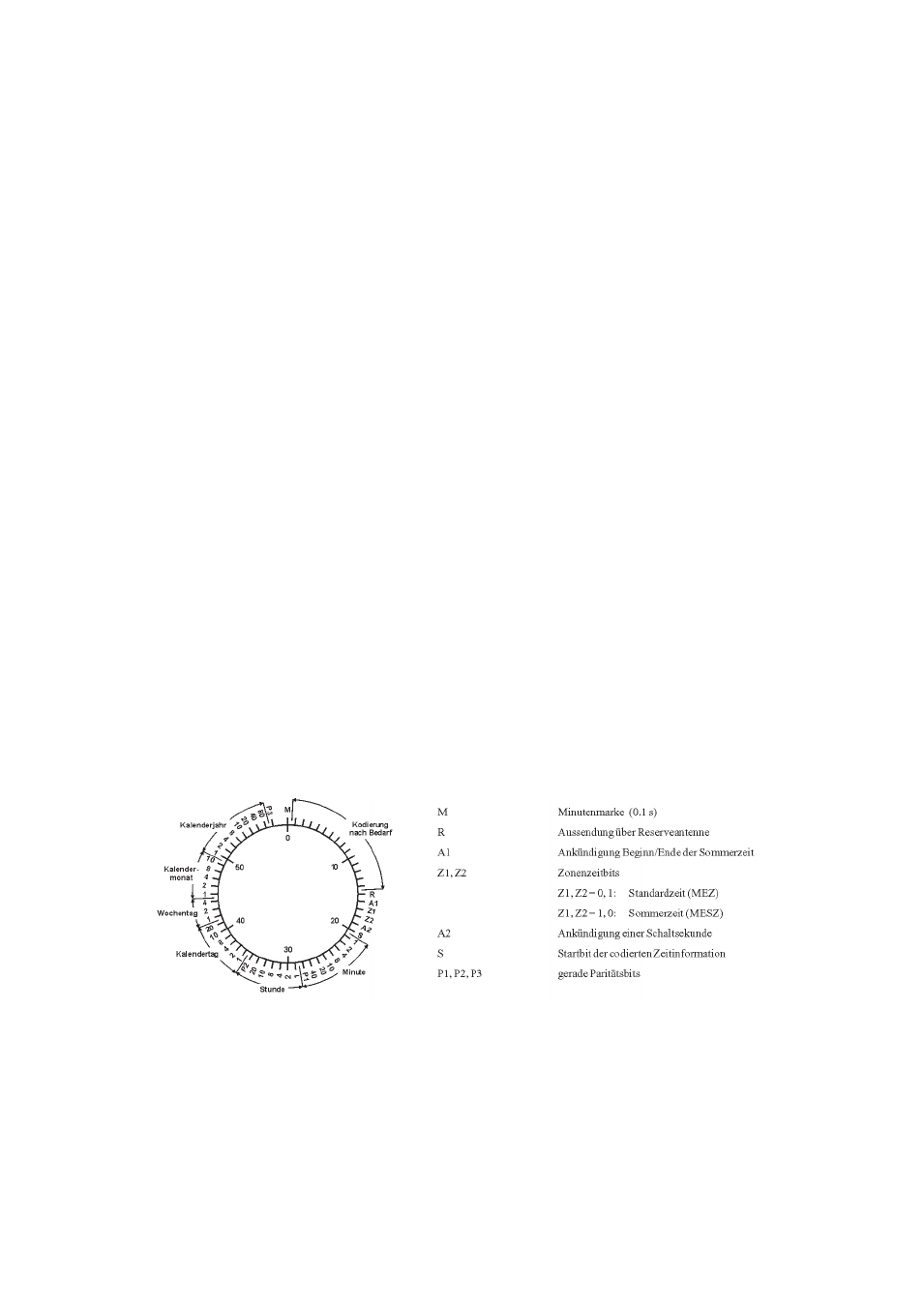

umschaltungen sowie die Schaltsekundenwarnung. Das Kodierschema ist wie folgt:
Der Beginn einer Zeitmarke ist zu Beginn einer Sekunde. Sekundenmarken mit einer
Dauer von 0.1 sec entsprechen einer binären “0” und solche mit 0.2 sec einer binären
“1”. Die Information über die Uhrzeit und das Datum sowie einige Parity- und
Statusbits finden sich in den Sekundenmarken 17 bis 58 jeder Minute. Durch das
Fehlen der 59. Sekundenmarke wird die Minutenmarke angekündigt. Die Zeitmarken
sind mit TTL-Pegel (aktiv HIGH) an der Steckerleiste verfügbar.
