10
Impulsausgänge
Die Baugruppe TCR510PCI erzeugt Impulse zu jedem Sekundenwechsel (PPS) und
zu jedem Minutenwechsel (PPM). Das Signal PPS ist mit TTL-Pegel (0/+5V) oder
mit RS-232-Pegel (-3..12V/+3..12V) verfügbar, das Signal PPM nur mit TTL-Pegel.
Die Impulse können bei Bedarf über den 9-poligen Stecker aus dem Rechner heraus-
geführt werden.
Serielle Schnittstelle
Die TCR510PCI stellt eine serielle RS-232-Schnittstelle bereit. Diese kann ein
Standard Meinberg Zeittelegramm sekündlich, minütlich oder nur auf Anfrage durch
ein ASCII ‘?’ aussenden. Das Format dieses Telegramms ist in den technischen
Daten näher beschrieben. Die Übertragungsgeschwindigkeit und das Datenformat
können über die PCI-Bus Schnittstelle mittels des mitgelieferten Monitorprogramms
parametriert werden. Ein eventuelles Update der Systemsoftware erfolgt ebenfalls
über diesen seriellen Kanal.

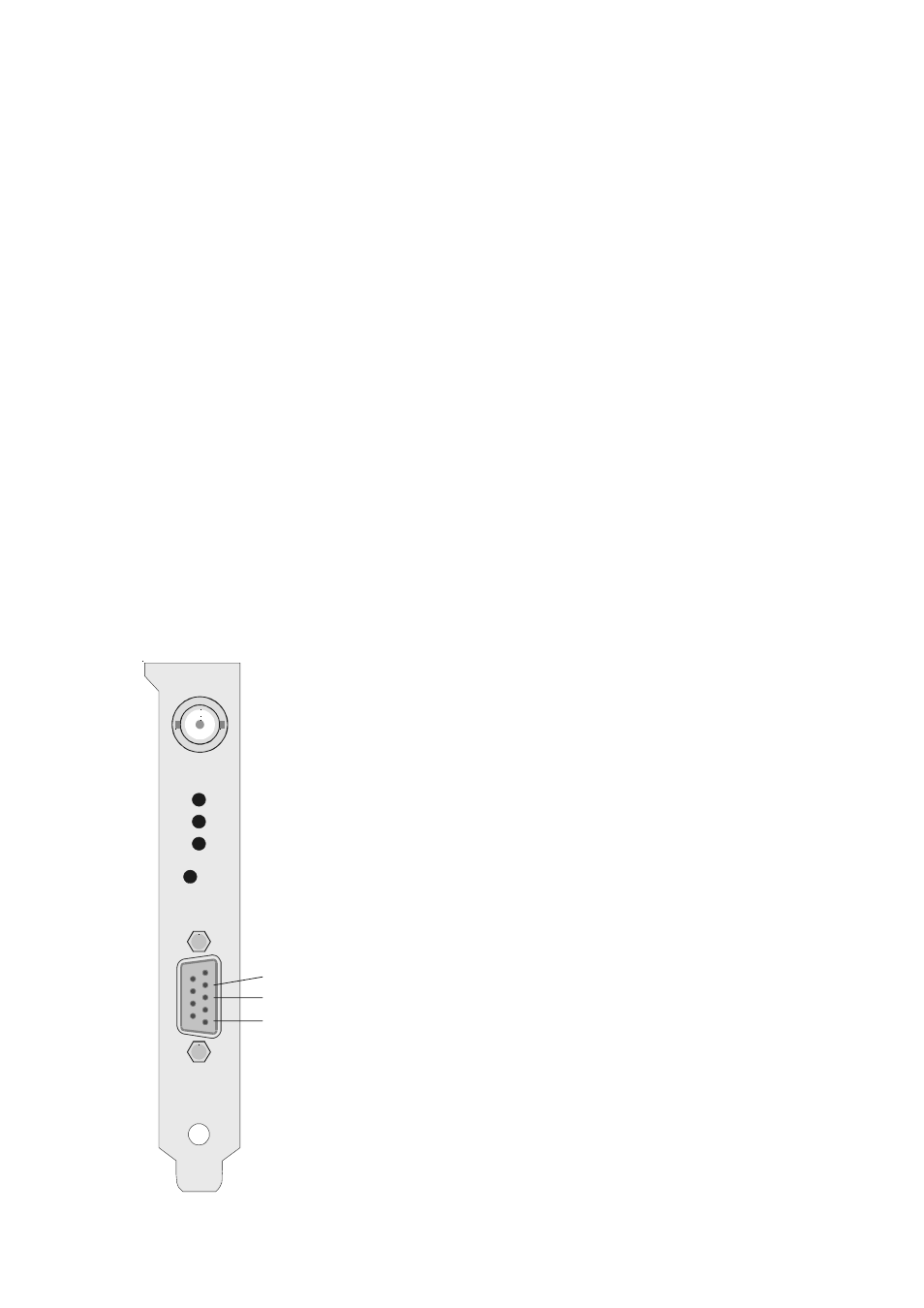

Die Anschlüsse und Kontroll-LEDs im Rückwandblech
In der Slotabdeckung der Karte sind die An-
schlußbuchse für die amplitudenmodulierten
Zeitcodes, drei Leuchtdioden, der Taster für
den Bootstrap-Loader sowie ein 9-poliger D-
Sub-Stecker herausgeführt.
Die Leuchtdioden ermöglichen eine Funkti-
onskontrolle der Baugruppe. Die obere, rote
LED (Holdover mode) leuchtet auf, wenn die
Uhr auf Quarzbasis läuft. Dieser Zustand tritt
nach dem Einschalten des Rechners bis zur Syn-
chronisation und bei Erkennung von Tele-
grammfehlern auf. Der Zustand dieser LED än-
dert sich nur zum Minutenwechsel. Die mittlere,
grüne LED (Code) wird eingeschaltet, sobald
der IRIG-Empfänger am Eingang einen gültigen
Code erkannt hat. Ist das untere, grüne LED
(Lock) eingeschaltet, so konnte das interne Ti-
ming der TCR510PCI mittels eines PLLs (Phase
Locked Loop) durch den empfangenen IRIG-
Code synchronisiert werden.
Der verdeckte Taster BSL wird benötigt,
wenn eine andere Firmware auf die Funkuhr
übertragen werden soll.
IRIG AM
Holdover mode
Code
Lock
BSL key
RxD
TxD
GND
