Parametrierung

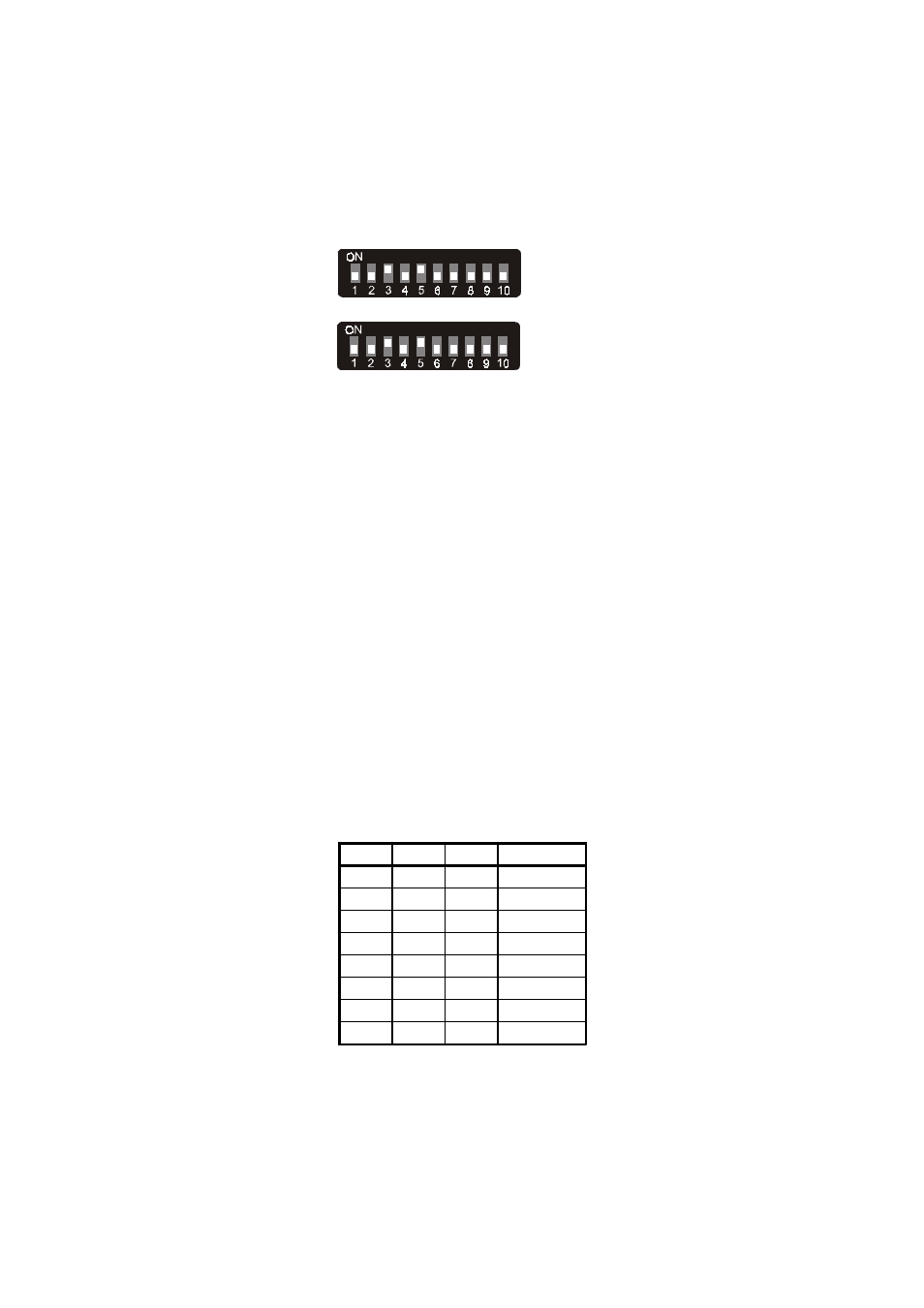

Die UA509 hat zur Parametrierung der Schnittstellen zwei 10-polige DIL-Schalter,
die wie folgt beschrieben zu setzen sind.
D IL 0
D IL 1
Dargestellt ist hier die werkseitige Einstellung für COM0(DIL0) und COM1(DIL1):
Baudrate:
9600 Baud
Datenformat:
7E2
Ausgabeart:
sekündlich
Zeitzone:
MEZ/MESZ
Die beiden DIL-Switches SWx9 und SWx10 sind reserviert.
Baudrate
Die beiden Schnittstellen COM0 und COM1 sind durch die DIL-Schalter getrennt
parametrierbar. Die Baudrate läßt sich von 600 bis 57600 Baud bei RS232-Betrieb
festlegen. Bei Betrieb der 20mA-Schnittstellen sollte die Baudrate jedoch nicht höher
als 9600 Baud gewählt werden. Neu eingestellte Parameter werden erst nach einem
Reset übernommen.
SWx-1
SWx-2
SWx-3
Baudrate
off
off
off
600
on
off
off
1200
off
on
off
2400
on
on
off
4800
off
off
on
9600
on
off
on
19200
off
on
on
38400
on
on
on
57600
