6
Eigenschaften der AM Funkuhr DCF77 UA509
Die Funkuhr DCF77 UA509 ist als Baugruppe im Europaformat (100mm x 160mm)
ausgeführt. Die 20mm breite Frontplatte enthält als Bedienelemente ein achtstelliges
LED Display, drei Kontroll-LEDs sowie einen Zeit/Datum Umschalter. Die externe
Ferritantenne ist mit dem Empfänger durch ein bis zu ca. 100m langes 50 Ohm
Koaxial-Antennenkabel zu verbinden. Bei Kabellängen über 100m muß evtl. ein
Antennenverstärker zwischengeschaltet werden.
Die DCF77 UA509 kommt für alle Anwendungen in Frage, bei denen zwei unab-
hängige serielle Schnittstellen erforderlich sind. Die Uhr ist steckerkompatibel zu den
in großen Stückzahlen gefertigten Europakarten DCF77 UA31 und UA537 und ersetzt
diese Baugruppen zukünftig. Das Datenformat und die Auslegung der Schnittstellen
entspricht dem MEINBERG Standard. Die UA509 ist mit einem neuen Flash-EPROM
mit Bootstrap Loader ausgerüstet, welches es dem Anwender ermöglicht, eine neue
Systemsoftware ohne Ausbau der Uhr über die serielle Schnittstelle zu laden.

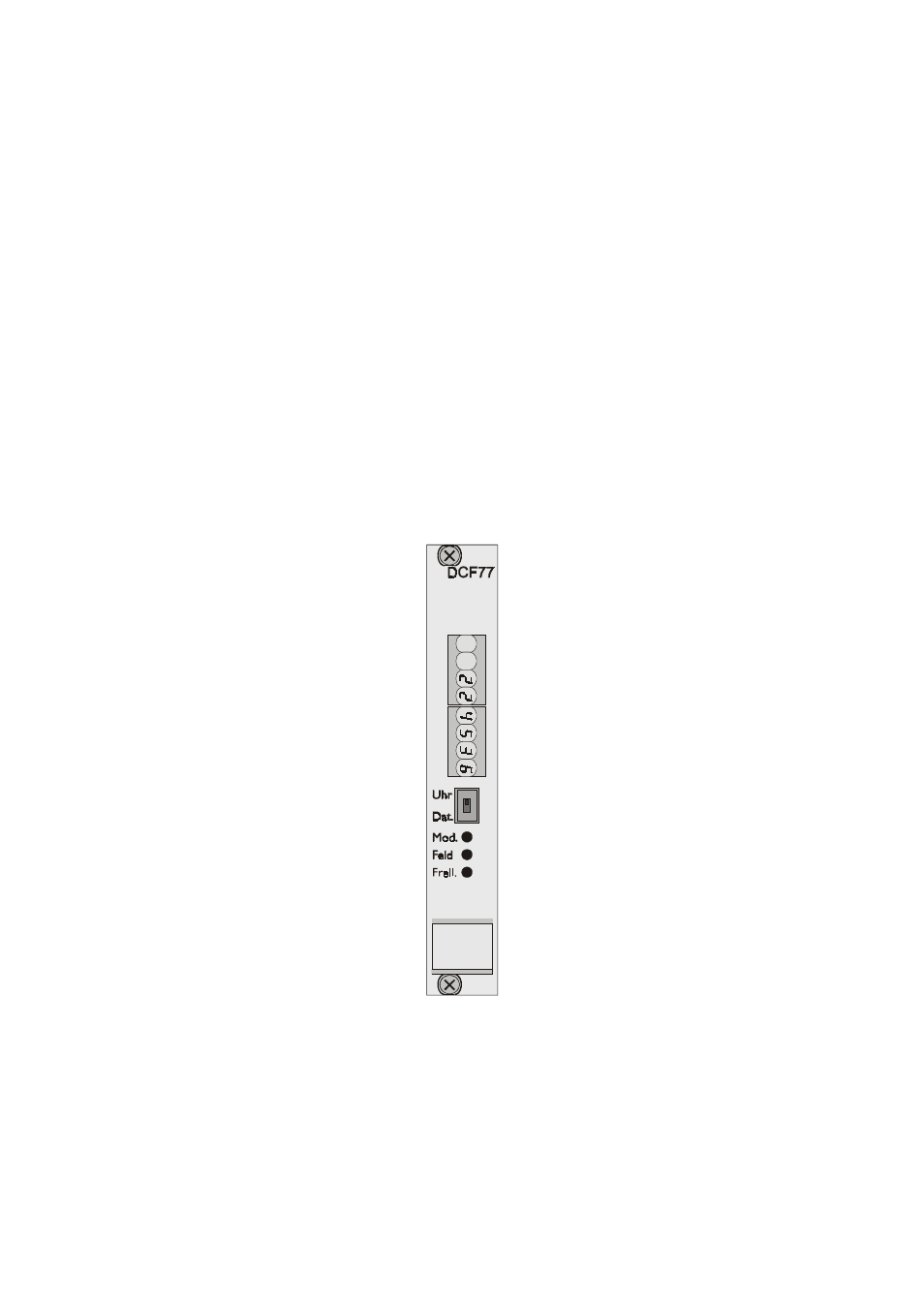

Frontansicht UA509
